Spannsätze mit Zentralmutter Form B

zurück

Produkte
- Produktübersicht
  - Systeme und Komponenten für den Maschinen- und Anlagenbau
    - Kupplungen Starre Kupplungen Spannsätze Wellengelenke Schnellsteckkupplungen Lager Dichtungen
      - Welle-Nabe-Spannsätze
        Spannsätze mit Zentralmutter
        Spannsätze mit Zentralmutter Form B

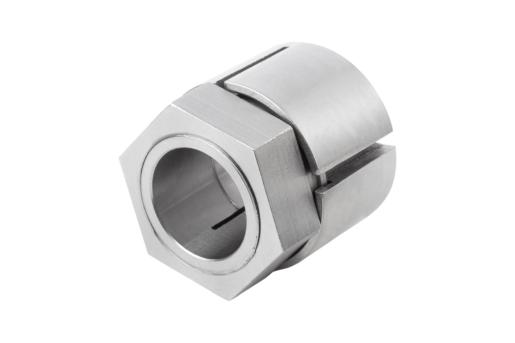

Artikelbeschreibung/Produktabbildungen

BeschreibungWerkstoff:Stahl.Ausführung:blank.Hinweis:Spannsatz mit niedrigem Massen- und Trägheitsmoment. Einfach zu verbinden und zu lösen – kein Festfressen auf der Welle. Perfekt für spielfreie Verbindungen. Ausgezeichnete Konzentrizität und Rundlauf. Für den Einsatz mit genuteten und nutlosen Wellen geeignet.

- für Wellendurchmesser von 5 bis 35 mm
- für hohe Drehmomente
- geringfügige axiale Verschiebung bei der Montage
- selbstzentrierendMontage:Welle und Nabe müssen öl-, fett- und schmutzfrei sein. Spannsatz nicht schmieren. Spannsatz in den Nabensitz einfügen und auf die Welle schieben. Mutter handfest anziehen und mit einem Drehmomentschlüssel auf angegebenes Anziehdrehmoment anziehen.Toleranzen:Wellendurchmesser und Nabenbohrung
Form A ±0,04 mm.
Form B ±0,08 mm.
Oberflächenbeschaffenheit Rz ≤ 16 µm.

DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.

Datenblatt 23368_B Spannsätze mit Zentralmutter Form B

213 kB

Übersicht Spannsätze und Schrumpfscheiben

89,6 kB

Zeichnungen

Artikelauswahl/-filter

Bestellnummer	Form	D	D1	L	L1	L2	SW	Bei Anziehdrehmoment MS übertragbares Drehmoment M Nm	Bei Anziehdrehmoment MS übertragbare Axialkraft F kN	Flächenpressung an Nabe P N/mm²	Spannschrauben Anziehdrehmoment MS Nm	Preis
23368-1732	B	17	32	33	21	11	30	174	18	100	110	41.41 CHF
23368-1832	B	18	32	33	21	11	30	198	21	92	110	47.64 CHF
23368-2035	B	20	35	35	23	11	32	258	26	82	150	49.36 CHF
23368-2235	B	22	35	35	23	11	32	293	27	80	150	49.36 CHF
23368-2438	B	24	38	35	23	11	36	330	29	87	185	49.36 CHF
23368-2538	B	25	38	35	23	11	36	368	31	94	185	49.36 CHF
23368-3045	B	30	45	37	25	11	46	550	45	108	300	65.54 CHF
23368-3250	B	32	50	41	28	12	50	616	44	100	265	65.54 CHF
23368-3550	B	35	50	41	28	12	50	681	42	91	265	65.54 CHF

Spannsätze mit Zentralmutter Form B

Artikelbeschreibung/Produktabbildungen

Zeichnungen

Artikelauswahl/-filter

Weitere Artikel dieser Kategorie

23368_A

Spannsätze mit Zentralmutter Form A
