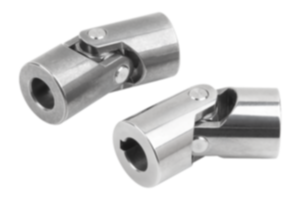

        Wellengelenke Edelstahl einfach mit Gleitlager ähnlich DIN 808

Artikelbeschreibung/Produktabbildungen

BeschreibungWerkstoff:Edelstahl 1.4301.Ausführung:Blank.Hinweis:Wellengelenke mit Gleitlager sind um 45° schwenkbar. Die maximale Drehzahl beträgt 500 U/min.

Die Wellengelenke sind nahezu spielfrei montiert. Durch die hohe Korrosionsbeständigkeit sind sie besonders geeignet für Outdoor Anwendungen oder den Einsatz in der Chemie-, Lebensmittel- oder Pharmaindustrie.

Die Bauteile der Wellengelenke aus Edelstahl sind nicht gehärtet. Dadurch liegen die Einsatzbedingungen und die Grenzwerte weit unter denen von Wellengelenken aus Stahl. Die Richtlinien für die Auswahl von Wellengelenken aus Edelstahl sind für die jeweilige Anwendung vom Anwender individuell zu ermitteln.Besonderheiten:

DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.

Datenblatt 23403-01 Wellengelenke Edelstahl einfach mit Gleitlager ähnlich DIN 808

223 kB

Gelenkwellen: Einbau und Wartung

147 kB

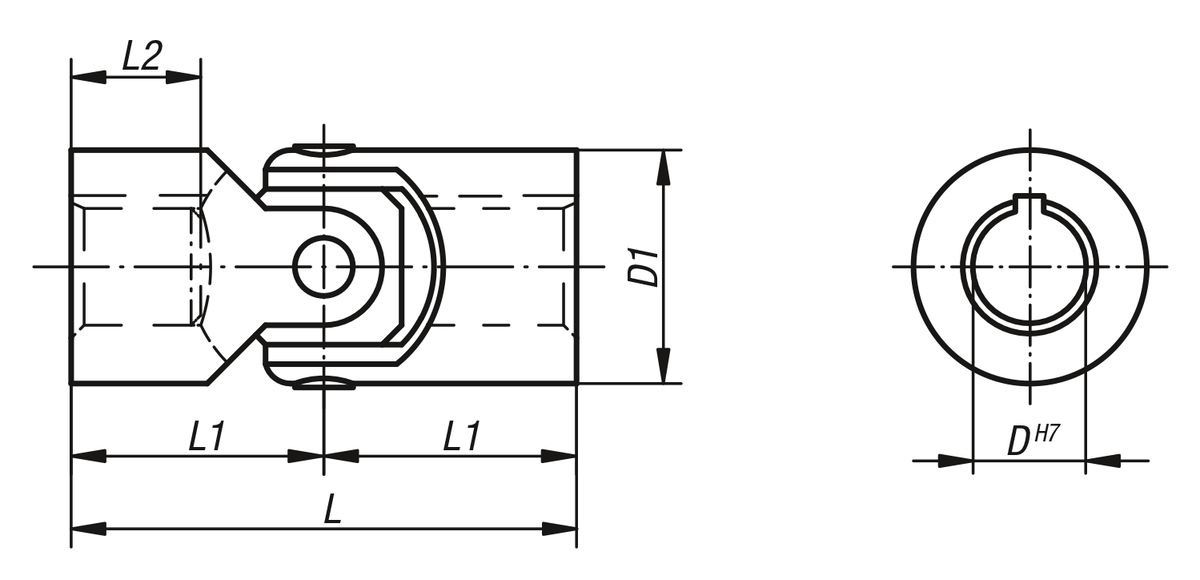

Zeichnungen

Artikelauswahl/-filter

Bestellnummer	B	D	D1	L	L1	L2	Produkttyp	T	Preis
23403-01-06034	-	6	16	34	17	8	Passbohrung ohne Nut	-	47.53 CHF
23403-01-08040	-	8	16	40	20	11	Passbohrung ohne Nut	-	47.85 CHF
23403-01-10048	-	10	22	48	24	12	Passbohrung ohne Nut	-	47.86 CHF
23403-01-12056	-	12	25	56	28	13	Passbohrung ohne Nut	-	55.88 CHF
23403-01-16068	-	16	32	68	34	16	Passbohrung ohne Nut	-	60.15 CHF
23403-01-20082	-	20	42	82	41	18	Passbohrung ohne Nut	-	85.38 CHF
23403-01-25108	-	25	50	108	54	26	Passbohrung ohne Nut	-	114.78 CHF
23403-01-106034	2	6	16	34	17	9	Passbohrung mit Nut	7	55.84 CHF
23403-01-108040	2	8	16	40	20	11	Passbohrung mit Nut	9	57.47 CHF
23403-01-110048	3	10	20	48	24	12	Passbohrung mit Nut	11,4	60.26 CHF
23403-01-112056	4	12	25	56	28	14	Passbohrung mit Nut	13,8	70.33 CHF
23403-01-116068	5	16	32	68	34	16	Passbohrung mit Nut	18,3	77.17 CHF
23403-01-120082	6	20	40	82	41	20	Passbohrung mit Nut	22,8	97.32 CHF
23403-01-125108	8	25	50	104	52	25	Passbohrung mit Nut	28,3	126.65 CHF
