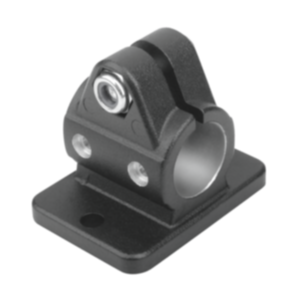

        Rohrverbinder Flansch Aluminium, für Lineareinheit

Artikelbeschreibung/Produktabbildungen

BeschreibungWerkstoff:Aluminiumguss.
Zylinderschraube DIN 7984 und Sechskantmutter DIN 985, Stahl.Ausführung:schwarz pulverbeschichtet.
Zylinderschraube und Sechskantmutter verzinkt.Hinweis:* Langloch.Auf Anfrage:Klemmhebel zur Befestigung.Besonderheiten:

DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.

Datenblatt 29130 Rohrverbinder Flansch Aluminium, für Lineareinheit

426 kB

Technischer Hinweis zum Rohrsystem Lineareinheit

185 kB

Zeichnungen

Artikelauswahl/-filter

Bestellnummer	Typ E	A	B	C	D	M1	M2	M3	M4	M5	V1	Preis
29130-18	18	37	42,5	50	5,5 (2x)	18	-	40	-	-	M6x16	22.82 CHF
29130-30	30	55	63	78	6,5* (2x)	30	-	60	-	53	M8x25	26.09 CHF
29130-40	40	80	87	105	8,5* (4x)	42	52	82	60	80	M10x30	43.46 CHF
29130-50	50	92	100	130	10,5* (4x)	50	60	100	62	98	M10x35	44.58 CHF
