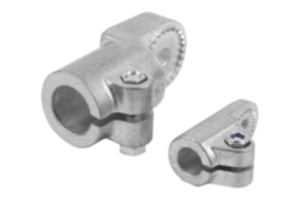

        Rohrverbinder Gelenkstück Aluminium, mit Außenverzahnung

Artikelbeschreibung/Produktabbildungen

BeschreibungWerkstoff:Aluminiumguss.
Klemmschraube mit Mutter, Stahl.Ausführung:gleitgeschliffen.
Klemmschraube mit Mutter verzinkt.Hinweis:Rohrverbinder Gelenkstücke mit Außenverzahnung können mit Rohrverbinder Gelenkstückee mit Innenverzahnung (29024, 29028 oder 29030) zu einem Gelenkstück zusammengefügt werden.

Max. Drehmoment zum Anziehen der Klemmschrauben:
M6: 10 Nm.
M8: 25 Nm.
M10: 50 Nm.Auf Anfrage:Klemmhebel zur Befestigung.Zubehör:- Sechskantmutter DIN 985
- Sechskantschrauben DIN 933
- Zylinderschrauben DIN 6912Zeichnungshinweis:

1) 15° Verzahnung

Besonderheiten:

DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.

Datenblatt 29026 Rohrverbinder Gelenkstück Aluminium, mit Außenverzahnung

342 kB

Zeichnungen

Artikelauswahl/-filter

Bestellnummer	A	C	D	E	G	H	K	L	M	P	S	F kN	Mb (Nm)	Mv (Nm)	Preis
29026-512	12,1	10,5	7,5	26	29,4	25	30	57	44	21	M6	3,6	28	9	16.22 CHF
29026-514	14,1	10,5	7,5	26	29,4	25	30	57	44	21	M6	3,6	28	9	16.22 CHF
29026-516	16,1	10,5	7,5	26	29,4	25	30	57	44	21	M6	3,6	28	9	16.22 CHF
29026-518	18,1	10,5	7,5	26	29,4	25	30	57	44	21	M6	3,6	28	9	16.22 CHF
29026-520	20	16	9	40	40	45	50	93	73	33	M8	4,9	91	94	17.16 CHF
29026-525	25,1	16	9	40	40	45	50	93	73	33	M8	4,9	91	94	17.16 CHF
29026-530	30,1	16	9	40	40	45	50	93	73	33	M8	4,9	91	94	17.16 CHF
29026-540	40,2	22	11	56	56	60	68	128	100	48	M10	6	267	181	28.66 CHF
