        Sockel einfach

Artikelbeschreibung/Produktabbildungen

BeschreibungWerkstoff:Aluminium EN AW-6060.Ausführung:schwarz eloxiert.Hinweis:Sockel einfach zur Aufnahme von Säulen in vier verschiedenen Größen. Bearbeitete Auflageflächen mit integrierten Montage- und Zentrierbohrungen garantieren die positionsgenaue Montage der Elemente.Zeichnungshinweis:

Lagetoleranz Passbohrungen: ±0,01
Lagetoleranz Bohrungen: ±0,1

Besonderheiten:

DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.

Datenblatt 29200 Sockel einfach

197 kB

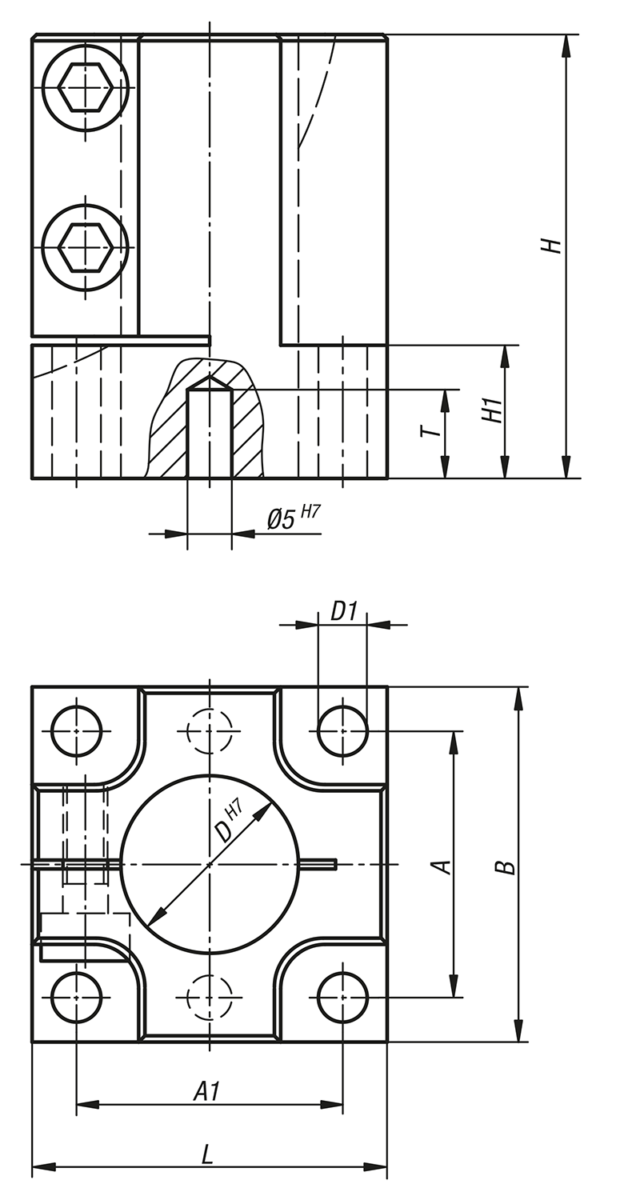

Zeichnungen

Artikelauswahl/-filter

Bestellnummer	Größe	A	A1	B	D	D1	H	H1	L	T	Preis
29200-1122	12	22	22	30	12	5,5	35	7	30	8	128.35 CHF
29200-1202	20	30	30	40	20	5,5	50	15	40	10	195.67 CHF
29200-1302	30	40	40	50	30	6,5	50	15	50	10	200.16 CHF
29200-1402	40	48	48	60	40	8,5	50	15	60	10	205.55 CHF
