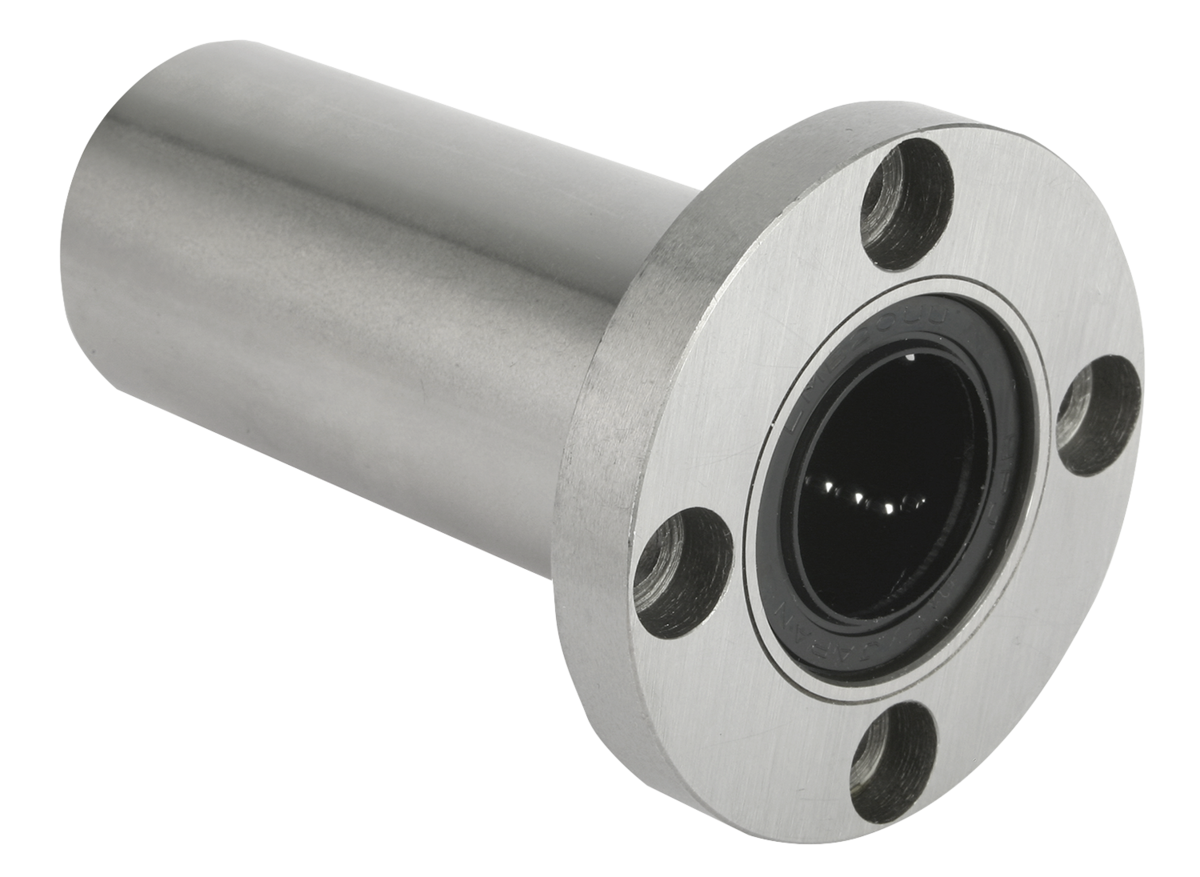

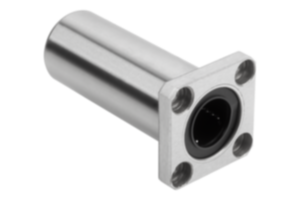

        Linearkugellager mit Rundflansch, Doppellager

Artikelbeschreibung/Produktabbildungen

BeschreibungWerkstoff:Gehäuse Stahl.
Kunststoffkäfig.
Kugeln Stahl.Hinweis:Die Linearkugellager entsprechen der Serie 3 nach ISO 10285. Mit beidseitiger Dichtung. Die Linearkugellager sind mit einem Kunststoffkäfig ausgestattet. Dieser sorgt für einen leisen Lauf und hervorragende Laufeigenschaften. Mit Flansch zur direkten Montage am Gehäuse. Ausführung als Doppellager zum Einsatz unter Momentenbelastung.

Empfohlene Toleranzen:
Welle: h6
Gehäuse: H7

Linearkugellager mit beidseitiger Dichtung sollten vor dem Einbau gefettet werden.

Die angegebenen Tragzahlen gelten bei Einsatz von gehärteten und geschliffenen Wellen.Temperaturbereich:-20 °C bis +80 °C.Zubehör:Präzisonsführungswellen 21595.
Befestigungsschrauben 07160.Besonderheiten:

DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.

Datenblatt 21520 Linearkugellager mit Rundflansch, Doppellager

165 kB

Zeichnungen

Artikelauswahl/-filter

Bestellnummer	D	D1	D2	D3	D4	D5	L	L1	T	Tragzahlen dynamisch N	Tragzahlen statisch N	Preis
21520-2502	25	40	62	51	5,5	9	112	8	5,1	1560	3140	118.60 CHF
21520-1202	12	22	42	32	4,5	7,5	61	6	4,1	657	1200	58.34 CHF
21520-1602	16	26	46	36	4,5	7,5	68	6	4,1	1230	2350	70.82 CHF
21520-2002	20	32	54	43	5,5	9	80	8	5,1	1400	2750	82.36 CHF
21520-3002	30	47	76	62	6,6	11	123	10	6,1	2490	5490	134.59 CHF
21520-0802	8	16	32	24	3,4	6	46	5	3,1	421	804	59.57 CHF
21520-4002	40	62	98	80	9	14	151	13	8,1	3430	8040	147.86 CHF
21520-5002	50	75	112	94	9	14	192	13	8,1	6080	15900	173.12 CHF
