Artikelbeschreibung/Produktabbildungen

BeschreibungWerkstoff:Aluminiumlegierung.Ausführung:eloxiert.Hinweis:Die Montageplatte dient zur horizontalen Montage der Positioniertische kurz bzw. lang mit elektrischem Antrieb. Mit Nuten zur direkten Aufnahme von induktiven Näherungsschalter (20905-005). Die Näherungsschalter können bei aufmontierter Positioniereinheit justiert werden. Die Gewindebohrungen M4 dienen zur Befestigung des Sensorhalters 21093.

Kombinierbar mit allen anderen Bauteilen der gleichen Baugröße.
Besonderheiten:
RoHS
DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
 Datenblatt 21090_K Montageplatten horizontal kurz 157 kB

Zeichnungen

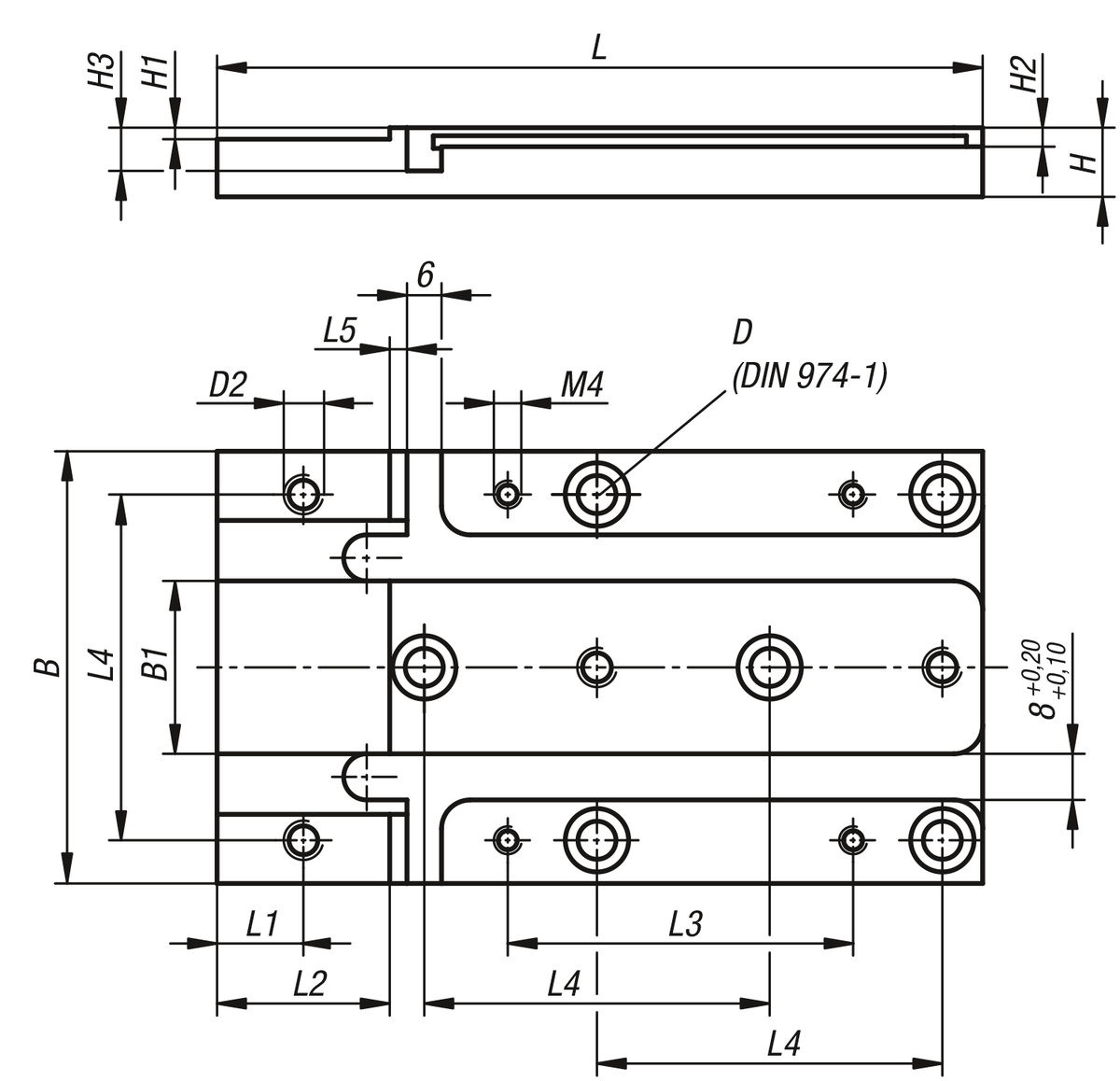

Montageplatten horizontal kurz

Artikelauswahl/-filter

BestellnummerGrößeAusführung

BB1DD2H

H1H2H3LL1L2L3L4L5CADZub.PreisBestellen
21090-0818kurz46104M41022,36,582,591540361,5 64.58 CHF
21090-12112kurz75306M61223,37,5133153060603 72.53 CHF
