21091Montageplatten vertikal |
zurück |
|
Artikelbeschreibung/Produktabbildungen |
|
|

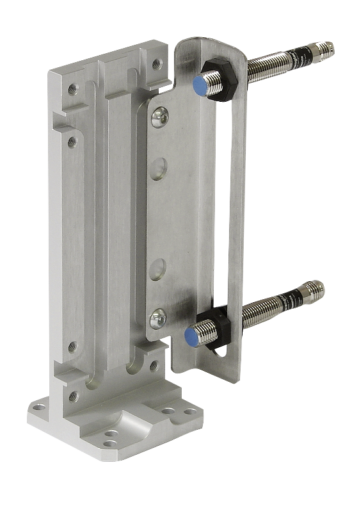

BeschreibungWerkstoff:Aluminiumlegierung.Ausführung:eloxiert.Hinweis:Die Montageplatte dient zur vertikalen Montage der Positioniertische kurz bzw. lang mit elektrischem Antrieb. Mit Nuten zur direkten Aufnahme von induktiven Näherungsschalter (20905-005). Die Näherungsschalter können bei aufmontierter Positioniereinheit justiert werden. Die Gewindebohrungen M4 dienen zur Befestigung des Sensorhalters 21093.
Kombinierbar mit allen anderen Bauteilen der gleichen Baugröße.Besonderheiten: DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|

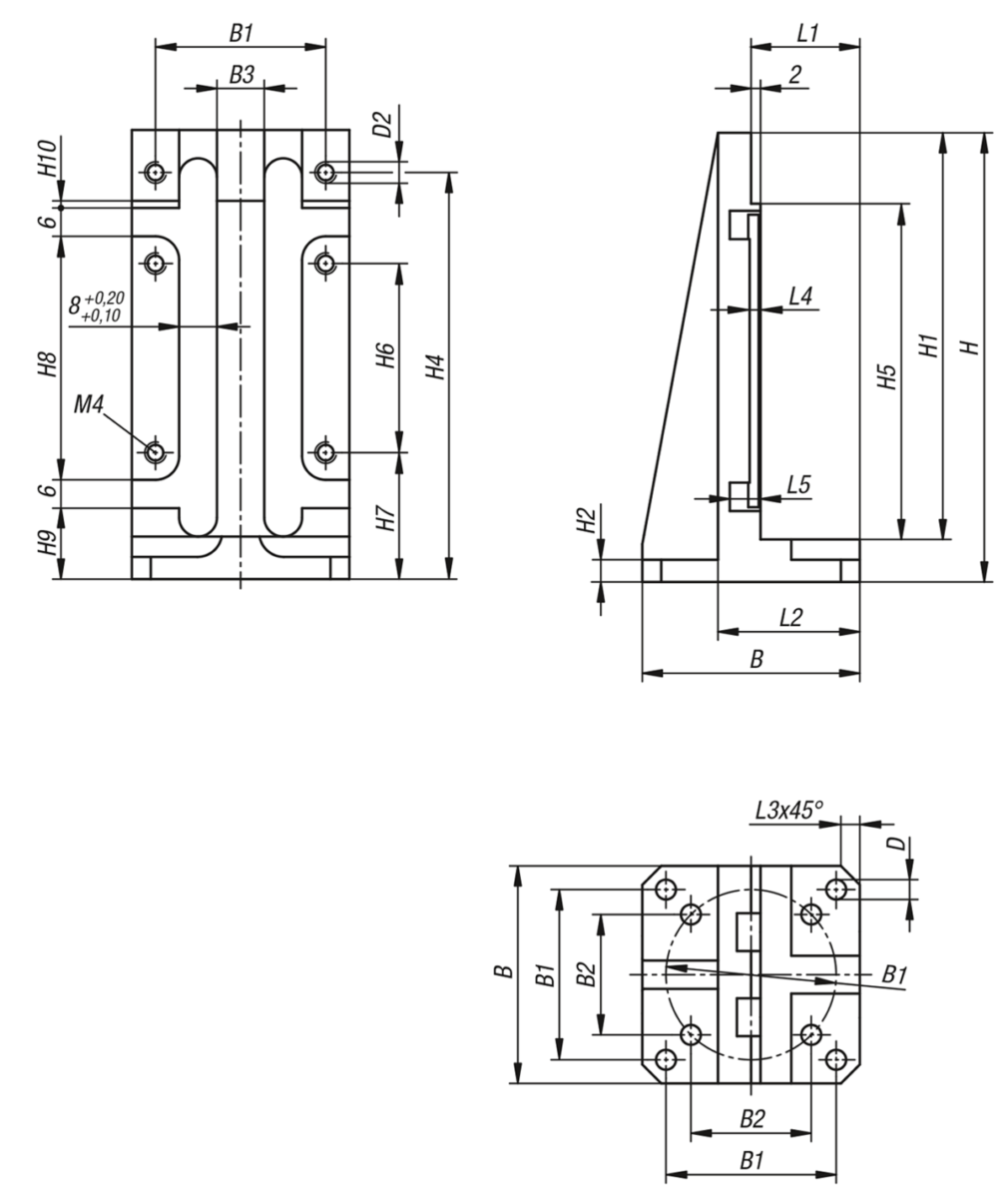

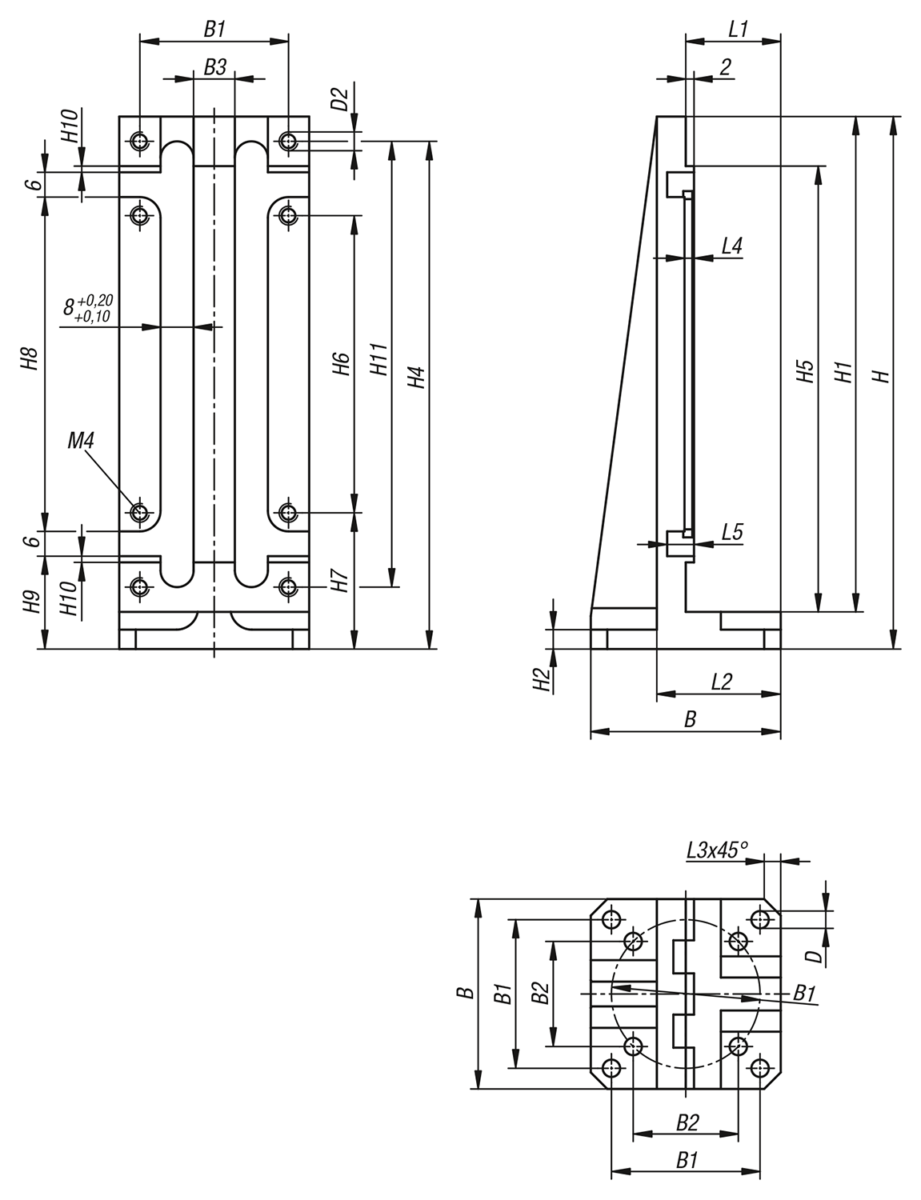

Zeichnungen (Gesamtübersicht) |
| Bestellnummer | Größe | Ausführung
| B | B1 | B2 | B3 | D
| D2 | H | H1 | H2 | H4 | H5 | H6 | H7 | H8 | H9 | H10 | L1 | L2 | L3 | L4 | L5 | CAD | Zub. | Preis | Bestellen |
|---|
| 21091-081 | 8 | kurz | 46 | 36 | 25,5 | 10 | 4,2 | M4 | 95 | 86 | 4,7 | 86 | 71 | 40 | 26,75 | 51,5 | 15 | 1,5 | 23 | 30 | 4 | 2,3 | 6,5 |  | | 117.66 CHF | | | 21091-121 | 12 | kurz | 75 | 60 | 42,4 | 30 | 6,4 | M6 | 146 | 136 | 5,7 | 131 | 106 | 60 | 35,5 | 83 | 18 | 3 | 27 | 36 | 7 | 3,3 | 7,5 | | | 173.48 CHF | |
|
| Bestellnummer | Größe | Ausführung
| B | B1 | B2 | B3 | D
| D2 | H | H1 | H2 | H4 | H5 | H6 | H7 | H8 | H9 | H10 | H11 | L1 | L2 | L3 | L4 | L5 | CAD | Zub. | Preis | Bestellen |
|---|
| 21091-082 | 8 | lang | 46 | 36 | 25,5 | 10 | 4,2 | M4 | 129 | 120 | 4,7 | 123 | 108 | 72 | 33 | 81 | 22,9 | 1,5 | 108 | 23 | 30 | 4 | 2,3 | 6,5 | | | 122.60 CHF | | | 21091-122 | 12 | lang | 75 | 60 | 42,4 | 30 | 6,4 | M6 | 192 | 180 | 5,7 | 184,5 | 177 | 120 | 42 | 132 | 30 | 3 | 165 | 27 | 36 | 7 | 3,3 | 7,5 | | | 188.11 CHF | |
|
