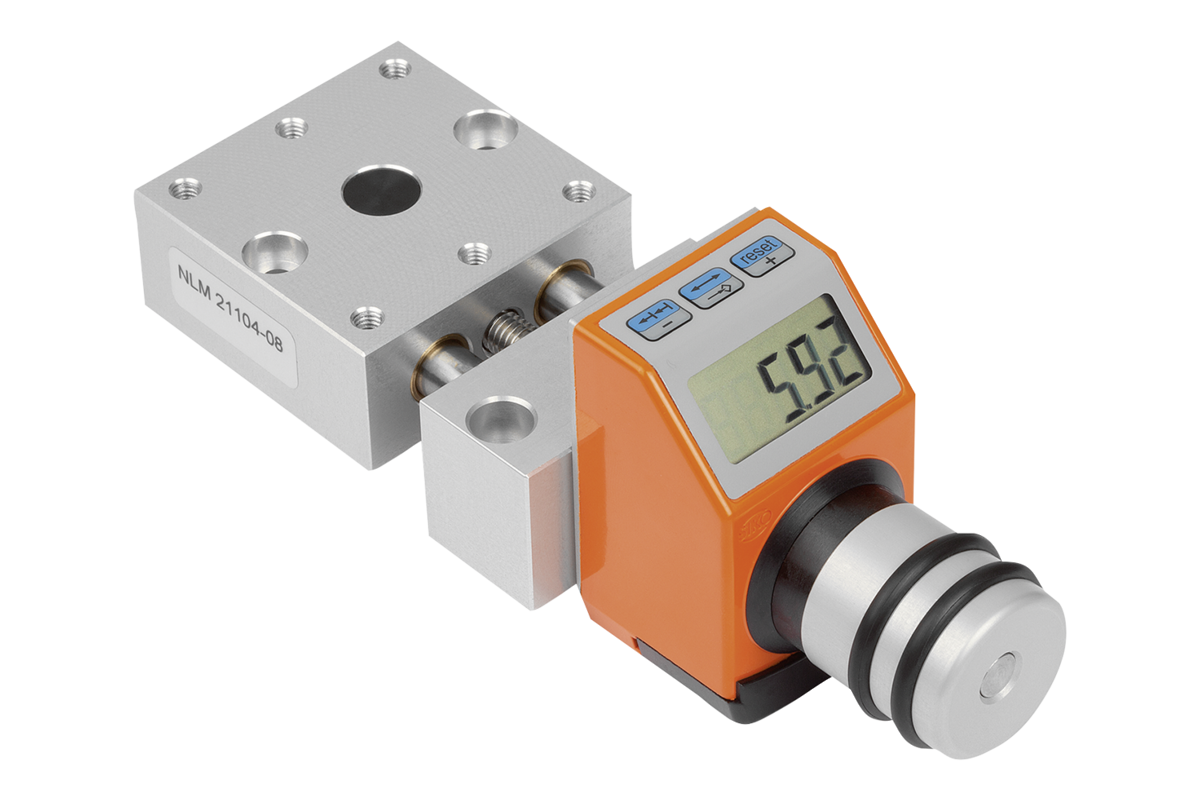

Beschreibung

Werkstoff
Lagerbock und Schlitten Aluminium-Legierung, eloxiert.
Führungssäulen Edelstahl, geschliffen.
Spindel Edelstahl, gerolltes Gewinde.
Führung Gleitlager, wartungsfrei.
Positionsanzeiger Kunststoff.
Ausführung
Radialspiel der Führung kleiner 0,02 mm. Axialspiel spielfrei. Spindel selbsthemmend, zusätzlich klemmbar.
Hinweis
Durch die nahezu spielfreien Führungen und die absolut spielfreie Spindel, ist zum Verstellen kein Lösen und Klemmen der Spindel erforderlich.
Elektronischer Positionsanzeiger mit 0,01 mm Anzeigegenauigkeit und großem LCD Display. Reset-, Kettenmaß- und Offset-Einstellungen sind über die Tastaturbedienung möglich.
Die Batterielebensdauer liegt bei 2 Jahren. Die Batterie lässt sich schnell und einfach auswechseln.
Die Einbaulage des Positionsanzeigers kann mittels einer Schraube in 4 Stellungen fixiert werden.

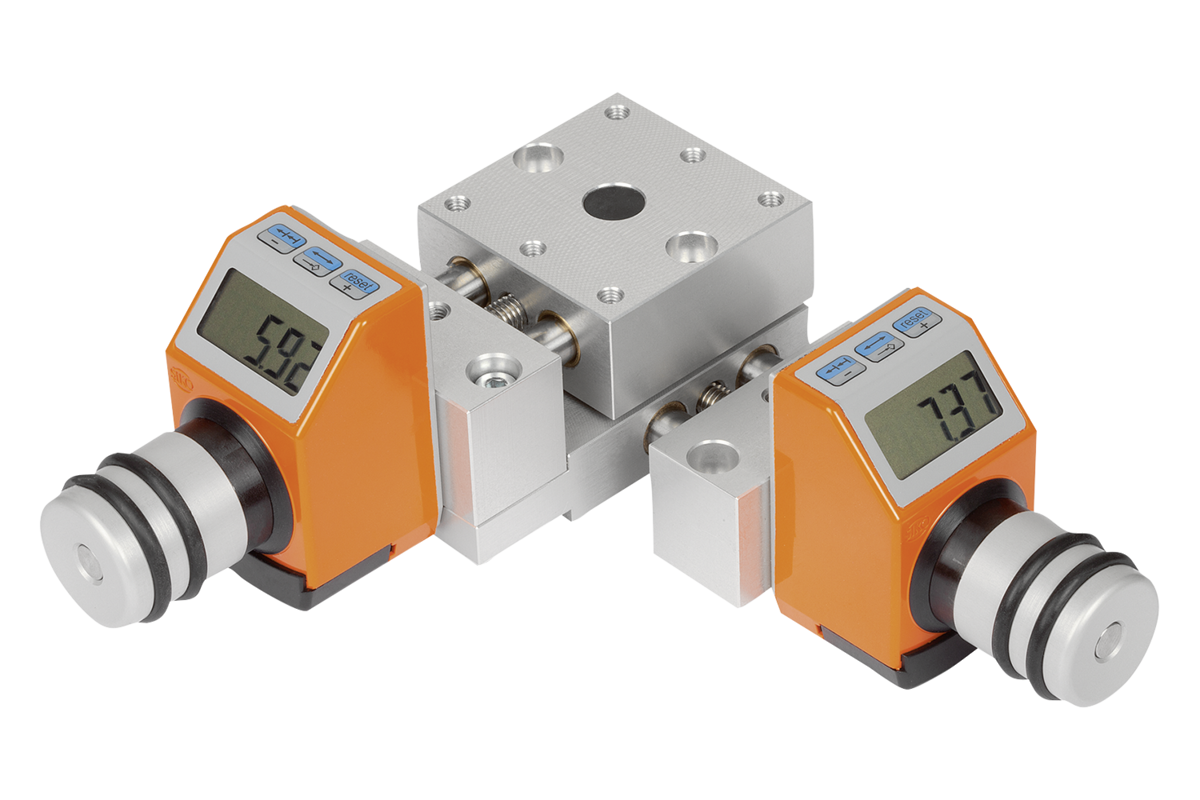

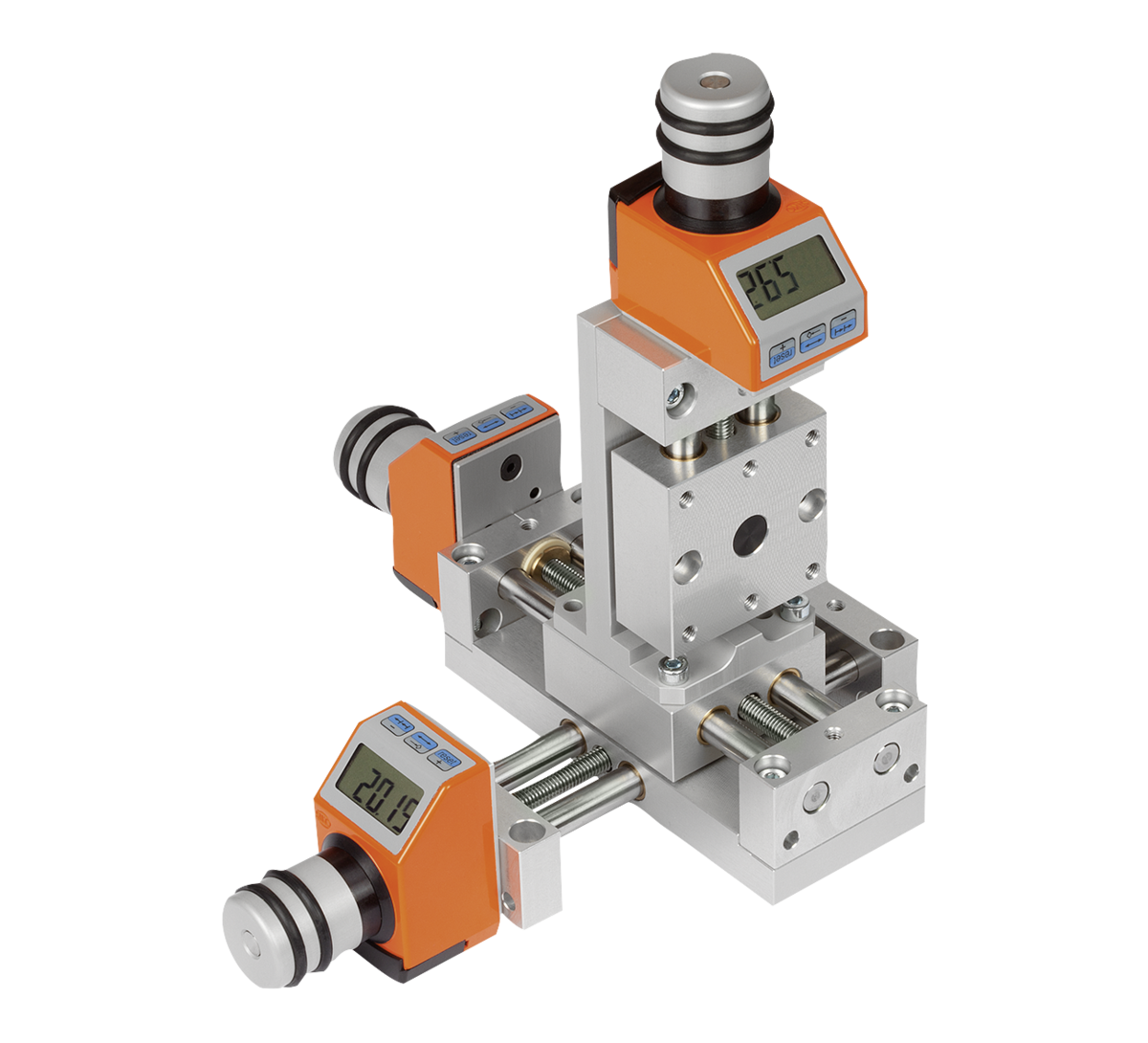

Der Positioniertisch kann im Baukastenprinzip in seiner jeweiligen Baugröße unkompliziert kombiniert werden.
Zeichnungshinweis
Einbaulage des Positionsanzeigers:
a) oben (Standard)
b) rechts
c) unten
d) links
Um unsere CAD-Modelle herunter laden zu können, müssen Sie sich vorher einloggen. Sollten Sie noch kein Konto angelegt haben, registrieren Sie sich bitte unter „Mein Konto“ (rechte Bildschirmseite) und folgen Sie den Anweisungen.
