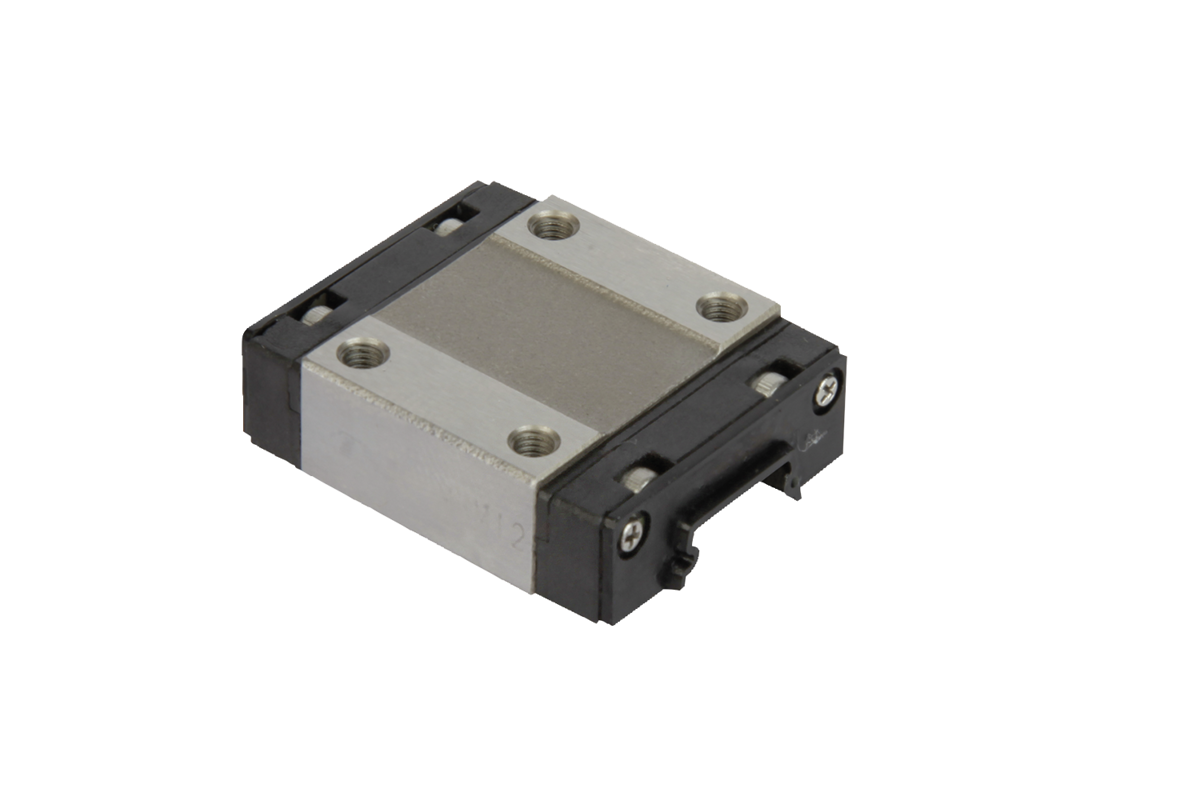

Führungswagen
Standard
Edelstahl
- Aufnahme von Belastungen aus allen Richtungen
- Mit Kugelumlaufführung ohne Vorspannung
- Dynamische Tragzahl von bis zu 4410 N
- Beidseitige Abschlussdichtung
65,82 CHF
zzgl. MwSt.
Ihrem Warenkorb hinzugefügt
Benennung
Führungswagen
Größe
15
Ausführung 1
Standard
Ausführung 2
Mini
Material Grundkörper
Edelstahl
B1=Breite
32
L3=Länge
43
T1=Tragzahlen dynamisch N
4410
T2=Tragzahlen statisch N
6570
A
25
A1
20
B
15
E
8,5
H
9,5
H1
16
H2
4
L4
25,7
M
M3
Mx (Nm)
30,2
My (Nm)
16,5
Mz (Nm)
17,9
T
4
TYP
Standard
Beschreibung
Werkstoff
Körper Edelstahl 1.4034.
Kugeln Edelstahl 1.4034.
Umlemkstücke Kunststoff.
Ausführung
blank.
Hinweis
Standard Miniatur-Führungswagen mit Kugelumlaufführung nach Genauigkeit N ohne Vorspannung (Z0). Mit beidseitiger Abschlussdichtung. 4-Punkt-Kontakt Kugelumlaufsystem mit gleichen Lastwinkeln und 2 Kugelumläufen pro Laufwagen. Somit können Belastungen aus allen Richtungen gleichermaßen aufgenommen werden. Max. Beschleunigung: 80 m/s². Max. Verfahrgeschwindigkeit: 3 m/s. Einsatztemperatur: -20 °C bis +80 °C.
Achtung
Benutzen Sie stets die mitgelieferte Montageschiene, da sonst der Kugelhalt im Laufwagen nicht gewährleistet ist.

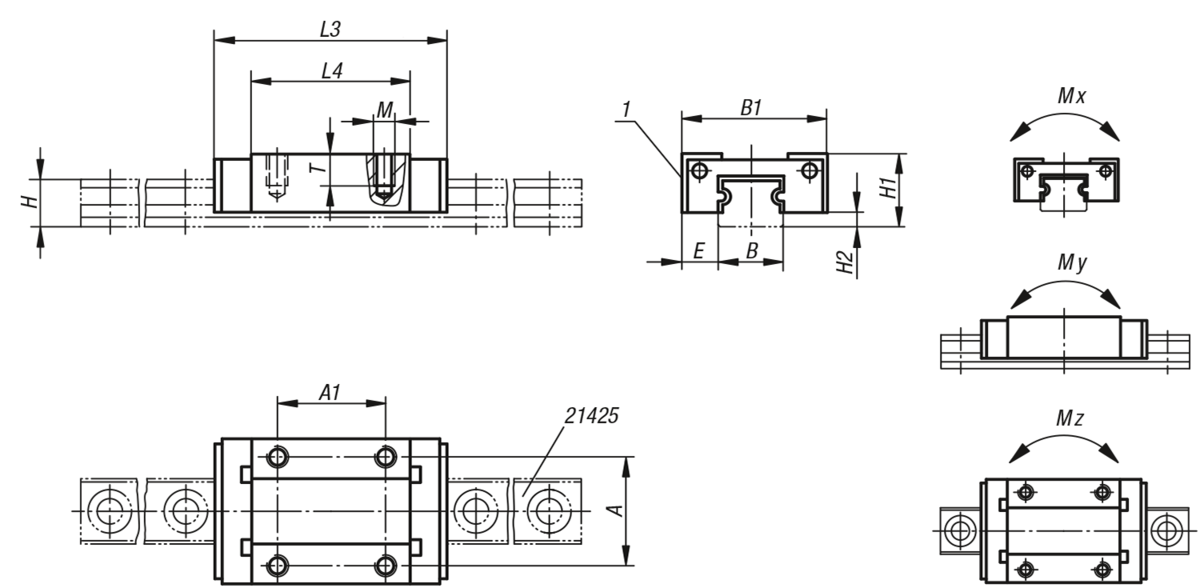

Zeichnungshinweis
1) geschliffene Anschlagkante
