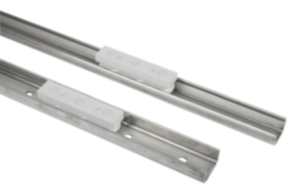

21320Rollenführungsschienen |
zurück |
|
|
BeschreibungWerkstoff:Stahl.Ausführung:verzinkt.Hinweis:Prägerollierte Führungsschienen.
Die Festlagerschiene dient zur Hauptaufnahme von radialen und axialen Kräften. Die Loslagerschiene dient zur Lastaufnahme von radialen Kräften und in Kombination mit der Festlagerschiene als Stützlager für auftretende Momente. In der Verbindung aus Fest- und Loslager gleicht die Loslagerschiene Parallelitätsfehler und Toleranzen aus.Auf Anfrage:Längen bis max. 3120 mm. DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|
Zeichnungen (Gesamtübersicht) |
Rollenführungsschienen für Festlager |
mehr Info |
| Bestellnummer | Größe | A | A1 | B1 | C | D | E | H | L | R | CAD | Zub. | Preis | Bestellen |
|---|
| 21320-120X0800 | 20 | 7 | 2 | 19,2 | 2 | 5 | 7 | 10 | 800 | 3 |  | | 42.18 CHF | | | 21320-120X1040 | 20 | 7 | 2 | 19,2 | 2 | 5 | 7 | 10 | 1040 | 3 | | | 48.58 CHF | | | 21320-120X2080 | 20 | 7 | 2 | 19,2 | 2 | 5 | 7 | 10 | 2080 | 3 | | | 77.97 CHF | | | 21320-120X3120 | 20 | 7 | 2 | 19,2 | 2 | 5 | 7 | 10 | 3120 | 3 | | | auf Anfrage | | | 21320-130X0800 | 30 | 8,4 | 2 | 29,5 | 2,5 | 6,4 | 10 | 14,1 | 800 | 4,5 | | | 49.91 CHF | | | 21320-130X1040 | 30 | 8,4 | 2 | 29,5 | 2,5 | 6,4 | 10 | 14,1 | 1040 | 4,5 | | | 56.61 CHF | | | 21320-130X2080 | 30 | 8,4 | 2 | 29,5 | 2,5 | 6,4 | 10 | 14,1 | 2080 | 4,5 | | | 91.66 CHF | | | 21320-130X3120 | 30 | 8,4 | 2 | 29,5 | 2,5 | 6,4 | 10 | 14,1 | 3120 | 4,5 | | | auf Anfrage | | | 21320-145X0800 | 45 | 11 | 2 | 46,4 | 4 | 9 | 15,5 | 24 | 800 | 6,5 | | | 96.51 CHF | | | 21320-145X1040 | 45 | 11 | 2 | 46,4 | 4 | 9 | 15,5 | 24 | 1040 | 6,5 | | | 117.32 CHF | | | 21320-145X2080 | 45 | 11 | 2 | 46,4 | 4 | 9 | 15,5 | 24 | 2080 | 6,5 | | | 187.70 CHF | | | 21320-145X3120 | 45 | 11 | 2 | 46,4 | 4 | 9 | 15,5 | 24 | 3120 | 6,5 | | | auf Anfrage | |
|
Rollenführungsschienen für Loslager |
mehr Info |
| Bestellnummer | Größe | A | A1 | B1 | C | D | H | L | R | CAD | Zub. | Preis | Bestellen |
|---|
| 21320-230X0800 | 30 | 8,4 | 2 | 29,8 | 3 | 6,4 | 16 | 800 | 7 | | | 55.01 CHF | | | 21320-230X1040 | 30 | 8,4 | 2 | 29,8 | 3 | 6,4 | 16 | 1040 | 7 | | | 62.38 CHF | | | 21320-230X2080 | 30 | 8,4 | 2 | 29,8 | 3 | 6,4 | 16 | 2080 | 7 | | | 100.69 CHF | | | 21320-230X3120 | 30 | 8,4 | 2 | 29,8 | 3 | 6,4 | 16 | 3120 | 7 | | | auf Anfrage | | | 21320-245X0800 | 45 | 11 | 2 | 43,8 | 4 | 9 | 24,5 | 800 | 9,5 | | | 106.01 CHF | | | 21320-245X1040 | 45 | 11 | 2 | 43,8 | 4 | 9 | 24,5 | 1040 | 9,5 | | | 129.17 CHF | | | 21320-245X2080 | 45 | 11 | 2 | 43,8 | 4 | 9 | 24,5 | 2080 | 9,5 | | | 206.49 CHF | | | 21320-245X3120 | 45 | 11 | 2 | 43,8 | 4 | 9 | 24,5 | 3120 | 9,5 | | | auf Anfrage | |
|
|
