Artikelbeschreibung/Produktabbildungen

BeschreibungWerkstoff:Schiene und Läufer Wälzlagerstahl.
Kugeln Wälzlagerstahl.
Kugelkäfig aus Stahl.
Ausführung:Schiene, Läufer und Kugelkäfig verzinkt.
Laufbahnen induktiv gehärtet.
Kugeln gehärtet.

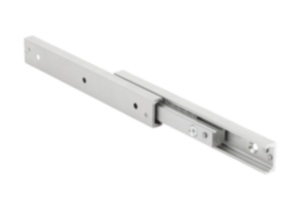

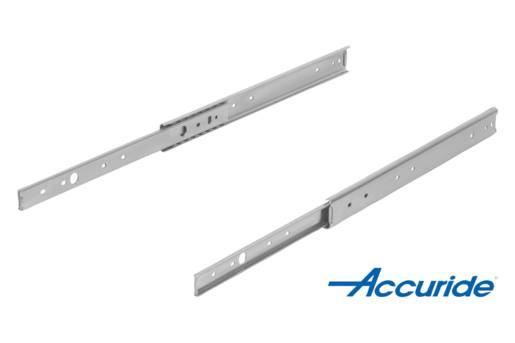

Hinweis:Vollauszug bestehend aus zwei Führungsschienen, die als festes und bewegliches Element dienen und zwei Läufern, die miteinander verbunden das Zwischenelement bilden. Diese Anordnung bietet einen guten Schutz der offenen Kugelkäfige vor Verschmutzung. Der maximale Hub ist größer als die geschlossene Länge der Teleskopschiene. Die Einbaulage sollte bevorzugt horizontal erfolgen. Um alle Befestigungsbohrungen zu erreichen ist es notwendig die Arretierschraube in der Schiene zur Montage zu entfernen und anschließend wieder einzusetzen. Ein beidseitiger Hub wird durch das Entfernen der Arretierschrauben erreicht.

Die internen Anschläge dienen der Begrenzung des Käfigs. Für ein belastetes System bitte externe Anschläge vorsehen.

Zur Montage der Schiene Senkkopfschrauben nach DIN EN ISO 10642 der Festigkeitsklasse 10.9 verwenden.

Die maximale Verfahrgeschwindigkeit beträgt 0,8 m/s.

Einsatztemperatur -30 °C bis +170 °C.
Besonderheiten:
RoHS
DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
 Datenblatt 21338 Teleskopschienen Doppelanordnung 143 kB

Zeichnungen

Teleskopschienen Doppelanordnung

Artikelauswahl/-filter

Bestellnummer

GrößeBD
für Schraube
HLRHub
S
C0Y
N
C0Z
N
Anzahl
Bohrungen
CADZub.PreisBestellen
21338-2802102828M52621012324323023 234.45 CHF
21338-2803702828M52637013804824825 311.42 CHF
21338-2804502828M52645014343933936 345.94 CHF
21338-2805302828M52653015483323327 386.07 CHF
21338-3503703535M63437024065225225 351.31 CHF
21338-3504503535M63445024944294296 409.63 CHF
21338-3505303535M63453025583943947 447.18 CHF
21338-3506103535M63461026463383388 502.93 CHF
21338-4304504343M8444502,5486133112796 521.84 CHF
21338-4305304343M8445302,5556119311937 558.93 CHF
21338-4306104343M8446102,5626108210828 625.41 CHF
21338-4307704343M8447702,579684584510 750.65 CHF
21338-4309304343M8449302,596669369312 825.31 CHF
