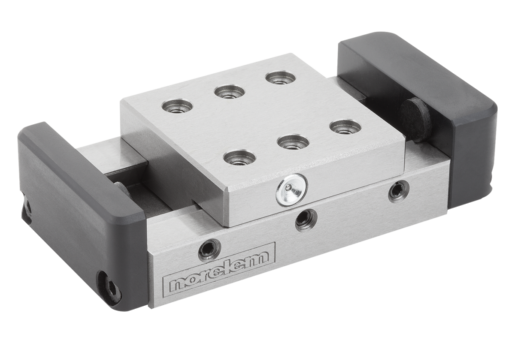

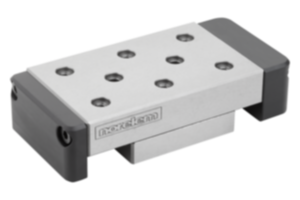

        Schwalbenschwanz-Schlittenführungen mit Endanschlägen und Positionierbohrungen

Artikelbeschreibung/Produktabbildungen

BeschreibungWerkstoff:EN-GJL-250.
Ausführung:blank, geschliffen.Hinweis:Diese präzisen Schlittenführungen werden unter anderem eingesetzt im Maschinen-, Vorrichtungs- und Messgerätebau sowie in der optischen und feinmechanischen Industrie. Anstelle der mittleren Stellschraube „M1“ kann ein Klemmhebel 06460 eingesetzt werden.
Die angegebenen zulässigen Belastungswerte (F) sind für dynamische Belastung mit einer Lebensdauer von 1 Million Hüben ausgelegt.
Bei statischer Belastung ist der 10-fache Tabellenwert „F“ zulässig.
Die Drehmomentwerte gelten nur bei mittig stehendem Schlitten.

An der Oberseite des Schlittens befinden sich an den Bohrungen D2 und D3 eine zusätzliche Zentrierbohrung. In Verbindung mit unseren Zentrierringen 20240 können weitere Verbindungselemente passgenau auf dem Schlitten montiert werden.

TI E = Anzahl der Befestigungbohrungen E/M im Innenteil.
TA E = Anzahl der Befestigungsbohrungen E/M im Außenteil.
TI E1 = Anzahl der Befestigungsbohrungen E1/D1 im Innenteil.
TA E1 = Anzahl der Befestigungbohrungen E1/D1 im Außenteil.Besonderheiten:

DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.

Datenblatt 21061 Schwalbenschwanz-Schlittenführungen mit Endanschlägen und Positionierbohrungen

281 kB

norelem Bedienungsanleitung Schlittenführungen 2020

1,3 MB

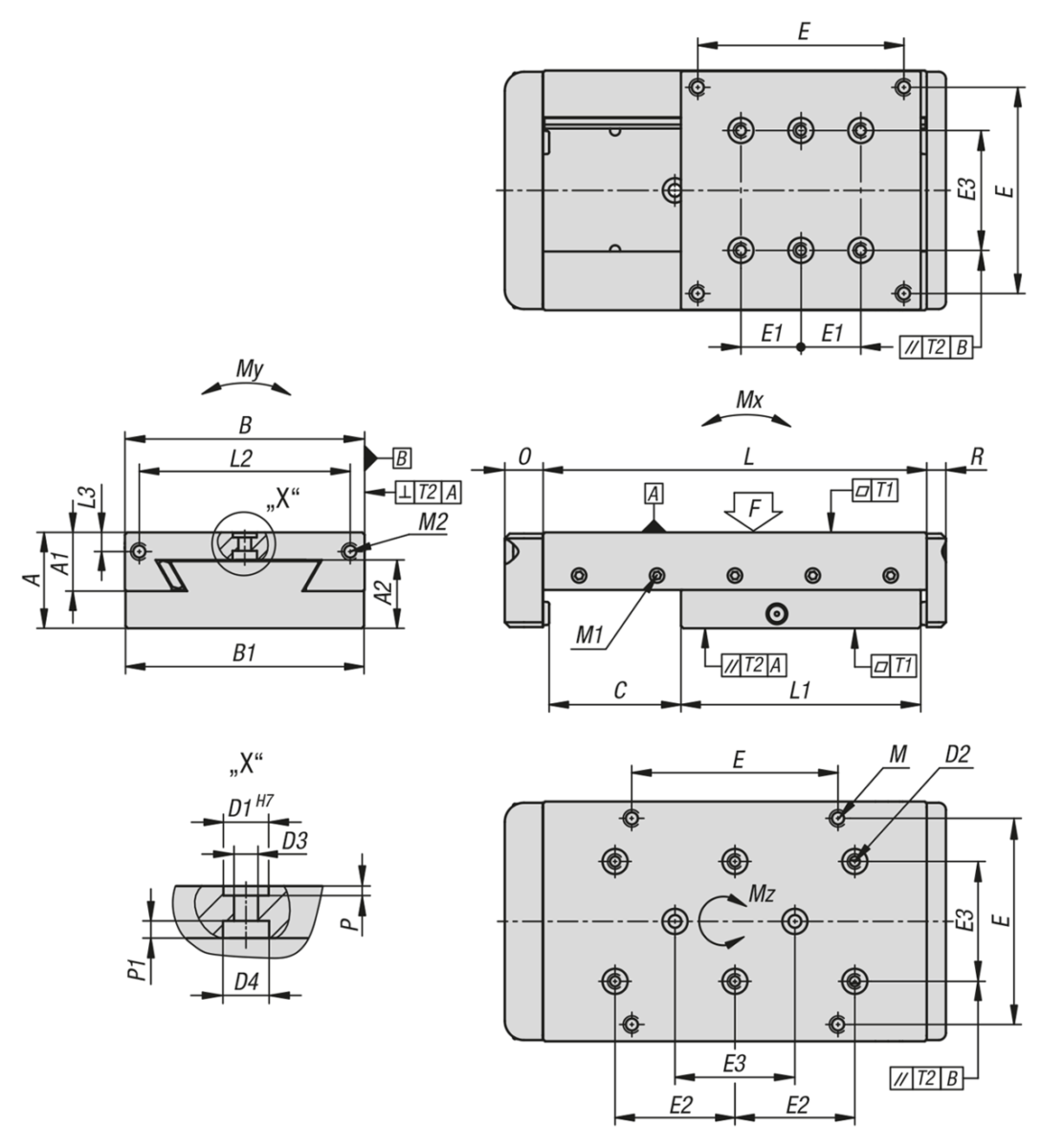

Zeichnungen

Artikelauswahl/-filter

Bestellnummer	A	A1	A2	B	B1	C	D1	D2	D3	D4	E	E1	E2	E3	TI E	TA E	TI E1	TA E1	Preis
21061-050080	25	15	17,5	50	49,5	29	7	M4	4,3	8,2	-	14	28	28	-	-	6	6	388.58 CHF
21061-050105	25	15	17,5	50	49,5	54	7	M4	4,3	8,2	-	14	28	28	-	-	6	8	412.69 CHF
21061-050180	25	15	17,5	50	49,5	77	7	M4	4,3	8,2	-	28	28	28	-	-	6	12	527.61 CHF
21061-050205	25	15	17,5	50	49,5	102	7	M4	4,3	8,2	28	28	28	28	4	-	6	12	584.51 CHF
21061-075105	32	19,5	22	75	74,5	27	10	M5	5,3	10	62	25	25	50	4	4	6	6	499.32 CHF
21061-075130	32	19,5	22	75	74,5	52	10	M5	5,3	10	62	25	25	50	4	4	6	10	521.42 CHF
21061-075155	32	19,5	22	75	74,5	77	10	M5	5,3	10	62	25	25	50	4	4	6	10	573.06 CHF
21061-075180	32	19,5	22	75	74,5	72	10	M5	5,3	10	62	25	25	50	4	4	6	14	676.01 CHF
21061-100135	40	24	28	100	99,5	32	10	M5	5,3	10,2	86	25	50	50	4	4	6	6	628.14 CHF
21061-100160	40	24	28	100	99,5	57	10	M5	5,3	10,2	86	25	50	50	4	4	6	6	674.44 CHF
21061-100260	40	24	28	100	99,5	108	10	M5	5,3	10,2	86	50	50	50	4	6	6	10	905.95 CHF

Bestellnummer	L	L1	L2	L3	P	P1	O	R	M	M1	M2	T1	T2	F N	Mx Nm	My Nm	Mz Nm	Preis
21061-050080	80	48	40	5,5	1,6	3,2	15,5	8	-	M5	M4	0,02	0,02	110	2	6	2	388.58 CHF
21061-050105	105	48	40	5,5	1,6	3,2	15,5	8	-	M5	M4	0,02	0,02	60	2	6	2	412.69 CHF
21061-050180	180	100	40	5,5	1,6	3,2	15,5	8	-	M5	M4	0,025	0,025	120	4	9	4	527.61 CHF
21061-050205	205	100	40	5,5	1,6	3,2	15,5	8	M4	M5	M4	0,03	0,03	110	4	9	4	584.51 CHF
21061-075105	105	75	60	5,5	2,1	3,6	16	8	M5	M5	M5	0,02	0,02	290	5	19	6	499.32 CHF
21061-075130	130	75	60	5,5	2,1	3,6	16	8	M5	M5	M5	0,025	0,025	165	5	19	6	521.42 CHF
21061-075155	155	75	60	5,5	2,1	3,6	16	8	M5	M5	M5	0,025	0,025	110	5	19	6	573.06 CHF
21061-075180	180	105	60	5,5	2,1	3,6	16	8	M5	M5	M5	0,025	0,025	190	5	19	6	676.01 CHF
21061-100135	135	100	88	8	2,1	3,8	16	8	M6	M6	M6	0,025	0,025	590	11	43	12	628.14 CHF
21061-100160	160	100	88	8	2,1	3,8	16	8	M6	M6	M6	0,025	0,025	350	11	43	12	674.44 CHF
21061-100260	260	149	88	8	2,1	3,8	16	8	M6	M6	M6	0,03	0,03	400	23	63	26	905.95 CHF
