Loslagereinheiten in Blockausführung, Form B

zurück

Produkte
- Produktübersicht
  - Systeme und Komponenten für den Maschinen- und Anlagenbau
    - Trapezgewindespindeln Kugelgewindetriebe Lagereinheiten
      - Kugelgewindetriebe und Lagereinheiten
        Loslagereinheiten in Blockausführung

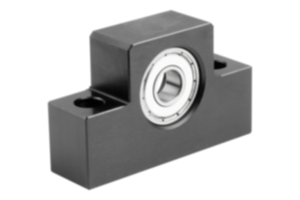

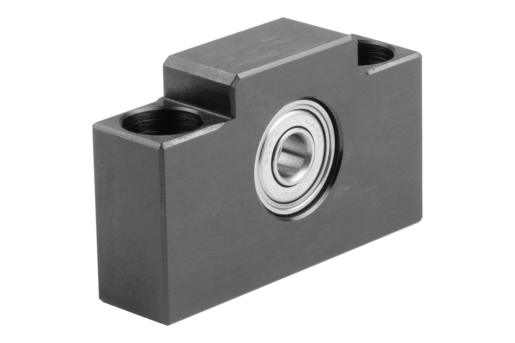

        Loslagereinheiten in Blockausführung, Form B

Artikelbeschreibung/Produktabbildungen

BeschreibungWerkstoff:Gehäuse Stahl.Ausführung:Gehäuse brüniert.Hinweis:Die Achshöhe der Spindellagerung ist mit der Festlagereinheit 24078-01 abgestimmt. Die Loslagereinheiten bestehen aus einem Gehäuse mit Rillenkugellager, das sich axial der Längenausdehnung der Spindel anpasst.Besonderheiten:

DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.

Datenblatt 24078-02_B Loslagereinheiten in Blockausführung, Form B

223 kB

Zeichnungen

Artikelauswahl/-filter

Bestellnummer	Form	Größe	B	B1	D1	D2	E1	H	H1	H2	L	Tragzahlen dynamisch N	Tragzahlen statisch N	Preis
24078-02-010	B	10	70	36	8	9	52	43	25	24	20	3250	1400	45.58 CHF
24078-02-012	B	12	70	36	10	9	52	43	25	24	20	4550	1960	48.19 CHF
24078-02-015	B	15	80	41	15	9	60	49	30	25	20	5600	2840	57.11 CHF
24078-02-020	B	20	95	56	20	11	75	58	30	25	26	9300	5000	67.01 CHF
