Artikelbeschreibung/Produktabbildungen

Alle Artikel aufrufen/filtern
BeschreibungWerkstoff:Kantenschutz EPDM oder PVC.
Dichtung EPDM-Moosgummi.
Ausführung:schwarz.Hinweis:Diese Profile weisen neben den Funktionen des Kantenschutzes, auch eine Dichtfunktion gegen Feuchtigkeit, Staub und Schmutz zu anderen Bauteilen wie z.B. Türen, Klappen oder Gehäuseabdeckungen auf. Je nach Form des Moosgummiprofils ergeben sich Einsatzmöglichkeiten in den verschiedensten Verwendungsbereichen.

Wir empfehlen bei den Kantenschutzdichtprofilen die Dichtung mit max. 50% zusammen zu pressen (Kompression).
Um die bestmögliche Abdichtung sicherzustellen, sollte die Dichtung 30-40% komprimiert werden.
Bei den Angaben handelt es sich um Empfehlungen, diese sind im Praxisfall je nach Anwendung und verbauten Teilen individuell

Die Größen 11, 13, 15 und 22 aus EPDM sind UL50, UL50E und UL94HB zertifiziert.
Montage:Einfache, schnelle und problemlose Montage. Durch das Aufdrücken von Hand, klemmt das Kantenschutzdichtprofil selbstständig. Es ist kein Klebe- oder Befestigungsmaterial erforderlich.Auf Anfrage:Weitere Längen.Besonderheiten:
RoHS
DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
 Datenblatt 96521 Kantenschutzdichtprofile mit integriertem Stahldrahtkern 213 kB
 Technischer Hinweis Kantenschutz 73,9 kB

Zeichnungen (Gesamtübersicht)

Kantenschutzdichtprofile mit integriertem Stahldrahtkern

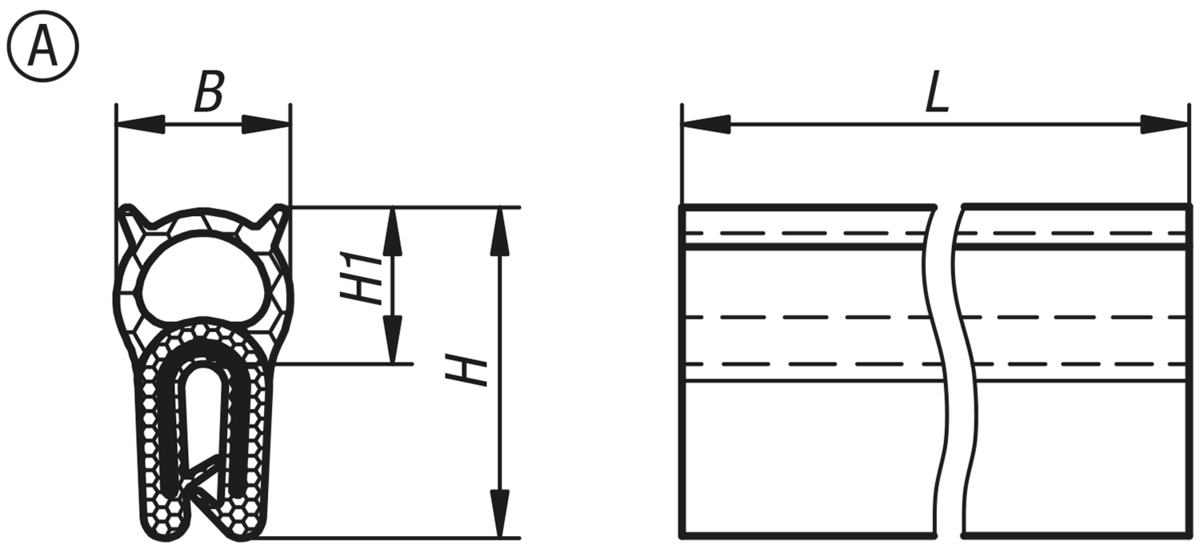

Kantenschutzdichtprofile mit integriertem Stahldrahtkern, Form A

mehr Info

Zeichnungen

Kantenschutzdichtprofile mit integriertem Stahldrahtkern, Form A

Artikelauswahl/-filter

BestellnummerFormMaterial
Grundkörper
LKlemmbereich
mm
Mindestbiegeradius
mm
B

HH1CADZub.PreisBestellen
96521-015X2000AEPDM20000,5-1,5A=50 B=180 C=25 D=258157 14.81 CHF
96521-015X5000AEPDM50000,5-1,5A=50 B=180 C=25 D=258157 33.50 CHF
96521-015X10000AEPDM100000,5-1,5A=50 B=180 C=25 D=258157 64.66 CHF
96521-015X20000AEPDM200000,5-1,5A=50 B=180 C=25 D=258157 126.98 CHF
96521-015X50000AEPDM500000,5-1,5A=50 B=180 C=25 D=258157 305.11 CHF

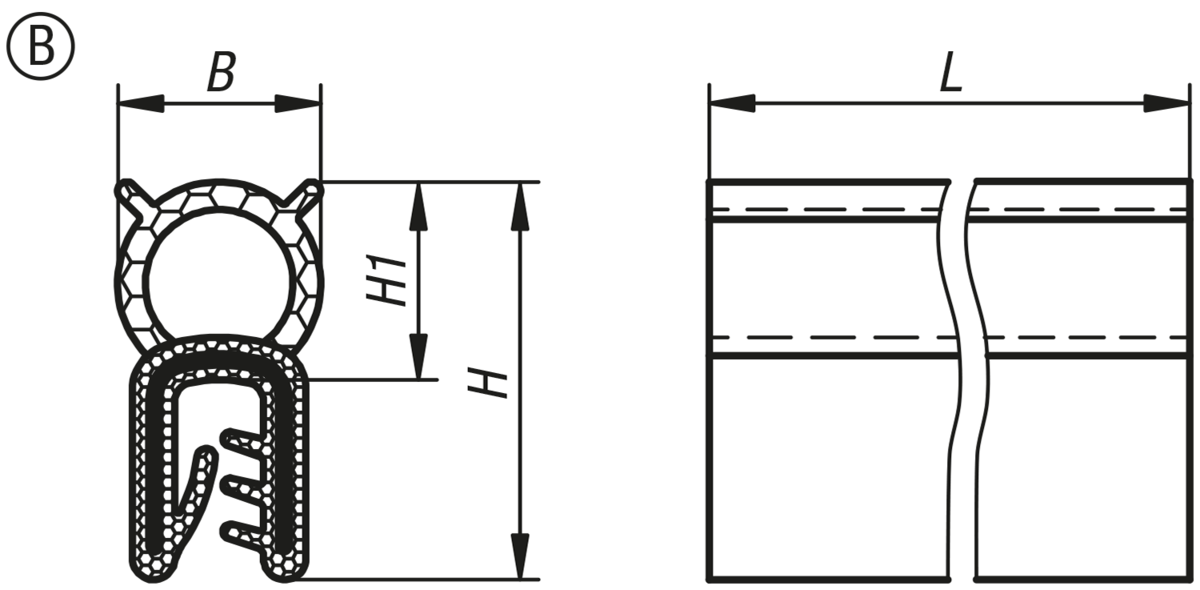

Kantenschutzdichtprofile mit integriertem Stahldrahtkern, Form B

mehr Info

Zeichnungen

Kantenschutzdichtprofile mit integriertem Stahldrahtkern, Form B

Artikelauswahl/-filter

BestellnummerFormMaterial
Grundkörper
LKlemmbereich
mm
Mindestbiegeradius
mm
B

HH1CADZub.PreisBestellen
96521-122X2000BEPDM20001,0-3,0A=50 B=180 C=30 D=30112211 10.28 CHF
96521-122X5000BEPDM50001,0-3,0A=50 B=180 C=30 D=30112211 22.20 CHF
96521-122X10000BEPDM100001,0-3,0A=50 B=180 C=30 D=30112211 42.07 CHF
96521-122X20000BEPDM200001,0-3,0A=50 B=180 C=30 D=30112211 81.80 CHF
96521-122X50000BEPDM500001,0-3,0A=50 B=180 C=30 D=30112211 200.99 CHF

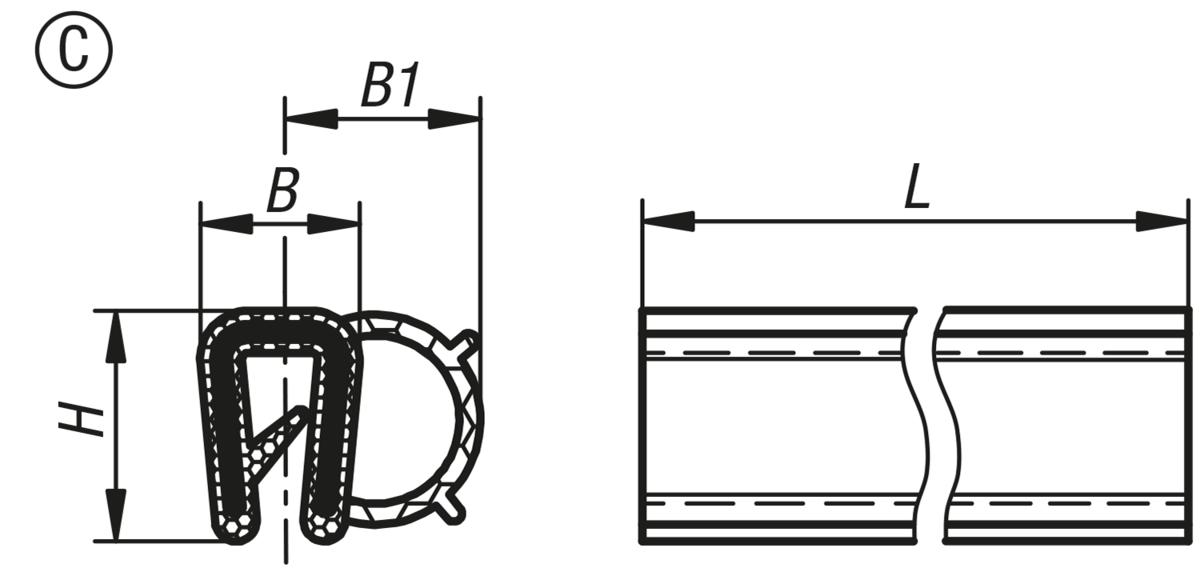

Kantenschutzdichtprofile mit integriertem Stahldrahtkern, Form C

mehr Info

Zeichnungen

Kantenschutzdichtprofile mit integriertem Stahldrahtkern, Form C

Artikelauswahl/-filter

BestellnummerFormMaterial
Grundkörper
LKlemmbereich
mm
Mindestbiegeradius
mm
B

B1HCADZub.PreisBestellen
96521-211X2000CEPDM20001,0-2,0A=100 B=200 C=100 D=608911 12.86 CHF
96521-211X5000CEPDM50001,0-2,0A=100 B=200 C=100 D=608911 28.63 CHF
96521-211X10000CEPDM100001,0-2,0A=100 B=200 C=100 D=608911 54.93 CHF
96521-211X20000CEPDM200001,0-2,0A=100 B=200 C=100 D=608911 107.51 CHF
96521-211X50000CEPDM500001,0-2,0A=100 B=200 C=100 D=608911 265.27 CHF

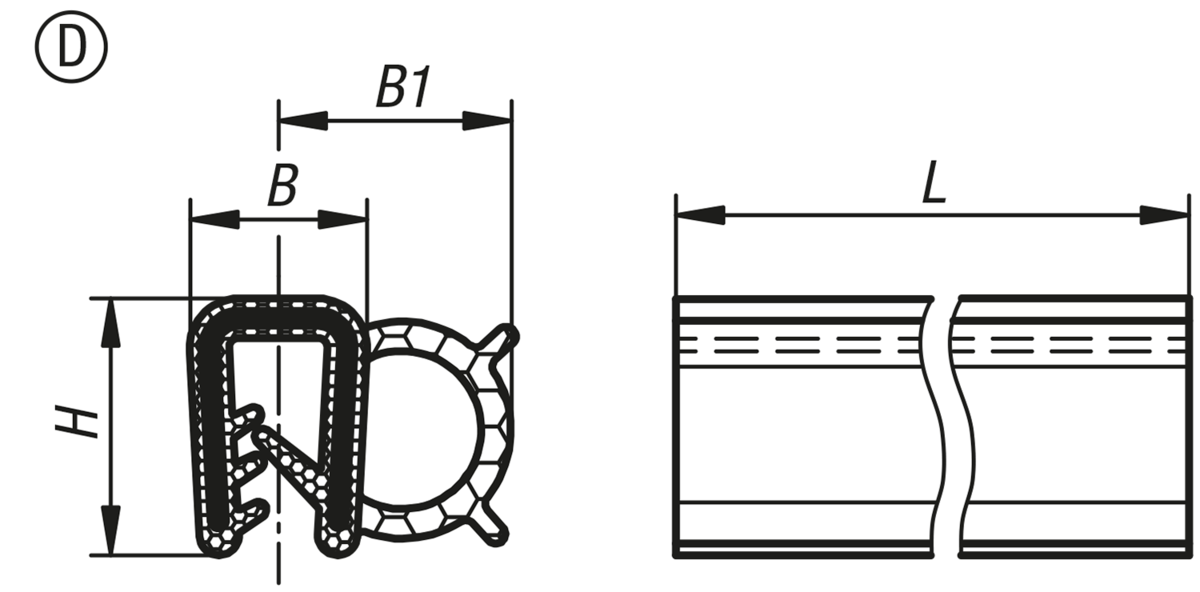

Kantenschutzdichtprofile mit integriertem Stahldrahtkern, Form D

mehr Info

Zeichnungen

Kantenschutzdichtprofile mit integriertem Stahldrahtkern, Form D

Artikelauswahl/-filter

BestellnummerFormMaterial
Grundkörper
LKlemmbereich
mm
Mindestbiegeradius
mm
B

B1HCADZub.PreisBestellen
96521-313X2000DEPDM20002,0A=50 B=20 C=120 D=4091213 13.81 CHF
96521-313X5000DEPDM50002,0A=50 B=20 C=120 D=4091213 30.98 CHF
96521-313X10000DEPDM100002,0A=50 B=20 C=120 D=4091213 59.59 CHF
96521-313X20000DEPDM200002,0A=50 B=20 C=120 D=4091213 116.84 CHF
96521-313X50000DEPDM500002,0A=50 B=20 C=120 D=4091213 288.63 CHF

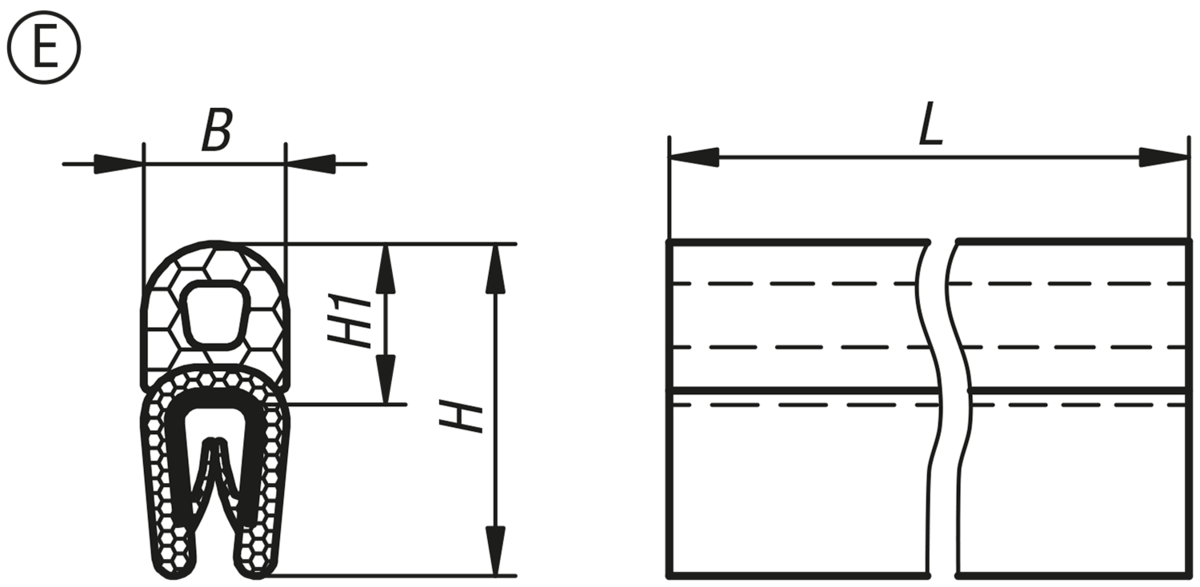

Kantenschutzdichtprofile mit integriertem Stahldrahtkern, Form E

mehr Info

Zeichnungen

Kantenschutzdichtprofile mit integriertem Stahldrahtkern, Form E

Artikelauswahl/-filter

BestellnummerFormMaterial
Grundkörper
LKlemmbereich
mm
Mindestbiegeradius
mm
B

HH1CADZub.PreisBestellen
96521-415X2000EPVC20001,0-2,0A=20 B=40 C=10 D=106,5157 14.34 CHF
96521-415X5000EPVC50001,0-2,0A=20 B=40 C=10 D=106,5157 32.33 CHF
96521-415X10000EPVC100001,0-2,0A=20 B=40 C=10 D=106,5157 62.32 CHF
96521-415X20000EPVC200001,0-2,0A=20 B=40 C=10 D=106,5157 122.30 CHF
96521-415X50000EPVC500001,0-2,0A=20 B=40 C=10 D=106,5157 302.26 CHF

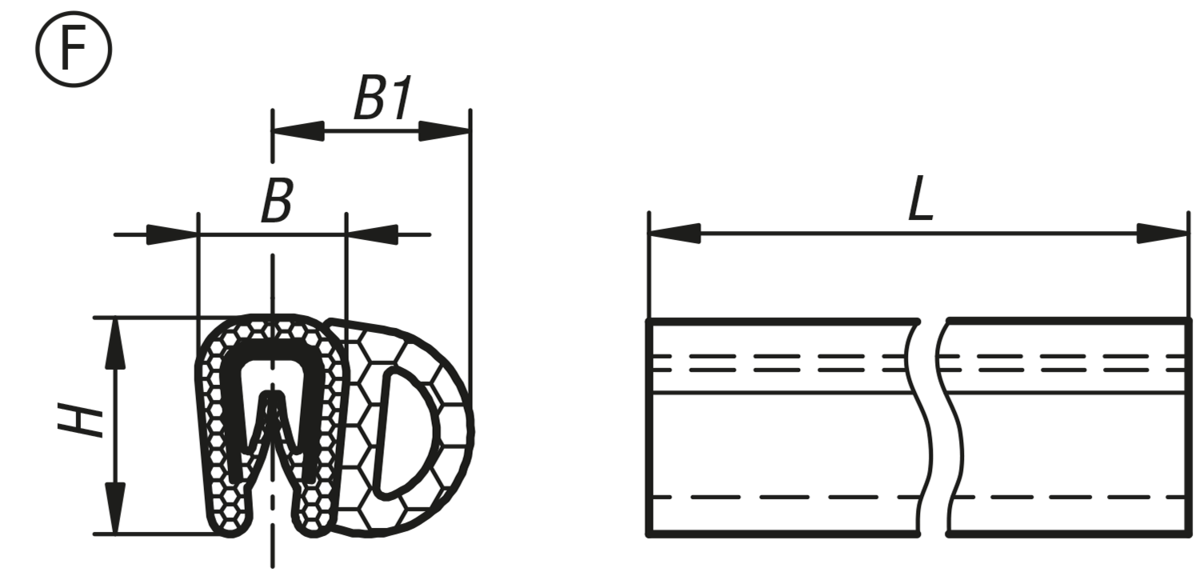

Kantenschutzdichtprofile mit integriertem Stahldrahtkern, Form F

mehr Info

Zeichnungen

Kantenschutzdichtprofile mit integriertem Stahldrahtkern, Form F

Artikelauswahl/-filter

BestellnummerFormMaterial
Grundkörper
LKlemmbereich
mm
Mindestbiegeradius
mm
B

B1HCADZub.PreisBestellen
96521-510X2000FPVC20001,0-2,0A=20 B=15 C=30 D=307910 12.25 CHF
96521-510X5000FPVC50001,0-2,0A=20 B=15 C=30 D=307910 27.07 CHF
96521-510X10000FPVC100001,0-2,0A=20 B=15 C=30 D=307910 51.81 CHF
96521-510X20000FPVC200001,0-2,0A=20 B=15 C=30 D=307910 101.27 CHF
96521-510X50000FPVC500001,0-2,0A=20 B=15 C=30 D=307910 249.68 CHF
