Description de l'article/illustrations du produit

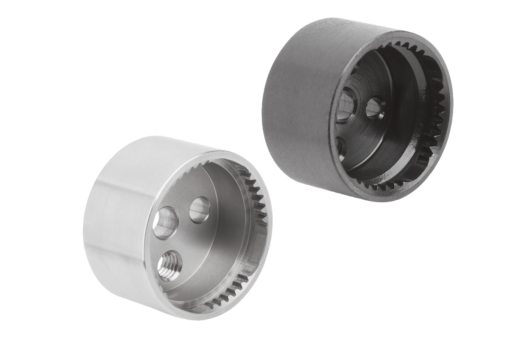

DescriptionDescription du produit :Les éléments de verrouillage sont utilisés pour relier de manière permanente deux composants dans n'importe quelle position angulaire. Les éléments de verrouillage avec denture intérieure (formes A-D) peuvent être librement associés aux éléments de verrouillage avec denture extérieure (formes E-H), en fonction de l'application et des possibilités de montage. Le ressort permet un passage rapide à une nouvelle position angulaire. Matière :Finition :Élément de verrouillage en acier bruni ou en Inox brillant.
Ressort brillant.
Vis CHC en acier de classe de résistance 8.8, noirci ou en Inox A2-70, brillant.

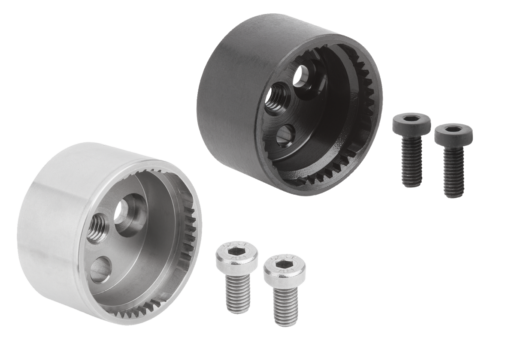

Remarques concernant la commande :Pour chacun des éléments de verrouillage à denture intérieure de forme A et B sont incluses 2 vis CHC à six pans creux M3x8 ou M5x10.

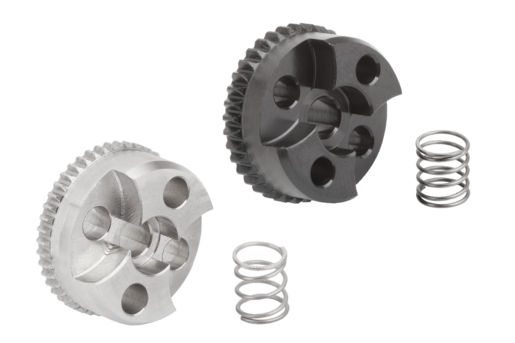

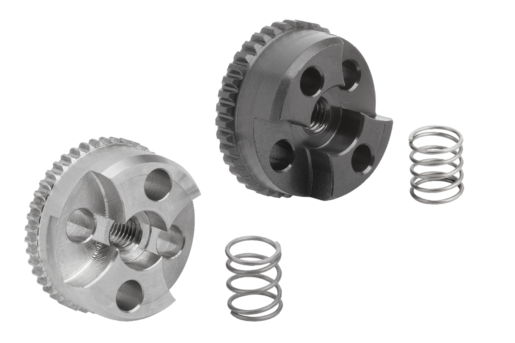

Pour chacun des éléments de verrouillage à denture extérieure (formes E-H) est inclus un ressort en Inox.
Nota :Pour la fixation d'éléments de verrouillage de forme A ou B, il convient d'utiliser des vis CHC selon DIN 7984 à six pans creux, à tête courte.Fonction :On utilise les éléments de verrouillage pour l'ajustement rotatif de pièces. Les possibilités de fixation peuvent être revues en fonction de l'application.Accessoires :Vis CHC DIN 912/DIN EN ISO 4762
Vis CHC DIN 6912

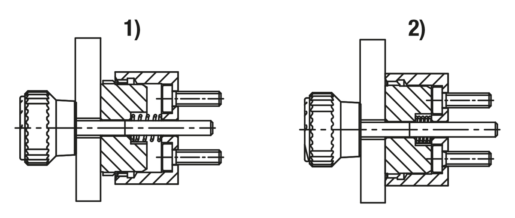

Indication de dessin :
1) désengagée
2) engagée
Caractéristiques  :
RoHS
TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
 Fiche technique 07820_G Éléments de verrouillage, forme G avec denture extérieure 252 kB

Dessins

Éléments de verrouillage, forme G avec denture extérieure

Sélection/filtre d'articles

RéférenceFormeMatière
du corps
de base
B2B3D1D2D3D4H

Nombre de
dents
CAOAcc.PrixCommander
07820-72338Gacier1212M43H8M3239,538 14.10 CHF
07820-73346Gacier1818M65H8M5331346 16.82 CHF
07820-172338Gacier inoxydable1212M43H8M3239,538 18.73 CHF
07820-173346Gacier inoxydable1818M65H8M5331346 22.07 CHF
