        Anneau de levage articulé 360 degrés Classe de résistance 10

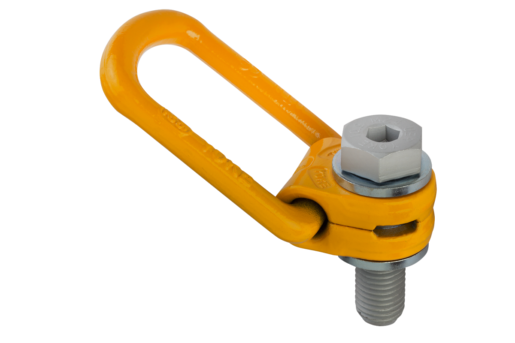

Description de l'article/illustrations du produit

DescriptionMatière :Anneau et support rotatif en acier.
Vis et douille en acier.Finition :Anneau et support rotatif forgés et traités haute résistance. Détection électromagnétique des fissures à 100 %, revêtement plastique, jaune.
Vis classe de résistance 10.9 ou supérieure. Détection électromagnétique des fissures à 100 %.
Douille galvanisée.Nota :L'anneau rotatif est rabattable et orientable à 360°, il supporte toute la charge quelle que soit la direction de traction. Un ressort intégré maintient l'anneau dans toutes les positions. La capacité de charge nominale est indiquée de manière visible sur l'anneau. Elle se réfère au cas de charge le moins favorable (voir le tableau). La force d'essai s'élève à 2,5 fois la capacité de charge admissible. Avec vis hexagonale imperdable mais démontable. Les anneaux sont conformes à la directive machines et testé BG.Plage de température :de -40 °C à 100 °C = 100% de la capacité de charge
jusqu'à 200 °C = 85 % de la capacité de charge
jusqu'à 250 °C = 80 % de la capacité de charge
jusqu'à 350 °C = 75 % de la capacité de charge

Les valeurs de charge indiquées s'appliquent pour une profondeur de vissage minimale de 1,5 fois le diamètre nominal du filetage en acier avec une résistance à la traction minimale de 363 N/mm².

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique 07725 Anneau de levage articulé 360 degrés Classe de résistance 10

248 kB

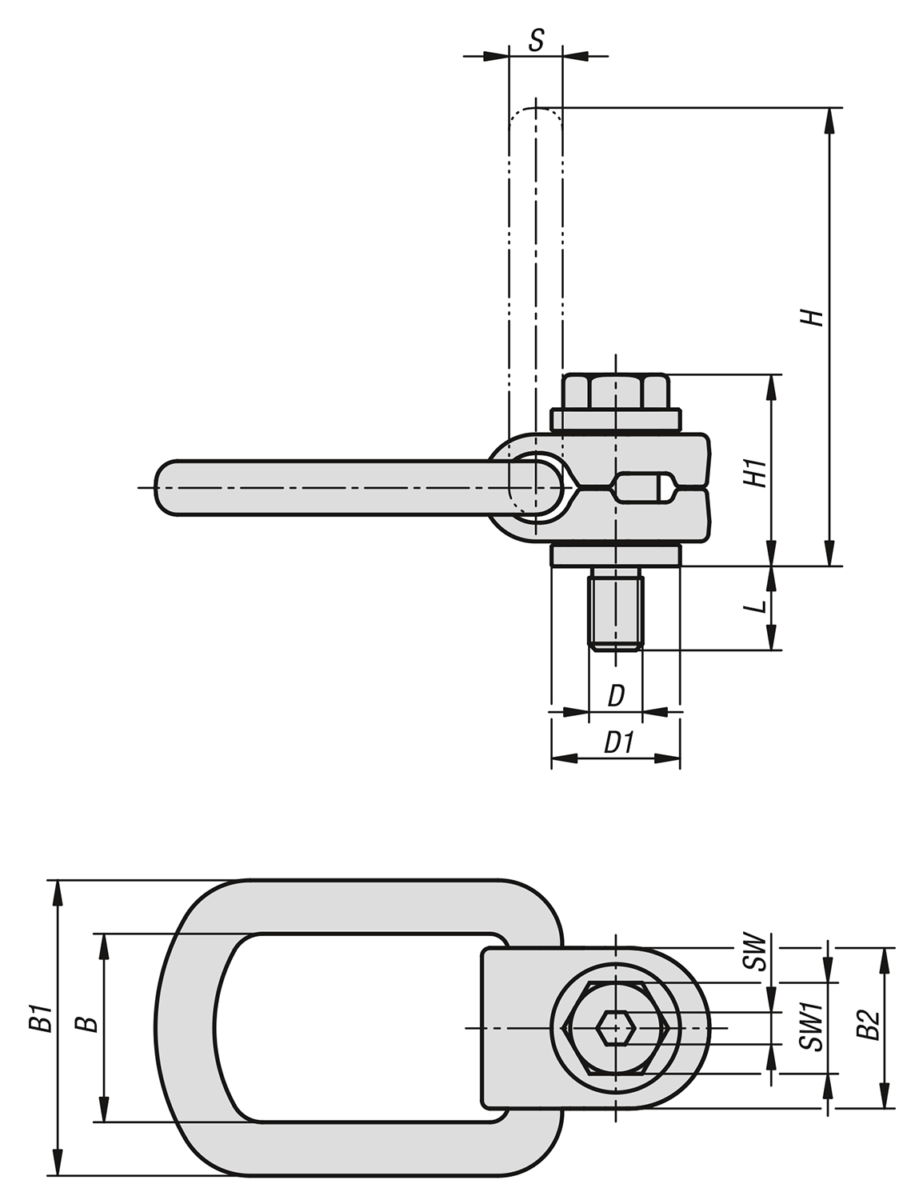

Dessins

Sélection/filtre d'articles

Référence	D	D1	B	B1	B2	H	H1	L	S	SW	SW1	Charge admissible max. kg	Couple de serrage Nm	Prix
07725-08016	M8	24	35	55	30	85	35	11	10	6	13	300	30	72.33 CHF
07725-10021	M10	24	35	55	30	85	36	16	10	6	17	630	60	74.26 CHF
07725-12024	M12	31	37	57	33	98	44	18	13,5	8	19	1000	100	85.23 CHF
07725-16029	M16	31	37	57	33	98	46	24	13,5	10	24	1500	150	100.06 CHF
07725-20036	M20	45	54	82	50	140	57	34	16,5	12	30	2500	250	123.34 CHF
07725-24041	M24	45	54	82	50	140	59	36	16,5	14	36	4000	400	126.58 CHF
07725-30053	M30	59	65	99	60	170	81	48	22,5	17	46	5000	500	236.97 CHF
07725-36060	M36	59	65	99	60	172	76	55	22,5	22	55	7000	700	249.87 CHF
