Broche de serrage acier ou Inox avec plaque d'adaptation, forme B

retour

Produits
- Vue d'ensemble des produits
  - Système flexible de pièces standardisées
    - Brides Outils de serrage
      - Éléments de bridage pour systèmes modulaires
        Broches de serrage acier ou Inox avec plaque d'adaptation

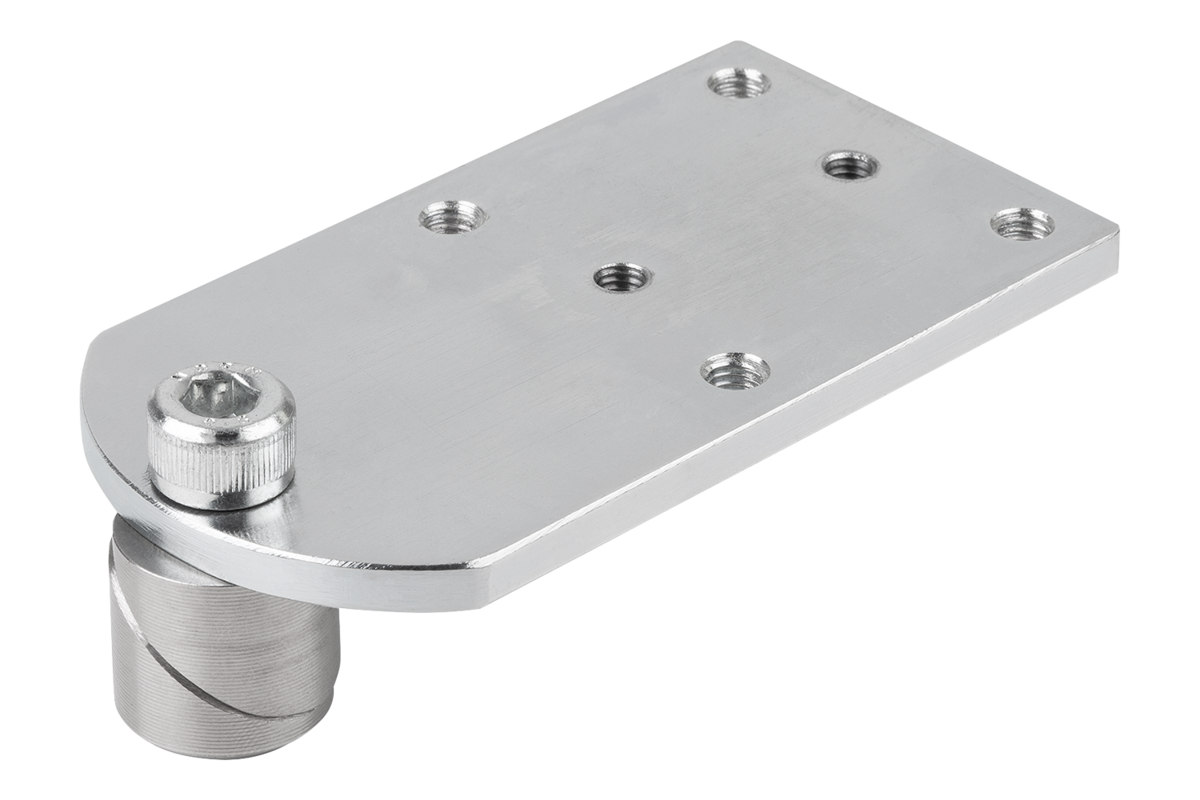

        Broche de serrage acier ou Inox avec plaque d'adaptation, forme B

Description de l'article/illustrations du produit

DescriptionMatière :Finition :Plaque d'adaptation zinguée.
Clavettes de serrage brunies ou naturelles.Nota :Les plaques d'adaptation offrent une compatibilité entre la sauterelle à levier Kipp et le gabarit de perçage 4, pour les plaques à trame et les plaques avec alésage Ø16 mm, Ø20 mm et Ø28 mm.
Une rotation de la vis CHC permet de serrer les pièces de la broche de serrage dans l'alésage.Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique 04756_B Broche de serrage acier ou Inox avec plaque d'adaptation, forme B

154 kB

Dessins

Sélection/filtre d'articles

Référence	Forme	Matière du corps de base	B	B1	B2	D	D1	D2	H	H1	L	L1	L2	L3	L4	S	SW	Prix
04756-0116	B	acier	52	7	38	16	M5	M6	30,5	17,5	96	11	30	7	38	5	6	37.96 CHF
04756-1120	B	acier inoxydable	52	7	38	20	M5	M6	34	21	96	11	30	7	38	5	6	41.56 CHF
04756-0128	B	acier	52	7	38	28	M5	M6	41	28	96	11	30	7	38	5	6	48.75 CHF
