        Bride ouverte à nez et à insert

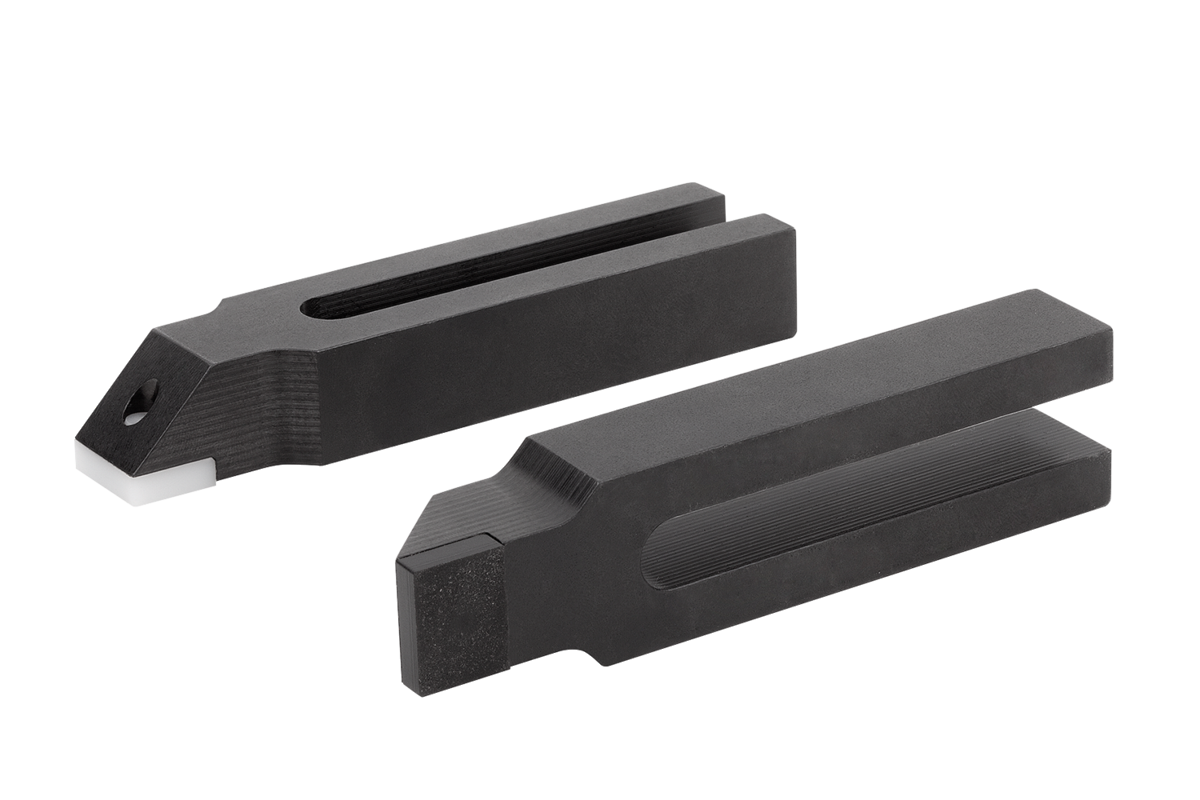

Description de l'article/illustrations du produit

DescriptionMatière :Acier de traitement.
Insert en POM ou en polyuréthane 99 Shore A.Finition :Bruni.Nota :L'insert emmanché en plastique offre une protection maximale contre toute détérioration des surfaces fragiles des pièces usinées.Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique 04131 Bride ouverte à nez et à insert

138 kB

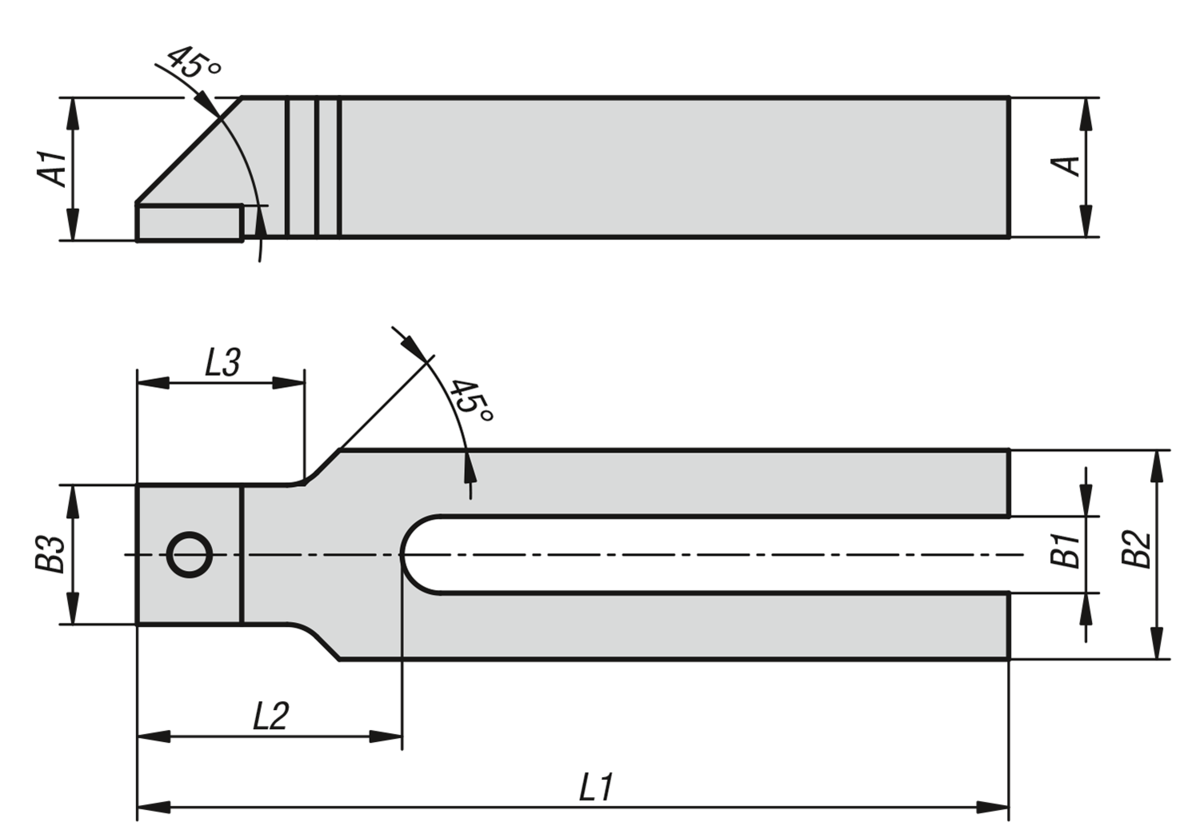

Dessins

Sélection/filtre d'articles

Référence	Matière de composant	L1	A	A1	B1	B2	B3	L2	L3	pour vis	Prix
04131-110008	Polyacetal	100	15	15,5	9	30	16	32	18	M8	28.93 CHF
04131-112510	Polyacetal	125	20	20,5	11	30	20	38	24	M10	34.85 CHF
04131-116012	Polyacetal	160	25	25,5	14	40	24	47	30	M12	39.49 CHF
04131-210008	polyurethane	100	15	15,5	9	30	16	32	18	M8	33.23 CHF
04131-212510	polyurethane	125	20	20,5	11	30	20	38	24	M10	38.45 CHF
04131-216012	polyurethane	160	25	25,5	14	40	24	47	30	M12	42.89 CHF
