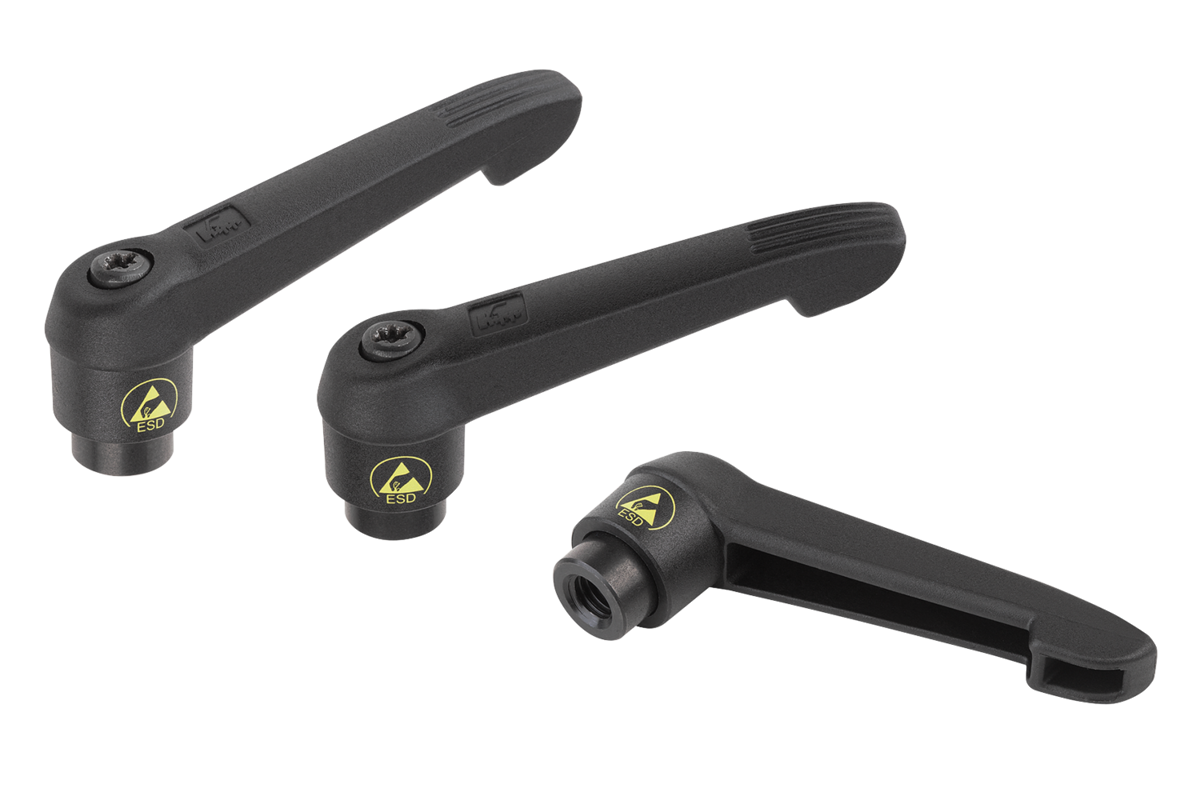

Manette indexable avec insert taraudé et poignée en plastique

retour

Produits
- Vue d'ensemble des produits
  - Système flexible de pièces standardisées
    - Eléments de manoeuvre
      - Leviers de blocage, manettes indexables
        Manette indexable avec insert taraudé et poignée en plastique

Description de l'article/illustrations du produit

DescriptionMatière :Manette en plastique renforcé de fibre de verre, couronne dentée en zinc injecté haute pression.
Insert en acier, classe de résistance 5.8.Finition :Acier bruni.Sur demande :Autres taraudages et finitions spéciales.
La cote «H1» est disponible dans d’autres longueurs (prix spécifique).Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique 06600 Manette indexableavec insert taraudé et poignée en plastique

562 kB

Dessins

Aperçu des articles (comprimé)

Sélection/filtre d'articles

Référence	Couleur du corps de base	Matière du corps de base	Taille	X	T	D	D1	D2	H	H1	H2	H3	H4	A	A1	B	Nombre de dents	Prix
06600-1041	gris foncé RAL 7021	plastique	1	M4	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	3.51 CHF
06600-1042	orangé pur RAL 2004	plastique	1	M4	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	3.51 CHF
06600-10416	jaune colza RAL 1021	plastique	1	M4	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	3.51 CHF
06600-10484	rouge traffic RAL 3020	plastique	1	M4	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	3.51 CHF
06600-10486	vert sécurité RAL 6032	plastique	1	M4	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	3.51 CHF
06600-10487	bleu traffic RAL 5017	plastique	1	M4	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	3.51 CHF
06600-10488	gris clair RAL 7035	plastique	1	M4	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	3.51 CHF
06600-1051	gris foncé RAL 7021	plastique	1	M5	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	3.51 CHF
06600-1052	orangé pur RAL 2004	plastique	1	M5	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	3.51 CHF
06600-10516	jaune colza RAL 1021	plastique	1	M5	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	3.51 CHF
06600-10584	rouge traffic RAL 3020	plastique	1	M5	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	3.51 CHF
06600-10586	vert sécurité RAL 6032	plastique	1	M5	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	3.51 CHF
06600-10587	bleu traffic RAL 5017	plastique	1	M5	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	3.51 CHF
06600-10588	gris clair RAL 7035	plastique	1	M5	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	3.51 CHF
06600-1061	gris foncé RAL 7021	plastique	1	M6	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	3.51 CHF
06600-1062	orangé pur RAL 2004	plastique	1	M6	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	3.51 CHF
06600-10616	jaune colza RAL 1021	plastique	1	M6	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	3.51 CHF
06600-10684	rouge traffic RAL 3020	plastique	1	M6	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	3.51 CHF
06600-10686	vert sécurité RAL 6032	plastique	1	M6	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	3.51 CHF
06600-10687	bleu traffic RAL 5017	plastique	1	M6	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	3.51 CHF
06600-10688	gris clair RAL 7035	plastique	1	M6	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	3.51 CHF
06600-2061	gris foncé RAL 7021	plastique	2	M6	12	13,5	18	19,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	4.16 CHF
06600-2062	orangé pur RAL 2004	plastique	2	M6	12	13,5	18	19,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	4.16 CHF
06600-20616	jaune colza RAL 1021	plastique	2	M6	12	13,5	18	19,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	4.16 CHF
06600-20684	rouge traffic RAL 3020	plastique	2	M6	12	13,5	18	19,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	4.16 CHF
06600-20686	vert sécurité RAL 6032	plastique	2	M6	12	13,5	18	19,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	4.16 CHF
06600-20687	bleu traffic RAL 5017	plastique	2	M6	12	13,5	18	19,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	4.16 CHF
06600-20688	gris clair RAL 7035	plastique	2	M6	12	13,5	18	19,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	4.16 CHF
06600-2081	gris foncé RAL 7021	plastique	2	M8	12	13,5	18	19,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	4.16 CHF
06600-2082	orangé pur RAL 2004	plastique	2	M8	12	13,5	18	19,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	4.16 CHF
06600-20816	jaune colza RAL 1021	plastique	2	M8	12	13,5	18	19,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	4.16 CHF
06600-20884	rouge traffic RAL 3020	plastique	2	M8	12	13,5	18	19,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	4.16 CHF
06600-20886	vert sécurité RAL 6032	plastique	2	M8	12	13,5	18	19,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	4.16 CHF
06600-20887	bleu traffic RAL 5017	plastique	2	M8	12	13,5	18	19,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	4.16 CHF
06600-20888	gris clair RAL 7035	plastique	2	M8	12	13,5	18	19,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	4.16 CHF
06600-3081	gris foncé RAL 7021	plastique	3	M8	14	16	21,5	23	37	10	24	53,5	58	80	91,5	11	22	5.15 CHF
06600-3082	orangé pur RAL 2004	plastique	3	M8	14	16	21,5	23	37	10	24	53,5	58	80	91,5	11	22	5.15 CHF
06600-30816	jaune colza RAL 1021	plastique	3	M8	14	16	21,5	23	37	10	24	53,5	58	80	91,5	11	22	5.15 CHF
06600-30884	rouge traffic RAL 3020	plastique	3	M8	14	16	21,5	23	37	10	24	53,5	58	80	91,5	11	22	5.15 CHF
06600-30886	vert sécurité RAL 6032	plastique	3	M8	14	16	21,5	23	37	10	24	53,5	58	80	91,5	11	22	5.15 CHF
06600-30887	bleu traffic RAL 5017	plastique	3	M8	14	16	21,5	23	37	10	24	53,5	58	80	91,5	11	22	5.15 CHF
06600-30888	gris clair RAL 7035	plastique	3	M8	14	16	21,5	23	37	10	24	53,5	58	80	91,5	11	22	5.15 CHF
06600-3101	gris foncé RAL 7021	plastique	3	M10	14	16	21,5	23	37	10	24	53,5	58	80	91,5	11	22	5.15 CHF
06600-3102	orangé pur RAL 2004	plastique	3	M10	14	16	21,5	23	37	10	24	53,5	58	80	91,5	11	22	5.15 CHF
06600-31016	jaune colza RAL 1021	plastique	3	M10	14	16	21,5	23	37	10	24	53,5	58	80	91,5	11	22	5.15 CHF
06600-31084	rouge traffic RAL 3020	plastique	3	M10	14	16	21,5	23	37	10	24	53,5	58	80	91,5	11	22	5.15 CHF
06600-31086	vert sécurité RAL 6032	plastique	3	M10	14	16	21,5	23	37	10	24	53,5	58	80	91,5	11	22	5.15 CHF
06600-31087	bleu traffic RAL 5017	plastique	3	M10	14	16	21,5	23	37	10	24	53,5	58	80	91,5	11	22	5.15 CHF
06600-31088	gris clair RAL 7035	plastique	3	M10	14	16	21,5	23	37	10	24	53,5	58	80	91,5	11	22	5.15 CHF
06600-4101	gris foncé RAL 7021	plastique	4	M10	17	19	25,5	27,5	43	10	26	61	66	95	109	13	24	6.50 CHF
06600-4102	orangé pur RAL 2004	plastique	4	M10	17	19	25,5	27,5	43	10	26	61	66	95	109	13	24	6.50 CHF
06600-41016	jaune colza RAL 1021	plastique	4	M10	17	19	25,5	27,5	43	10	26	61	66	95	109	13	24	6.50 CHF
06600-41084	rouge traffic RAL 3020	plastique	4	M10	17	19	25,5	27,5	43	10	26	61	66	95	109	13	24	6.50 CHF
06600-41086	vert sécurité RAL 6032	plastique	4	M10	17	19	25,5	27,5	43	10	26	61	66	95	109	13	24	6.50 CHF
06600-41087	bleu traffic RAL 5017	plastique	4	M10	17	19	25,5	27,5	43	10	26	61	66	95	109	13	24	6.50 CHF
06600-41088	gris clair RAL 7035	plastique	4	M10	17	19	25,5	27,5	43	10	26	61	66	95	109	13	24	6.50 CHF
06600-4121	gris foncé RAL 7021	plastique	4	M12	17	19	25,5	27,5	43	10	26	61	66	95	109	13	24	6.50 CHF
06600-4122	orangé pur RAL 2004	plastique	4	M12	17	19	25,5	27,5	43	10	26	61	66	95	109	13	24	6.50 CHF
06600-41216	jaune colza RAL 1021	plastique	4	M12	17	19	25,5	27,5	43	10	26	61	66	95	109	13	24	6.50 CHF
06600-41284	rouge traffic RAL 3020	plastique	4	M12	17	19	25,5	27,5	43	10	26	61	66	95	109	13	24	6.50 CHF
06600-41286	vert sécurité RAL 6032	plastique	4	M12	17	19	25,5	27,5	43	10	26	61	66	95	109	13	24	6.50 CHF
06600-41287	bleu traffic RAL 5017	plastique	4	M12	17	19	25,5	27,5	43	10	26	61	66	95	109	13	24	6.50 CHF
06600-41288	gris clair RAL 7035	plastique	4	M12	17	19	25,5	27,5	43	10	26	61	66	95	109	13	24	6.50 CHF
06600-5121	gris foncé RAL 7021	plastique	5	M12	23	23	30	32,5	49	12	33	72	77	110	126	15,5	26	7.87 CHF
06600-5122	orangé pur RAL 2004	plastique	5	M12	23	23	30	32,5	49	12	33	72	77	110	126	15,5	26	7.87 CHF
06600-51216	jaune colza RAL 1021	plastique	5	M12	23	23	30	32,5	49	12	33	72	77	110	126	15,5	26	7.87 CHF
06600-51284	rouge traffic RAL 3020	plastique	5	M12	23	23	30	32,5	49	12	33	72	77	110	126	15,5	26	7.87 CHF
06600-51286	vert sécurité RAL 6032	plastique	5	M12	23	23	30	32,5	49	12	33	72	77	110	126	15,5	26	7.87 CHF
06600-51287	bleu traffic RAL 5017	plastique	5	M12	23	23	30	32,5	49	12	33	72	77	110	126	15,5	26	7.87 CHF
06600-51288	gris clair RAL 7035	plastique	5	M12	23	23	30	32,5	49	12	33	72	77	110	126	15,5	26	7.87 CHF
06600-5161	gris foncé RAL 7021	plastique	5	M16	23	23	30	32,5	49	12	33	72	77	110	126	15,5	26	7.87 CHF
06600-5162	orangé pur RAL 2004	plastique	5	M16	23	23	30	32,5	49	12	33	72	77	110	126	15,5	26	7.87 CHF
06600-51616	jaune colza RAL 1021	plastique	5	M16	23	23	30	32,5	49	12	33	72	77	110	126	15,5	26	7.87 CHF
06600-51684	rouge traffic RAL 3020	plastique	5	M16	23	23	30	32,5	49	12	33	72	77	110	126	15,5	26	7.87 CHF
06600-51686	vert sécurité RAL 6032	plastique	5	M16	23	23	30	32,5	49	12	33	72	77	110	126	15,5	26	7.87 CHF
06600-51687	bleu traffic RAL 5017	plastique	5	M16	23	23	30	32,5	49	12	33	72	77	110	126	15,5	26	7.87 CHF
06600-51688	gris clair RAL 7035	plastique	5	M16	23	23	30	32,5	49	12	33	72	77	110	126	15,5	26	7.87 CHF
