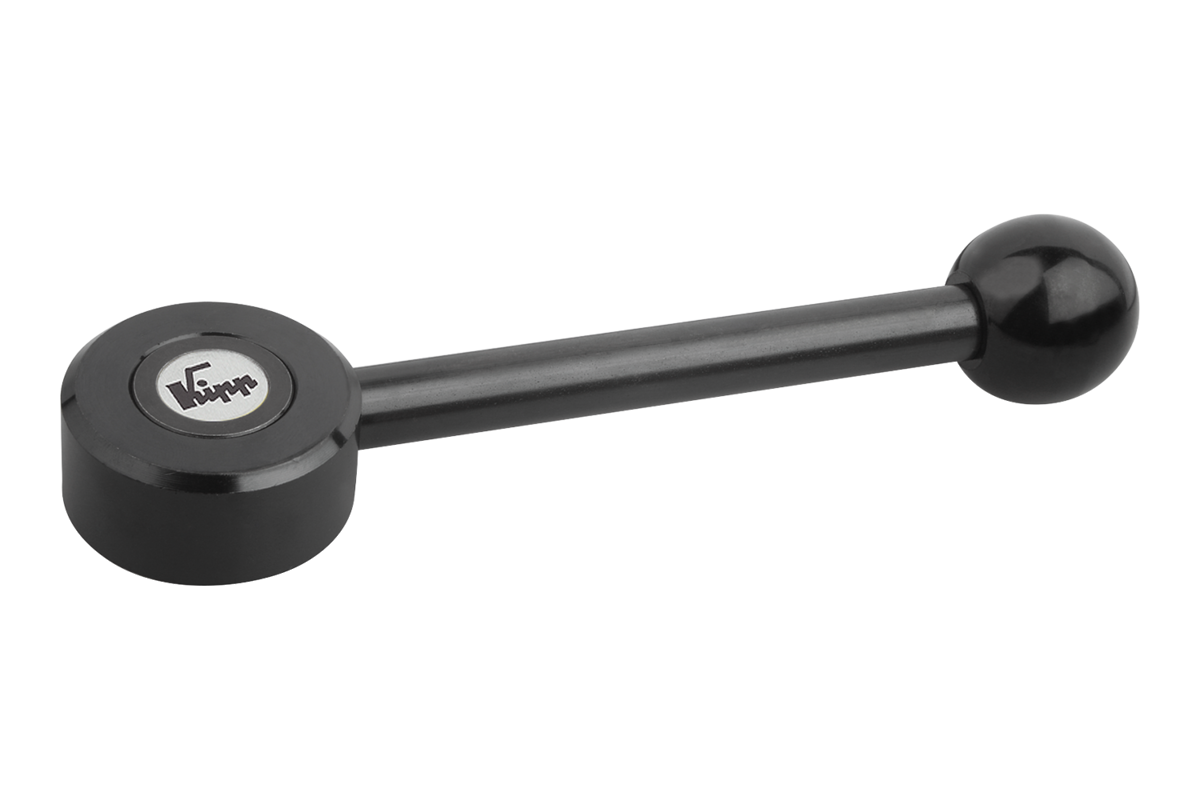

        Levier de serrage plat avec taraudage, 0 degré

Description de l'article/illustrations du produit

DescriptionMatière :Insert : acier, classe de résistance 5.8.
Boule : plastique noir.Finition :Bruni.Sur demande :Autres taraudages et finitions spéciales.
Les cotes «H1» et «A» sont disponibles dans d’autres longueurs (prix spécifique).Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique 06390_0 Levier de serrage plat avec taraudage, 0 degré

100 kB

Dessins

Sélection/filtre d'articles

Référence	Forme	X	T	A=Longueur de poignée	D	D1	D2	D3	H	H1	H2	H3	Nombre de dents	Prix
06390-1061	0°	M6	18	102	13,5	33	25	10	19	2	12	23	26	17.80 CHF
06390-1081	0°	M8	18	102	13,5	33	25	10	19	2	12	23	26	17.80 CHF
06390-2101	0°	M10	21	131	19	41	30	12	22	2	13,5	26	30	22.03 CHF
06390-2121	0°	M12	21	131	19	41	30	12	22	2	13,5	26	30	22.03 CHF
06390-3121	0°	M12	27	148	23	45	37	14	28	2	17	33	36	25.94 CHF
06390-3161	0°	M16	27	148	23	45	37	14	28	2	17	33	36	25.94 CHF
