        Boule lisse DIN 319 extension de gamme

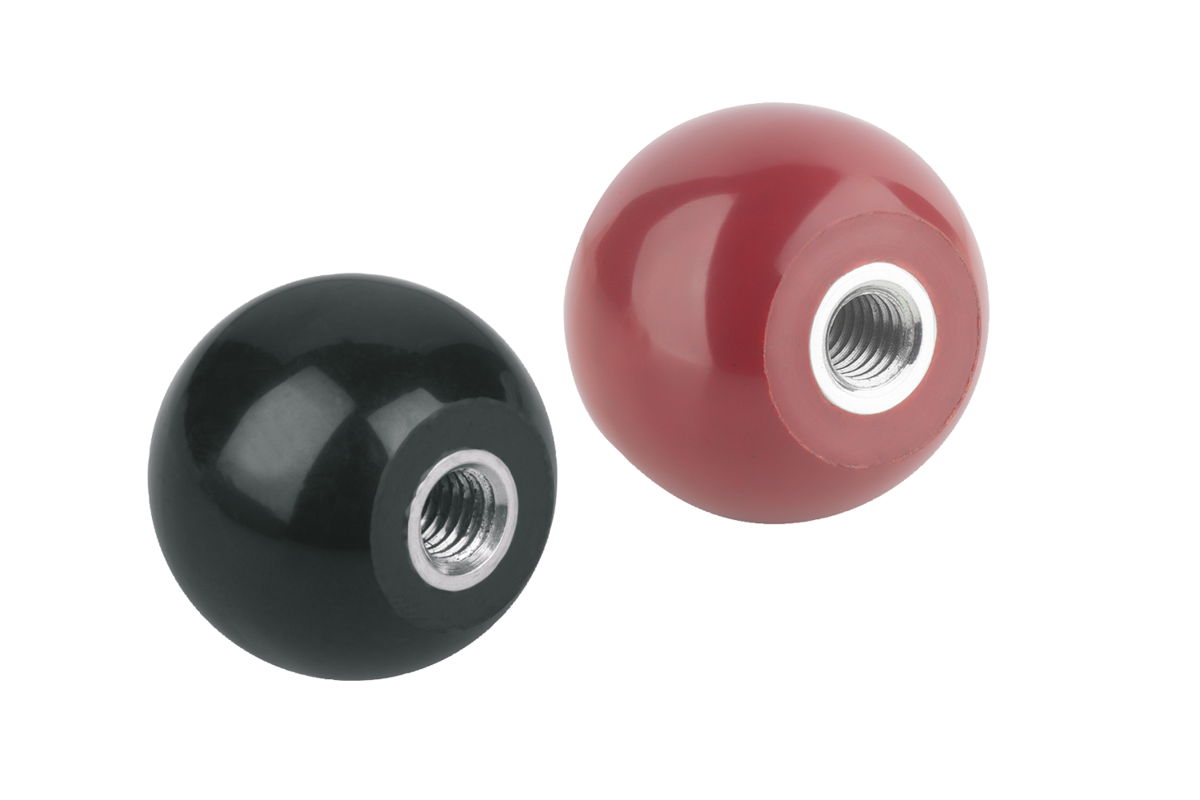

        Boule lisse DIN 319 extension de gamme, forme E, avec douille taraudée

Description de l'article/illustrations du produit

DescriptionMatière :Plastique thermodurcissable PF 31 noir.
Insert : acier zingué.Finition :Poli finition miroir.Nota :Le modèle 06250-21604 est avec insert en laiton.
Les modèles 06250-23008, 06250-23508 et 06250-24008 sont avec insert en acier, cuivré. Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique 06250_E Boule lisse DIN 319 extension de gamme, forme E, avec douille taraudée

192 kB

Dessins

Sélection/filtre d'articles

Référence	Forme	Couleur du corps de base	D	D1	D6	H	T	Prix
06250-21604	E	noir	M4	16	8	15	6	0.65 CHF
06250-22005	E	noir	M5	20	12	18	7,5	0.66 CHF
06250-22006	E	noir	M6	20	12	18	9	0.74 CHF
06250-22506	E	noir	M6	25	15	23	9	0.79 CHF
06250-22508	E	noir	M8	25	15	23	12	0.97 CHF
06250-23008	E	noir	M8	30	16	28	12	1.30 CHF
06250-23208	E	noir	M8	32	18	29	12	1.46 CHF
06250-23210	E	noir	M10	32	18	29	15	1.48 CHF
06250-23508	E	noir	M8	36	17	33	14	1.45 CHF
06250-23510	E	noir	M10	36	17	33	14	1.50 CHF
06250-24008	E	noir	M8	40	20	37,5	14	1.80 CHF
06250-24010	E	noir	M10	40	20	37,5	15	1.86 CHF
06250-24012	E	noir	M12	40	20	37,5	18	2.11 CHF
06250-24510	E	noir	M10	45	20	43	22	2.38 CHF
06250-24512	E	noir	M12	45	20	43	21	2.45 CHF
06250-25010	E	noir	M10	50	22	48	15	2.90 CHF
06250-25012	E	noir	M12	50	28	48	18	3.12 CHF
06250-220051	E	rouge	M5	20	12	18	7,5	0.84 CHF
06250-225061	E	rouge	M6	25	15	23	9	1.04 CHF
06250-230081	E	rouge	M8	30	16	28	12	1.82 CHF
06250-235101	E	rouge	M10	36	17	33	14	2.26 CHF
06250-240101	E	rouge	M10	40	20	37,5	15	2.60 CHF
06250-240121	E	rouge	M12	40	20	37,5	18	2.95 CHF
06250-250121	E	rouge	M12	50	28	48	18	4.36 CHF
