        Manivelle droite similaire à DIN 469

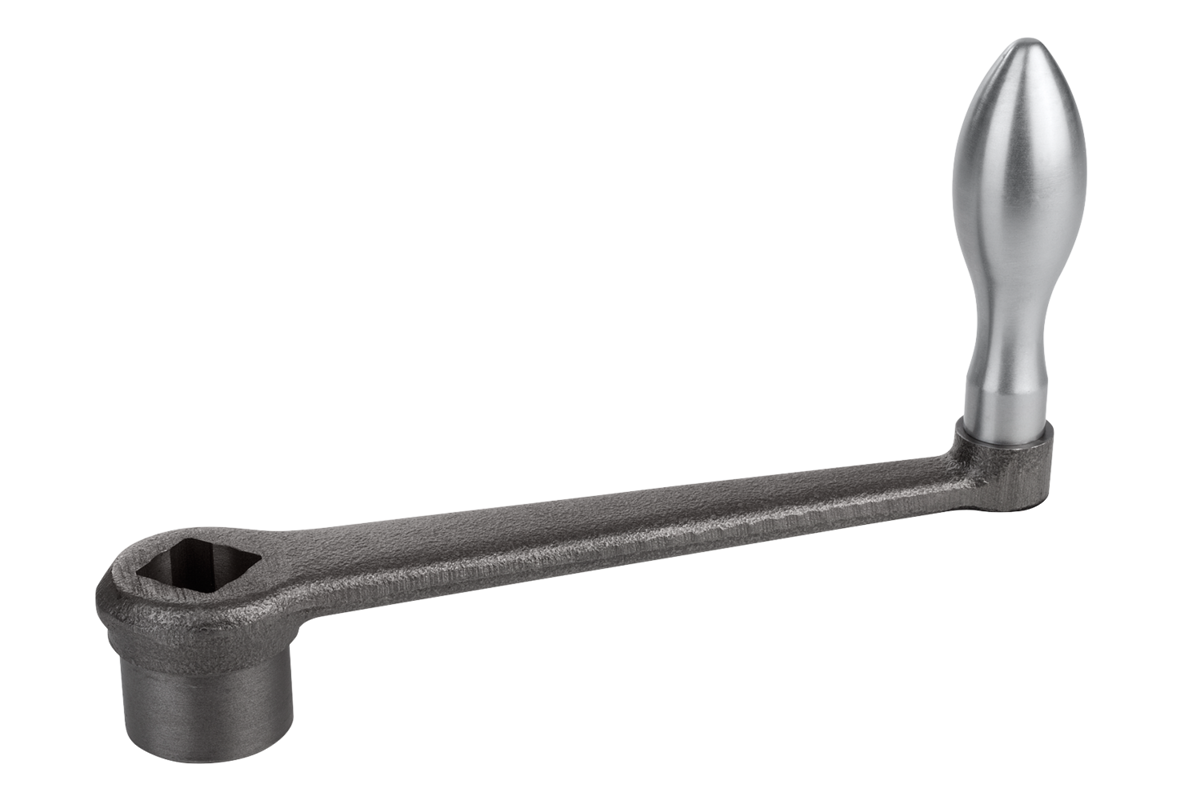

        Manivelle droite similaires à DIN 469, forme D, poignée tournante

Description de l'article/illustrations du produit

DescriptionMatière :Corps de manivelle : fonte malléable ou fonte sphéroïdale.Finition :Grenaillée.Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique 06490_D Manivelle droite similaires à DIN 469, forme D, poignée tournante

124 kB

Dessins

Sélection/filtre d'articles

Référence	Forme	A	D1	H	H1	H2	H3	SW	Diamètre poignée	Prix
06490-206X10	D	63	20	80	52	20	28	10+0,2	16	22.14 CHF
06490-208X10	D	80	24	98	65	24	33	10+0,2	20	24.89 CHF
06490-208X12	D	80	24	98	65	24	33	12+0,2	20	24.89 CHF
06490-210X12	D	100	28	102	65	28	37	12+0,2	20	25.69 CHF
06490-210X14	D	100	28	102	65	28	37	14+0,3	20	25.69 CHF
06490-212X14	D	125	34	120	80	34	40	14+0,3	25	32.42 CHF
06490-212X17	D	125	34	120	80	34	40	17+0,3	25	32.42 CHF
06490-216X17	D	160	37	131	83	38	48	17+0,3	25	35.98 CHF
06490-216X19	D	160	37	131	83	38	48	19+0,3	25	35.98 CHF
06490-220X19	D	200	40	158	105	44	53	19+0,3	32	52.54 CHF
06490-220X22	D	200	40	158	105	44	53	22+0,3	32	52.54 CHF

Autres articles de cette catégorie

06490_F

Manivelle droite similaires à DIN 469, forme F, poignée fixe
