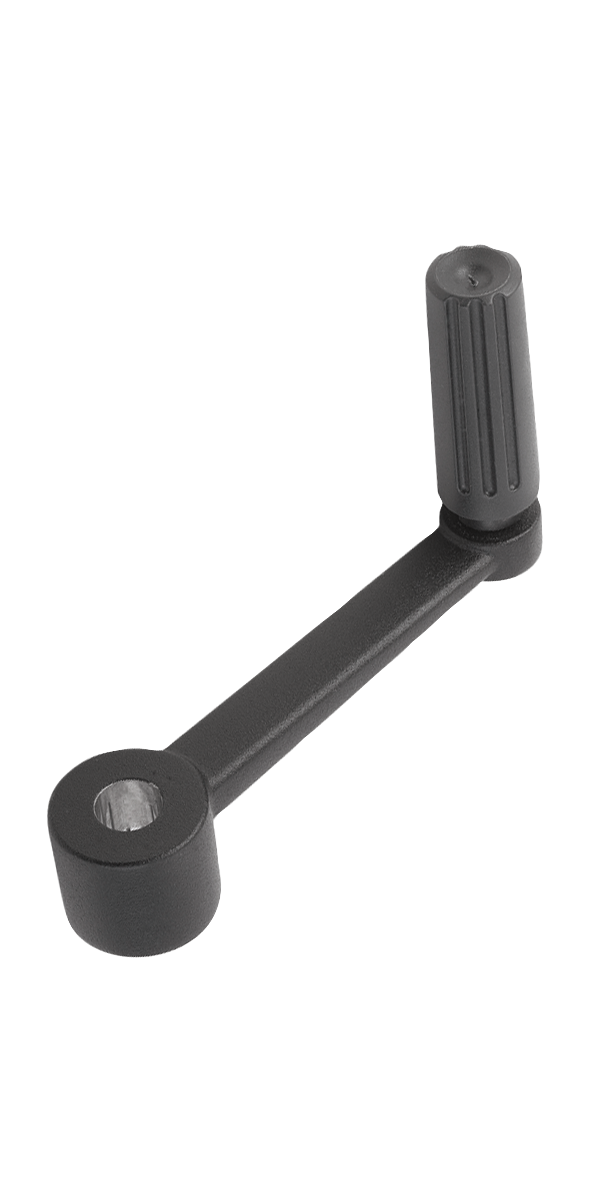

06503_PBManivelle en aluminium avec poignée cylindrique tournante, avec... |
retour |
|
Description de l'article/illustrations du produit |
|
|
DescriptionMatière :Manivelle en aluminium.
Poignée cylindrique en thermoplastique et acier.Finition :Manivelle avec revêtement de poudre noire.
Thermoplastique gris foncé.
Pièces en acier brunies.Nota :Similaire à DIN 469.
Pour les modèles avec perçage transversal, la fixation s'effectue à l'aide de la vis sans tête ISO 4027 (DIN 914).Caractéristiques : TéléchargementLes informations sont ici réunies sous forme de fichier PDF :
Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
|
Sélection/filtre d'articles |
|
| Référence | Finition 1 | Finition 2 | A | D
| D2 | D3 | D7 | H | H1 | H2 | H3 | H4 | L | CAO | Acc. | Prix | Commander |
|---|
| 06503-3110 | alésage sans rainure | sans vis de serrage | 80 | 24 | 10 | 16 | - | 71,1 | 49,1 | 22 | 13,4 | - | 100 |  | | 19.22 CHF | | | 06503-3212 | alésage sans rainure | sans vis de serrage | 100 | 28 | 12 | 20 | - | 87,4 | 61,4 | 26 | 16 | - | 124 | | | 20.46 CHF | | | 06503-3314 | alésage sans rainure | sans vis de serrage | 125 | 30 | 14 | 25 | - | 110,5 | 82,5 | 28 | 15,8 | - | 153 | | | 25.68 CHF | | | 06503-3417 | alésage sans rainure | sans vis de serrage | 160 | 34 | 17 | 25 | - | 114,5 | 82,5 | 32 | 19,6 | - | 190 | | | 28.48 CHF | | | 06503-31106 | alésage sans rainure | avec vis de serrage | 80 | 24 | 10 | 16 | M6 | 71,1 | 49,1 | 22 | 13,4 | 7,5 | 100 | | | 23.58 CHF | | | 06503-32126 | alésage sans rainure | avec vis de serrage | 100 | 28 | 12 | 20 | M6 | 87,4 | 61,4 | 26 | 16 | 7,5 | 124 | | | 24.78 CHF | | | 06503-33146 | alésage sans rainure | avec vis de serrage | 125 | 30 | 14 | 26 | M6 | 111 | 83 | 28 | 15,8 | 7,5 | 153 | | | 29.96 CHF | | | 06503-34176 | alésage sans rainure | avec vis de serrage | 160 | 34 | 17 | 26 | M6 | 115 | 83 | 32 | 19,6 | 7,5 | 190 | | | 32.74 CHF | |
