Description de l'article/illustrations du produit

DescriptionDescription du produit :Les doigts d’indexage sont utilisés lorsqu'il faut éviter tout déplacement de la position d'arrêt sous l'effet de forces transversales.
Par exemple pour le verrouillage de la longueur et de la hauteur ainsi que le verrouillage de la position dans la construction de machines, de meubles et de véhicules spéciaux.

Les doigts d'indexage avec commande à distance sont utilisés lorsque des espaces inaccessibles rendent la manipulation difficile ou lorsqu'une commande à distance est nécessaire pour des raisons d'ergonomie et de sécurité.

Le couplage entre le doigt d'indexage et le côté opérateur s'effectue avec un câble Bowden. L'association du doigt d'indexage et de l'élément de commande forme un système complet pouvant convenir à de nombreuses applications. Si le désengagement doit s'effectuer de manière durable et qu'il faut éviter un rappel du doigt d'arrêt, il convient d'utiliser l'élément d'actionnement de forme D avec fonction de verrouillage.
En guise d'alternative à l'élément de commande, le raccord vissé (Ø5 x 7 mm) fourni sert à intégrer un élément de commande séparé au système.

Le câble Bowden est disponible en différentes longueurs.
Afin de garantir un ajustement parfait à l'application concernée, le câble Bowden peut être raccourci en conséquence lors du montage.

Une sélection de matériaux et de revêtements appropriés permet d'assurer la protection contre la corrosion. Le câble et la gaine de câble Bowden peuvent être facilement remplacés si nécessaire.
Matière :Élément de commande en Inox.
Bouton de manœuvre en thermoplastique.
Finition :Bouton de manœuvre en thermoplastique gris foncé.
Capsule en thermoplastique noir, gris, rouge ou jaune.
Remarques concernant la commande :Les doigts d'indexage avec commande à distance et l'élément de commande doivent être commandés séparément.Nota :Lors de l'installation de câbles Bowden, il convient de tenir compte des points suivants :
la longueur de l'extrémité libre du câble peut varier en fonction de l'angle de pose, du rayon de courbure et de la charge. Ainsi, la longueur de la contre-butée (gaine de câble) doit être ajustée à l'aide de la vis d'arrêt fournie après la pose du câble Bowden. La vis d'arrêt permet de régler en même temps la précontrainte du système de câble Bowden.
Lors de la pose, il convient de veiller tout particulièrement à respecter le rayon de courbure minimal, en l'occurrence R = 65 mm. Un rayon trop serré peut entraîner une usure accrue et une augmentation des frottements.
Il convient également d'éviter de descendre momentanément en dessous du rayon de courbure minimal lors du montage afin de ne pas endommager la gaine de câble. Par ailleurs, la gaine est uniquement conçue pour absorber les forces de pression. Si elle est trop tendue, la spirale interne est étirée et endommagée de façon permanente.
Sur demande :Finitions spéciales.Accessoires :Écrous 07212.
Supports de doigt d'indexage 03099.
Entretoises 03089.
Douilles de positionnement 03099-50.
Élément de commande 03096-10-12420.
Contenu de la livraisonÉlément de commande avec capsule en plastique.Indication de dessin :
1) Doigt d'indexage
2) Gaine de câble Bowden
3) Câble Bowden
4) Vis d'arrêt
5) Élément de commande
6) Raccord vissé
7) Capsule

Forme D:avec encoche d'arrêt, avec contre-écrou
Caractéristiques  :
RoHS
TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
 Fiche technique 03096-10_DE Éléments de commande pour doigts d'indexage avec commande à distance 302 kB

Dessins

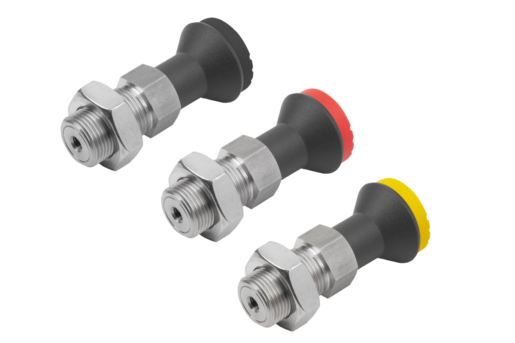

Éléments de commande pour doigts d'indexage avec commande à distance

Sélection/filtre d'articles

RéférenceCouleur
capsule
D
Taraudage
D1

D2LL1L2L3Course
S
SW1SW2CAOAcc.PrixCommander
03096-10-1442006gris foncé RAL 7021M6M20x1,5337628122562230 40.59 CHF
03096-10-14420106orange RAL 2004M6M20x1,5337628122562230 40.59 CHF
03096-10-14420206vert sécurité RAL 6032M6M20x1,5337628122562230 40.59 CHF
03096-10-14420306bleu RAL 5017M6M20x1,5337628122562230 40.59 CHF
03096-10-14420506gris clair RAL 7035M6M20x1,5337628122562230 40.59 CHF
03096-10-14420606rouge traffic RAL 3020M6M20x1,5337628122562230 40.59 CHF
03096-10-14420706jaune colza RAL 1021M6M20x1,5337628122562230 40.59 CHF
03096-10-1442008gris foncé RAL 7021M6M20x1,5337628122582230 40.59 CHF
03096-10-14420108orange RAL 2004M6M20x1,5337628122582230 40.59 CHF
03096-10-14420208vert sécurité RAL 6032M6M20x1,5337628122582230 40.59 CHF
03096-10-14420308bleu RAL 5017M6M20x1,5337628122582230 40.59 CHF
03096-10-14420508gris clair RAL 7035M6M20x1,5337628122582230 40.59 CHF
03096-10-14420608rouge traffic RAL 3020M6M20x1,5337628122582230 40.59 CHF
03096-10-14420708jaune colza RAL 1021M6M20x1,5337628122582230 40.59 CHF
03096-10-1442010gris foncé RAL 7021M6M20x1,53376281225102230 40.59 CHF
03096-10-14420110orange RAL 2004M6M20x1,53376281225102230 40.59 CHF
03096-10-14420210vert sécurité RAL 6032M6M20x1,53376281225102230 40.59 CHF
03096-10-14420310bleu RAL 5017M6M20x1,53376281225102230 40.59 CHF
03096-10-14420510gris clair RAL 7035M6M20x1,53376281225102230 40.59 CHF
03096-10-14420610rouge traffic RAL 3020M6M20x1,53376281225102230 40.59 CHF
03096-10-14420710jaune colza RAL 1021M6M20x1,53376281225102230 40.59 CHF
03096-10-1442012gris foncé RAL 7021M6M20x1,53376281225122230 40.59 CHF
03096-10-14420112orange RAL 2004M6M20x1,53376281225122230 40.59 CHF
03096-10-14420212vert sécurité RAL 6032M6M20x1,53376281225122230 40.59 CHF
03096-10-14420312bleu RAL 5017M6M20x1,53376281225122230 40.59 CHF
03096-10-14420512gris clair RAL 7035M6M20x1,53376281225122230 40.59 CHF
03096-10-14420612rouge traffic RAL 3020M6M20x1,53376281225122230 40.59 CHF
03096-10-14420712jaune colza RAL 1021M6M20x1,53376281225122230 40.59 CHF
