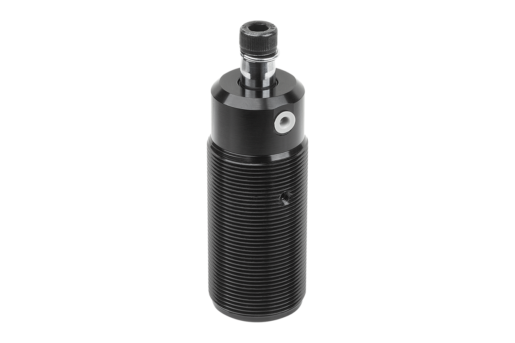

        Vérin de bridage pivotant pneumatique à visser

Description de l'article/illustrations du produit

DescriptionMatière :Corps de base en aluminium.
Piston en acier.Finition :Corps de base anodisé noir.
Piston chromé dur.Nota :Les vérins de bridage pivotants pneumatiques à visser sont utilisés dans les applications où de faibles forces de serrage sont suffisantes, ou lorsqu'il faut laisser le champ libre pour placer ou enlever la pièce à usiner.
Leur forme permet un montage peu encombrant. Le vérin de bridage pivotant peut être ajusté en hauteur à l'aide du raccord fileté et est adapté à un montage encastré dans le dispositif.

En raison de la fonction double effet du vérin de bridage, le piston est déplacé vers le bas et vers le haut à l'aide de la pression.
La course totale du vérin de bridage pivotant est constituée d'une course d'approche et d'une course de serrage. Au début du processus de serrage, le bras de serrage effectue une course d'approche en pivotant à 90° vers le bas. A la suite de ce mouvement, la course de serrage est linéaire vers le bas. Le serrage de la pièce à usiner doit être exclusivement assuré par la course de serrage.

Le vérin de bridage pivotant ne doit pas être gêné dans son mouvement de pivotement. F1 = pour une pression de service autorisée max. de 6 bars.

Le vérin de bridage pivotant à visser peut être fixé à l'aide d'un écrou à encoche DIN 70852 (07590-05) ou d'une bride filetée (05610-20).

Le vérin de bridage pivotant ne doit être utilisé qu'avec de l'air lubrifié.

Vis et bague élastique incluses pour la fixation des bras de serrage disponibles en option.

Bras de serrage, écrou à encoche et bride filetée non inclus dans la livraison.Accessoires :05620 Bras de serrage pour vérin de bridage pivotant.
07590-05 Écrou à encoche DIN 70852.

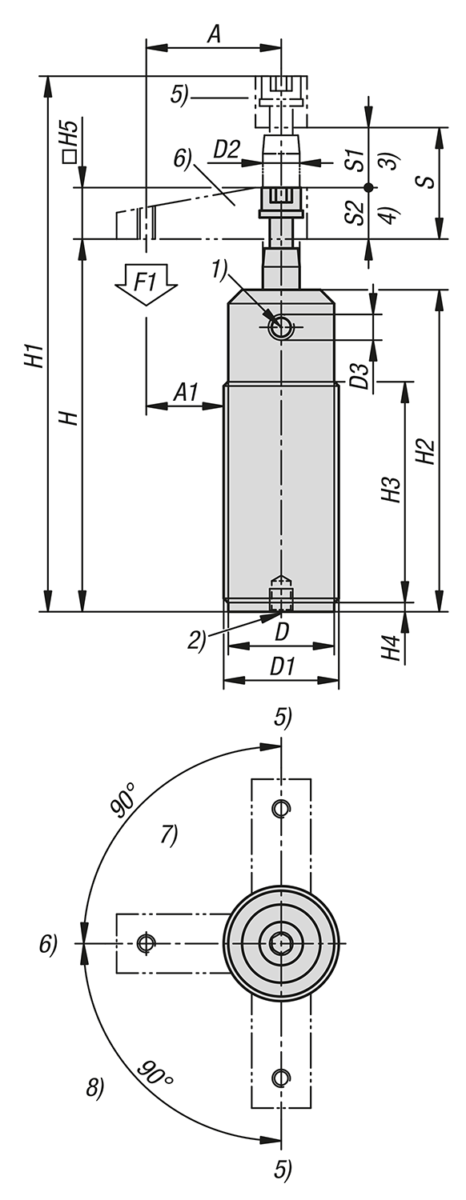

05610-20 Bride filetée.Indication de dessin :

1) Serrage
2) Desserrage
3) Course d'approche
4) Course de serrage
5) Desserré
6) Serré
7) Pivotant à gauche
8) Pivotant à droite

Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique 05610-05 Vérin de bridage pivotant pneumatique à visser

285 kB

Dessins

Sélection/filtre d'articles

Référence	Taille	Finition 2	Type de forme	A	A1	D	D1	D2	D3	D4	Prix
05610-05-112	12	à visser	pivotement à droite	35	22,5	22,5	M25X1,5	8	M5	M5	323.43 CHF
05610-05-116	16	à visser	pivotement à droite	41	26	27,5	M30x1,5	8	M5	M5	323.43 CHF
05610-05-120	20	à visser	pivotement à droite	48	30,5	32,5	M35x1,5	12	M5	M8	323.43 CHF
05610-05-125	25	à visser	pivotement à droite	50	30	38	M40x1,5	14	M5	M8	323.43 CHF
05610-05-132	32	à visser	pivotement à droite	60	35	48	M50x1,5	16	G1/8	M8	335.41 CHF
05610-05-140	40	à visser	pivotement à droite	70	42,5	53	M55X1,5	16	G1/8	M8	378.00 CHF
05610-05-150	50	à visser	pivotement à droite	80	47,5	62	M65X1,5	20	G1/8	M10	461.86 CHF
05610-05-163	63	à visser	pivotement à droite	90	50	77	M80X1,5	20	G1/8	M10	515.10 CHF
05610-05-212	12	à visser	pivotement à gauche	35	22,5	22,5	M25X1,5	8	M5	M5	323.43 CHF
05610-05-216	16	à visser	pivotement à gauche	41	26	27,5	M30x1,5	8	M5	M5	323.43 CHF
05610-05-220	20	à visser	pivotement à gauche	48	30,5	32,5	M35x1,5	12	M5	M8	323.43 CHF
05610-05-225	25	à visser	pivotement à gauche	50	30	38	M40x1,5	14	M5	M8	323.43 CHF
05610-05-232	32	à visser	pivotement à gauche	60	35	48	M50x1,5	16	G1/8	M8	335.41 CHF
05610-05-240	40	à visser	pivotement à gauche	70	42,5	53	M55X1,5	16	G1/8	M8	378.00 CHF
05610-05-250	50	à visser	pivotement à gauche	80	47,5	62	M65X1,5	20	G1/8	M10	461.86 CHF
05610-05-263	63	à visser	pivotement à gauche	90	50	77	M80X1,5	20	G1/8	M10	515.10 CHF

Référence	H	H1	H2	H3	H4	H5	S1	S2	Course S	F1 N	Prix
05610-05-112	74,9	104,5	70	48	2	12	9	8,6	17,6	40	323.43 CHF
05610-05-116	75	108,5	70	48	2	16	9	8,5	17,5	90	323.43 CHF
05610-05-120	90,5	136,5	85,1	63,1	2	19	12	15	27	120	323.43 CHF
05610-05-125	73	118	70	35	12	16	13	13	26	210	323.43 CHF
05610-05-132	83	132	79	40	15	19	14	14	28	370	335.41 CHF
05610-05-140	87	136	83	45	15	19	14	16	30	650	378.00 CHF
05610-05-150	92	148	87	50	15	25,4	16	16	32	1020	461.86 CHF
05610-05-163	98	153	92	56	15	25,4	16	14	30	1720	515.10 CHF
05610-05-212	74,9	104,5	70	48	2	12	9	8,6	17,6	40	323.43 CHF
05610-05-216	75	108,5	70	48	2	16	9	8,5	17,5	90	323.43 CHF
05610-05-220	90,5	136,5	85,1	63,1	2	19	12	15	27	120	323.43 CHF
05610-05-225	73	118	70	35	12	16	13	13	26	210	323.43 CHF
05610-05-232	83	132	79	40	15	19	14	14	28	370	335.41 CHF
05610-05-240	87	136	83	45	15	19	14	16	30	650	378.00 CHF
05610-05-250	92	148	87	50	15	25,4	16	16	32	1020	461.86 CHF
05610-05-263	98	153	92	56	15	25,4	16	14	30	1720	515.10 CHF
