Description de l'article/illustrations du produit

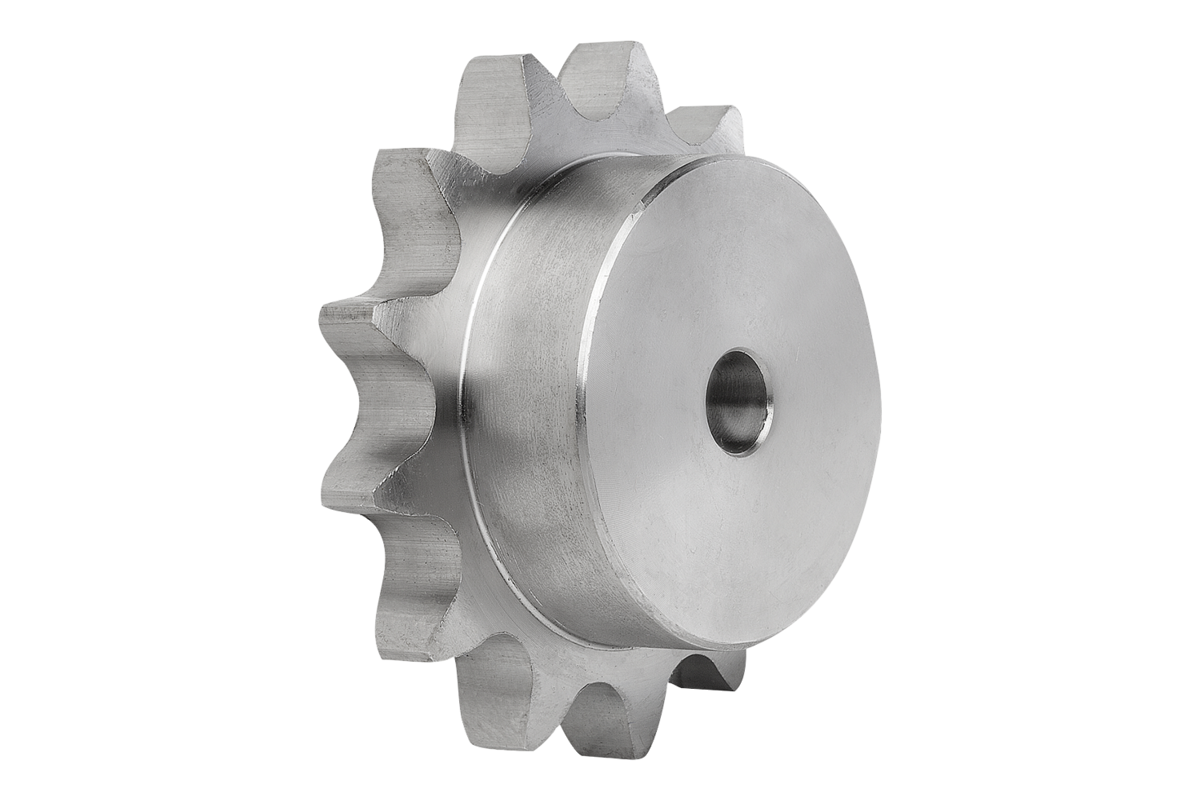

DescriptionMatière :Finition :Naturel.Nota :Pignons avec moyeu d'un côté pour chaînes à rouleaux selon DIN ISO 606.
Les pignons possèdent un point de centrage ou sont pré-percés (ceci peut varier en fonction du processus de fabrication). C'est la raison pour laquelle la dimension D3 max. indiquée dans le tableau correspond à la dimension maximale du perçage avec lequel les pignons sont fournis. Ce préperçage / trou de centrage peut être pourvu d'un alésage, d'un alésage avec rainures ou d'un taraudage par le client. Le client peut également utiliser des douilles pour réduire son diamètre.
Caractéristiques  :
RoHS
TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
 Fiche technique 22255 Pignons simples 1“ x 17,02 mm inox DIN ISO 606 300 kB

Dessins

Pignons simples 1“ x 17,02 mm inox DIN ISO 606

Sélection/filtre d'articles

Référence

N° ISODivision
pouces
Division
mm
Nombre de
dents
DD1D2D3
max.
B1LCRCAOAcc.PrixCommander
22255-1100170201316 B-11 x 17,02mm25,4 x 17,0213117,7106,12781616,2402,526 82.29 CHF
22255-1100170201416 B-11 x 17,02mm25,4 x 17,0214125,7114,15841616,2402,526 97.55 CHF
22255-1100170201516 B-11 x 17,02mm25,4 x 17,0215133,7122,17921616,2402,526 112.74 CHF
22255-1100170201616 B-11 x 17,02mm25,4 x 17,0216141,8130,21002016,2452,526 138.72 CHF
22255-1100170201716 B-11 x 17,02mm25,4 x 17,0217149,8138,221002016,2452,526 147.82 CHF
22255-1100170201816 B-11 x 17,02mm25,4 x 17,0218157,8146,281002016,2452,526 156.97 CHF
22255-1100170201916 B-11 x 17,02mm25,4 x 17,0219165,9154,331002016,2452,526 167.65 CHF
22255-1100170202016 B-11 x 17,02mm25,4 x 17,0220173,9162,381002016,2452,526 179.87 CHF
22255-1100170202116 B-11 x 17,02mm25,4 x 17,0221182170,431102016,2502,526 216.35 CHF
