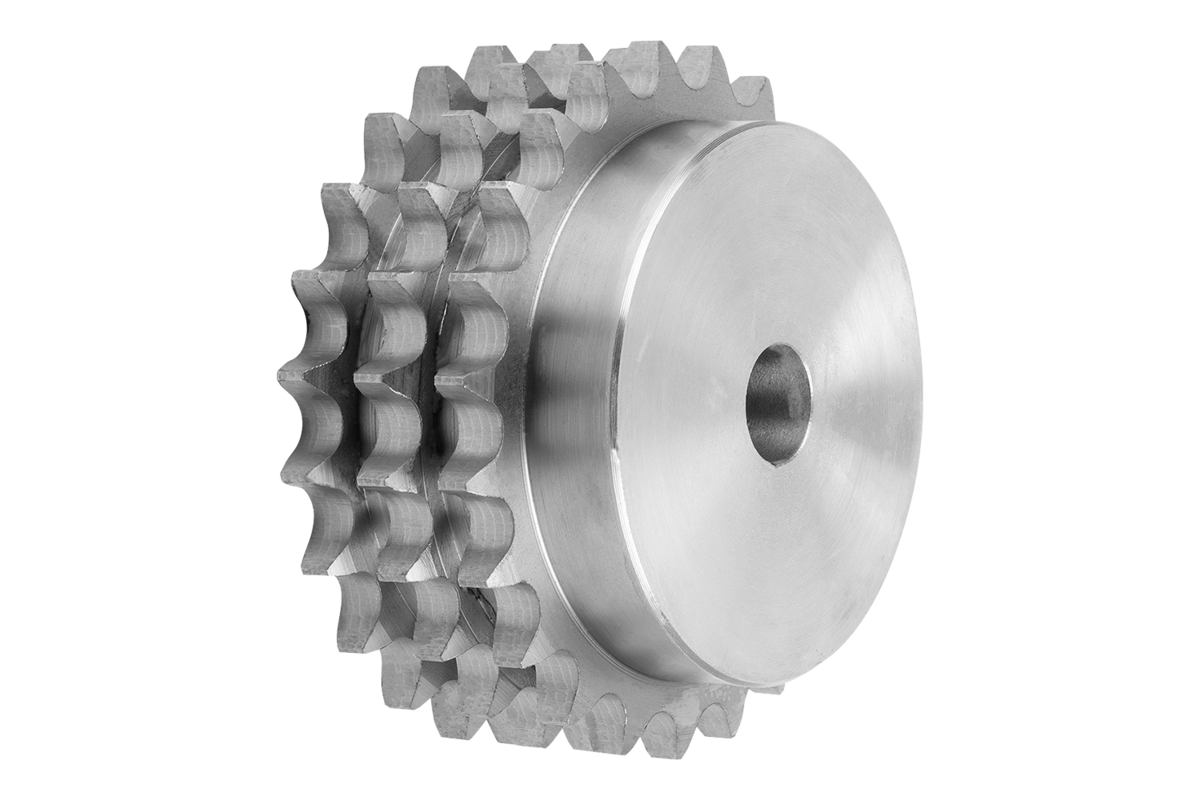

Pignons triples 3/4" x 7/16" DIN ISO 606
 22254

Pignons triples 3/4" x 7/16" DIN ISO 606

 retour

Description de l'article/illustrations du produit
DescriptionMatière :Acier C45.Finition :Naturel, non trempé.Nota :Pignons avec moyeu d'un côté pour chaînes à rouleaux selon DIN ISO 606.
Les pignons possèdent un point de centrage ou sont pré-percés (ceci peut varier en fonction du processus de fabrication). C'est la raison pour laquelle la dimension D3 max. indiquée dans le tableau correspond à la dimension maximale du perçage avec lequel les pignons sont fournis. Ce préperçage / trou de centrage peut être pourvu d'un alésage, d'un alésage avec rainures ou d'un taraudage par le client. Le client peut également utiliser des douilles pour réduire son diamètre.Caractéristiques  :
RoHS
TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
Fiche technique 22254 Pignons triples 3/4" x 7/16" DIN ISO 606 299 kB

Dessins

Pignons triples 3/4" x 7/16" DIN ISO 606

Sélection/filtre d'articles
Référence

N° ISODivision
pouces		Division
mm		Nombre de
dents
DD1D2D3
max.		B1B3LCRCAOAcc.PrixCommander
22254-3034071600812 B-33/4 x 7/1619,05 x 11,6885849,78311610,849,865219 11.23 CHF
22254-3034071600912 B-33/4 x 7/1619,05 x 11,68963,955,7371610,849,865219 14.65 CHF
22254-3034071601012 B-33/4 x 7/1619,05 x 11,681069,861,64421610,849,865219 17.92 CHF
22254-3034071601112 B-33/4 x 7/1619,05 x 11,681175,867,61472010,849,870219 19.49 CHF
22254-3034071601212 B-33/4 x 7/1619,05 x 11,681281,873,6532010,849,870219 21.76 CHF
22254-3034071601312 B-33/4 x 7/1619,05 x 11,681387,879,59592010,849,870219 24.94 CHF
22254-3034071601412 B-33/4 x 7/1619,05 x 11,681493,885,61652010,849,870219 28.74 CHF
22254-3034071601512 B-33/4 x 7/1619,05 x 11,681599,891,63712010,849,870219 30.26 CHF
22254-3034071601612 B-33/4 x 7/1619,05 x 11,6816105,897,65772010,849,870219 33.44 CHF
22254-3034071601712 B-33/4 x 7/1619,05 x 11,6817111,9103,67832010,849,870219 38.19 CHF
22254-3034071601812 B-33/4 x 7/1619,05 x 11,6818117,9109,71892010,849,870219 44.41 CHF
22254-3034071601912 B-33/4 x 7/1619,05 x 11,6819123,9115,75952010,849,870219 47.86 CHF
22254-3034071602012 B-33/4 x 7/1619,05 x 11,6820130121,781002010,849,870219 51.38 CHF
22254-3034071602112 B-33/4 x 7/1619,05 x 11,6821136127,821002010,849,870219 56.49 CHF
22254-3034071602212 B-33/4 x 7/1619,05 x 11,6822142133,861002010,849,870219 61.84 CHF
22254-3034071602312 B-33/4 x 7/1619,05 x 11,6823148,1139,91102010,849,870219 67.17 CHF
22254-3034071602412 B-33/4 x 7/1619,05 x 11,6824154,1145,941102010,849,870219 73.16 CHF
22254-3034071602512 B-33/4 x 7/1619,05 x 11,6825160,21521202010,849,870219 79.29 CHF
22254-3034071602612 B-33/4 x 7/1619,05 x 11,6826166,2158,041202010,849,870219 83.89 CHF
22254-3034071602712 B-33/4 x 7/1619,05 x 11,6827172,3164,091202010,849,870219 89.25 CHF
22254-3034071602812 B-33/4 x 7/1619,05 x 11,6828178,3170,131202010,849,870219 94.11 CHF
22254-3034071602912 B-33/4 x 7/1619,05 x 11,6829184,4176,191202010,849,870219 99.70 CHF
22254-3034071603012 B-33/4 x 7/1619,05 x 11,6830190,4182,251202010,849,870219 105.56 CHF
22254-3034071603112 B-33/4 x 7/1619,05 x 11,6831196,5188,311302510,849,870219 113.37 CHF
22254-3034071603212 B-33/4 x 7/1619,05 x 11,6832202,5194,351302510,849,870219 120.86 CHF
22254-3034071603312 B-33/4 x 7/1619,05 x 11,6833208,6200,41302510,849,870219 126.84 CHF
22254-3034071603412 B-33/4 x 7/1619,05 x 11,6834214,6206,461302510,849,870219 132.44 CHF
22254-3034071603512 B-33/4 x 7/1619,05 x 11,6835220,7212,521302510,849,870219 139.36 CHF
22254-3034071603612 B-33/4 x 7/1619,05 x 11,6836226,8218,581302510,849,870219 145.52 CHF
22254-3034071603712 B-33/4 x 7/1619,05 x 11,6837232,8224,641302510,849,870219 152.43 CHF
22254-3034071603812 B-33/4 x 7/1619,05 x 11,6838238,9230,691302510,849,870219 159.61 CHF
22254-3034071603912 B-33/4 x 7/1619,05 x 11,6839244,9236,751302510,849,870219 167.33 CHF
22254-3034071604012 B-33/4 x 7/1619,05 x 11,6840251242,811302510,849,870219 175.01 CHF
22254-3034071604512 B-33/4 x 7/1619,05 x 11,6845283,2273,11402510,849,872219 237.20 CHF
22254-3034071605012 B-33/4 x 7/1619,05 x 11,6850313,5303,391402510,849,872219 285.25 CHF
22254-3034071605712 B-33/4 x 7/1619,05 x 11,6857355,9345,811403010,849,875219 373.82 CHF
22254-3034071606012 B-33/4 x 7/1619,05 x 11,6860374,1363,991403010,849,875219 403.57 CHF
22254-3034071607612 B-33/4 x 7/1619,05 x 11,6876471,1460,991503010,849,875219 706.29 CHF
22254-3034071609512 B-33/4 x 7/1619,05 x 11,6895586,2576,171503010,849,875219 1'091.42 CHF
