        Joints de cardan en inox doubles avec palier lisse similaire à DIN 808

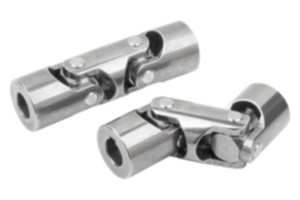

Description de l'article/illustrations du produit

DescriptionMatière :Finition :Poli.Nota :Les joints de cardan avec palier lisse pivotent à 90°. Leur vitesse maximale est de 500 tr/min.

Les joints de cardan sont montés pratiquement sans jeu. Grâce à leur grande résistance à la corrosion, ils sont particulièrement adaptés aux applications en extérieur ou à une utilisation dans l'industrie chimique, agroalimentaire et pharmaceutique.

Les composants des joints de cardan en inox sont non traités. De ce fait, leurs conditions d'utilisation et leurs valeurs limites sont largement moindres que celles des joints de cardan en acier. Les principes de sélection des joints de cardan en inox doivent être déterminés individuellement par l'utilisateur pour chaque application.Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique 23404-01 Joints de cardan en inox doubles avec palier lisse similaire à DIN 808

225 kB

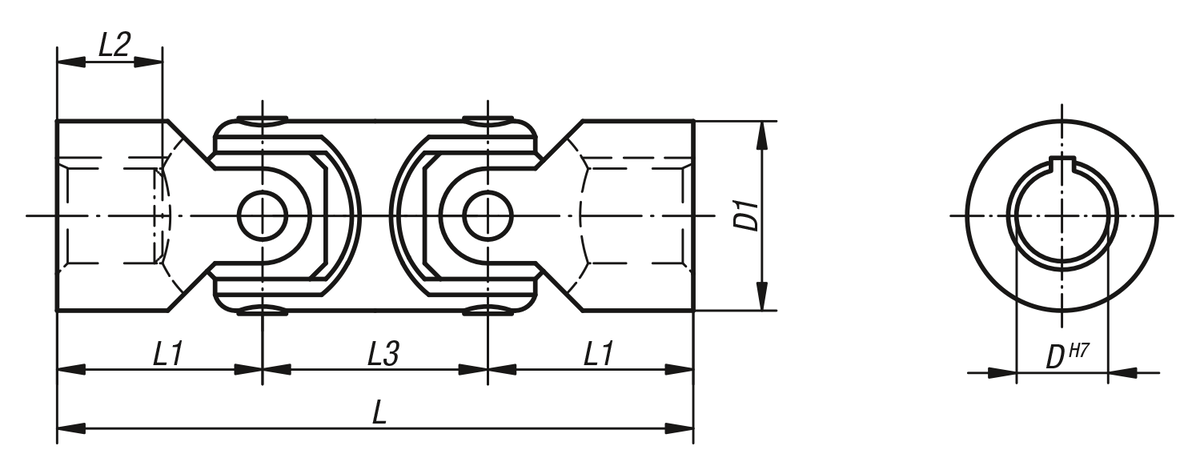

Dessins

Sélection/filtre d'articles

Référence	B	D	D1	L	L1	L2	L3	Type de produit	T	Prix
23404-01-06056	-	6	16	56	17	8	22	trou lisse sans rainures	-	97.33 CHF
23404-01-08062	-	8	16	62	20	11	22	trou lisse sans rainures	-	90.21 CHF
23404-01-10074	-	10	22	74	24	12	26	trou lisse sans rainures	-	89.80 CHF
23404-01-12086	-	12	25	86	28	13	30	trou lisse sans rainures	-	103.31 CHF
23404-01-16105	-	16	32	105	34	16	37	trou lisse sans rainures	-	115.40 CHF
23404-01-20129	-	20	42	129	41	18	47	trou lisse sans rainures	-	157.81 CHF
23404-01-25163	-	25	50	163	54	26	55	trou lisse sans rainures	-	219.37 CHF
23404-01-106056	2	6	16	56	17	8	22	trou lisse avec rainures	7	100.54 CHF
23404-01-108062	2	8	16	62	20	11	22	trou lisse avec rainures	9	93.55 CHF
23404-01-110074	3	10	22	74	24	12	26	trou lisse avec rainures	11,4	98.84 CHF
23404-01-112086	4	12	25	86	28	13	30	trou lisse avec rainures	13,8	111.89 CHF
23404-01-116105	5	16	32	105	34	16	37	trou lisse avec rainures	18,3	133.14 CHF
23404-01-120129	6	20	42	129	41	18	47	trou lisse avec rainures	22,8	163.89 CHF
23404-01-125163	8	25	50	163	54	26	55	trou lisse avec rainures	28,3	217.62 CHF
