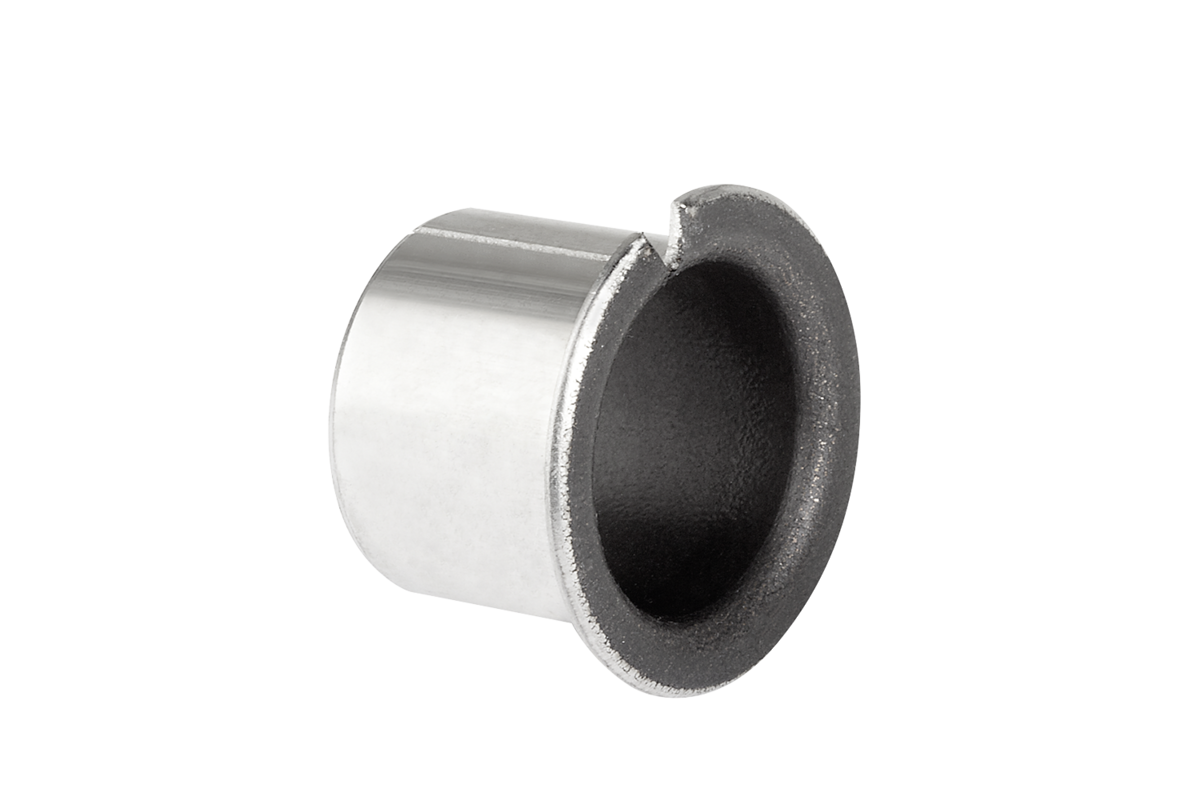

23731Palier lisse à collerette |
retour |
|
Description de l'article/illustrations du produit |
|
|
DescriptionMatière :Tôle de support en acier.
Couche intermédiaire en bronze fritté.
Surface de glissement en PTFE.Finition :Acier étamé.Nota :Paliers lisses composites sans entretien en acier, particulièrement adaptés au fonctionnement à sec. Conviennent également parfaitement aux applications lubrifiées (à l'huile). Très faible usure et coefficient de frottement, pas d'effet Stick-Slip. Convient pour les mouvements rotatifs et pendulaires, haute résistance chimique, faible absorption d'eau.Données techniques :Charge statique : max. 250 N/mm²
Charge dynamique : max. 140 N/mm²
Coefficient de frottement à sec : 0,03 - 0,20
Vitesse de glissement à sec : max. 2 m/s
Vitesse de glissement avec lubrification à l'huile : max. 5 m/s
Conductivité thermique : 42 W(m*K)-1
Coefficient de dilatation thermique : 11*10-6 K-1

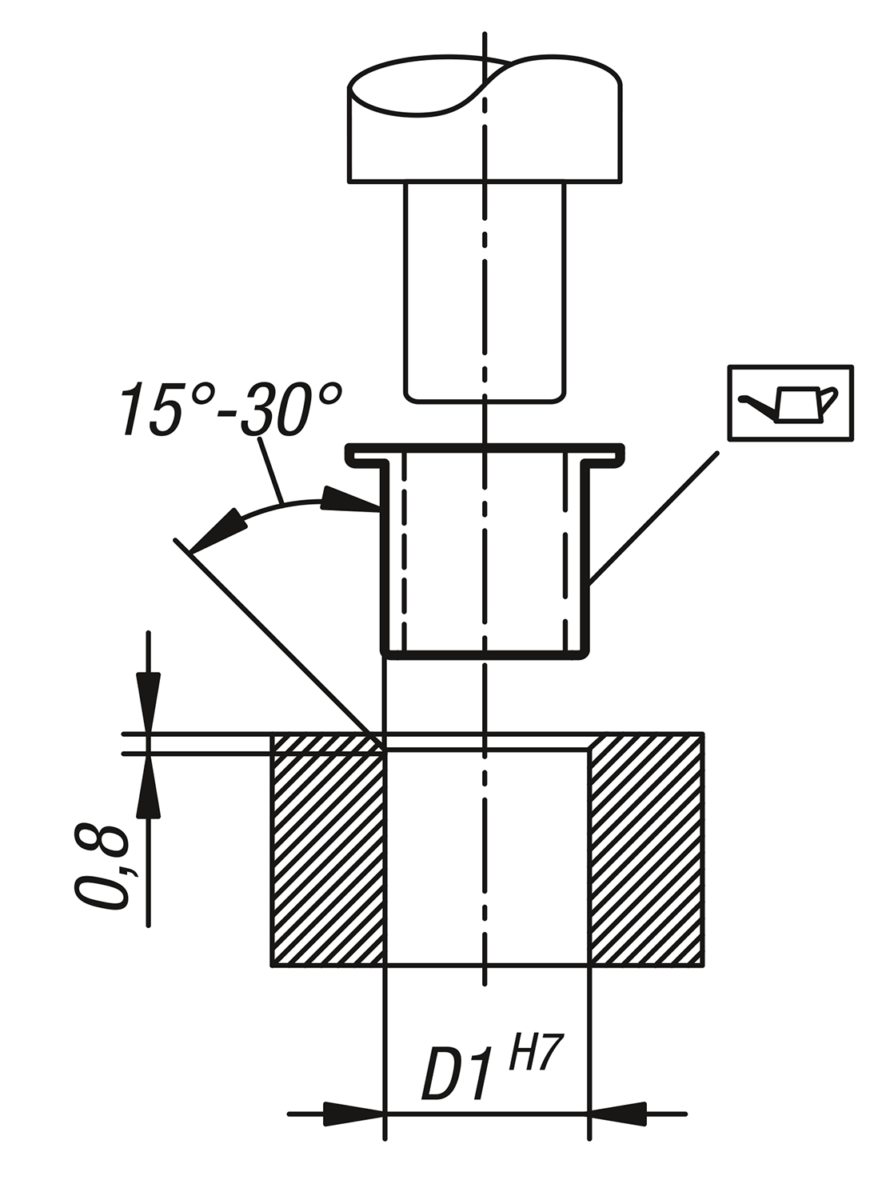

Plage de température : -195 °C à +280 °CMontage :L'utilisation d'un mandrin d'appui adapté est recommandée pour éviter l'endommagement de la surface de glissement. Le joint doit être opposé à la zone de charge. Après le montage, le palier dispose d'un siège d'appui. Le collage est possible mais pas nécessaire.Tolérances :Logement :
Tolérance H7 recommandée.
Etat de surface Ra 0,8 - 1,6.
Chanfrein (côté d'insertion 0,8 - 1,2 x 15°).
Arbre :
Une tolérance h8 à f7 est recommandée. Pour les applications à faible vitesse et charges, il est également possible d'utiliser des arbres étirés de tolérance h9.
Surface de l'arbre Ra 0,4 - 0,8 (utiliser de préférence des arbres rectifiés) pour les arbres étirés Ra 1,6 - 3,2.Indication de dessin :Caractéristiques : TéléchargementLes informations sont ici réunies sous forme de fichier PDF :
Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
|
Sélection/filtre d'articles |
|
| Référence | D
| D1 | D2 | L1 | L2 | R | CAO | Acc. | Prix | Commander |
|---|
| 23731-00400505 | 4 | 5,5 | 9 | 5,6 | 1 | 0,5 |  | | 0.57 CHF | | | 23731-00600807 | 6 | 8 | 12 | 7 | 1 | 1 | | | 0.57 CHF | | | 23731-00801005 | 8 | 10 | 15 | 5,5 | 1 | 1 | | | 0.70 CHF | | | 23731-00801009 | 8 | 10 | 15 | 9,5 | 1 | 1 | | | 0.78 CHF | | | 23731-01001209 | 10 | 12 | 18 | 9 | 1 | 1 | | | 1.05 CHF | | | 23731-01001212 | 10 | 12 | 18 | 12 | 1 | 1 | | | 1.09 CHF | | | 23731-01201417 | 12 | 14 | 20 | 17 | 1 | 1 | | | 1.43 CHF | | | 23731-01401617 | 14 | 16 | 22 | 17 | 1 | 1 | | | 1.56 CHF | | | 23731-01501712 | 15 | 17 | 23 | 12 | 1 | 1 | | | 1.35 CHF | | | 23731-01501717 | 15 | 17 | 23 | 17 | 1 | 1 | | | 1.46 CHF | | | 23731-01601817 | 16 | 18 | 24 | 17 | 1 | 1 | | | 1.49 CHF | | | 23731-01802012 | 18 | 20 | 26 | 12 | 1 | 1 | | | 1.79 CHF | | | 23731-02002311 | 20 | 23 | 30 | 11,5 | 1,5 | 1,5 | | | 1.90 CHF | | | 23731-02202521 | 22 | 25 | 32 | 21,5 | 1,5 | 1,5 | | | 3.04 CHF | | | 23731-02502826 | 25 | 28 | 35 | 26,5 | 1,5 | 1,5 | | | 3.40 CHF | | | 23731-03003430 | 30 | 34 | 42 | 30 | 2 | 2 | | | 4.70 CHF | | | 23731-03503926 | 35 | 39 | 47 | 26 | 2 | 2 | | | 5.44 CHF | | | 23731-04004426 | 40 | 44 | 53 | 26 | 2 | 2 | | | 6.25 CHF | | | 23731-05005522 | 50 | 55 | 65 | 22 | 2,5 | 2 | | | 8.55 CHF | |
