Description de l'article/illustrations du produit

DescriptionMatière :Bronze fritté similaire à SINT A50.Finition :Rempli d'huile (env. 25 pour cent en volume d'huile).
Dureté min. 25 HB.
Nota :Les paliers lisses en bronze fritté sont remplis d'huile, autolubrifiants, sans entretien et prêts à monter. Grâce aux forces d'adhésion, l'huile est distribuée à l'arbre en rotation ; à l'arrêt, cette huile retourne dans le palier lisse par effet de capillarité. Dans des conditions normales, une lubrification d'appoint n'est pas nécessaire.Données techniques :Charge statique : max. 50 N/mm²
Charge dynamique : max. 140 N/mm²
Coefficient de frottement à sec : 0,05 - 0,10
Vitesse de glissement : max. 5 m/s
Valeur pv max. : 1,6 N/mm² * m/s
Plage de température : -20 °C à +100 °C

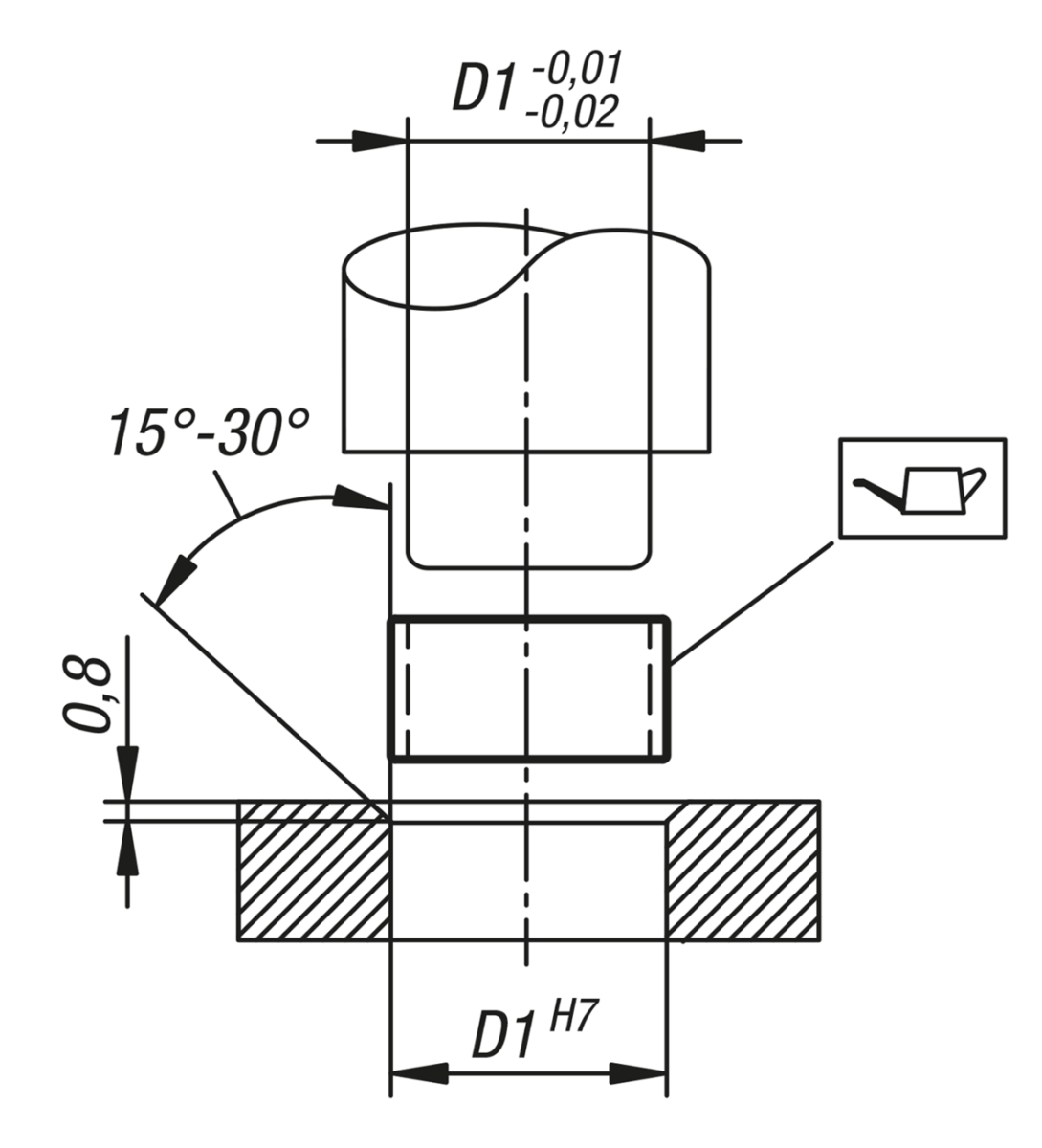

Montage :Enfoncer le palier lisse en appuyant, ne pas frapper. L'utilisation d'un mandrin d'appui adapté est recommandée. Sans mandrin d'appui, le palier lisse risque de se déformer lors du montage. Après l'installation dans un logement doté d'un alésage H7, l'alésage D présente une tolérance H7.Tolérances :Logement :
Tolérance H7 recommandée.

Arbre :
Une tolérance h6 à h9 est recommandée. Des arbres trempés et non trempés à surface rectifiée peuvent être utilisés (il est également possible d'utiliser des arbres étirés dans les applications ci-dessous).
TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
 Fiche technique 23760 Palier lisse cylindrique bronze fritté 273 kB

Dessins

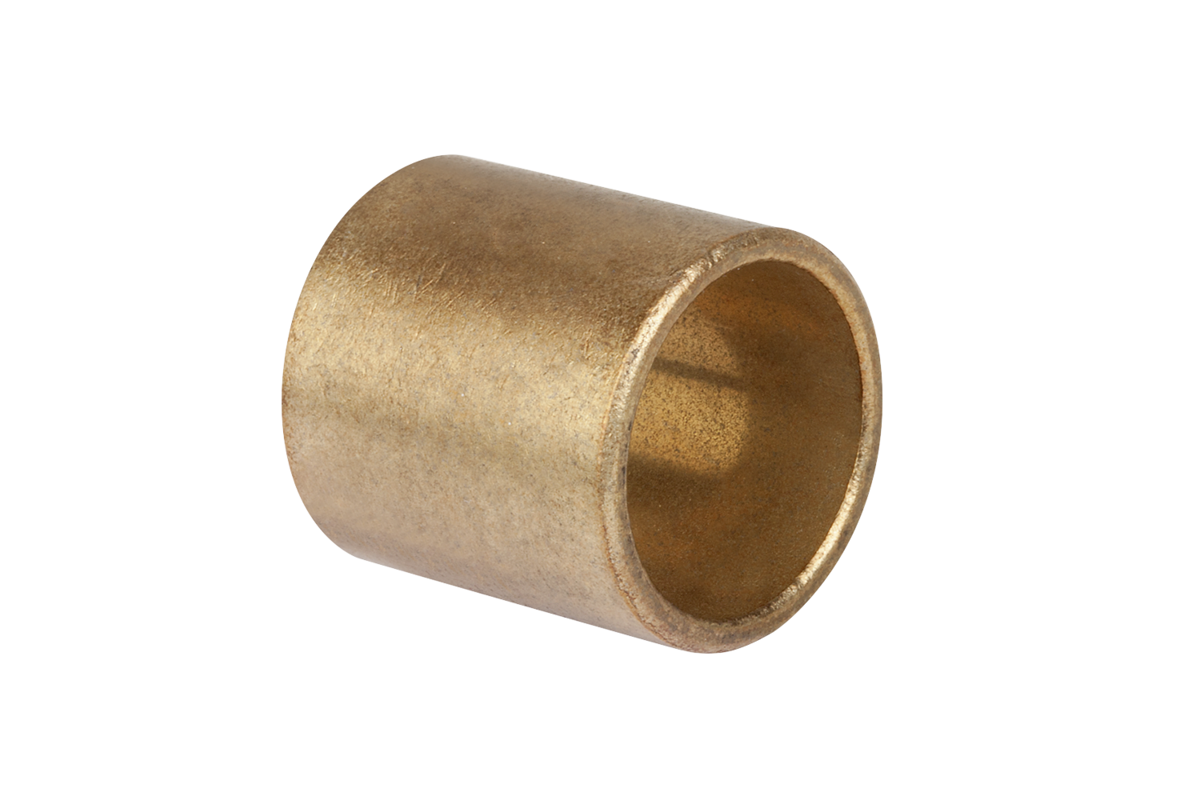

Palier lisse cylindrique bronze fritté

Sélection/filtre d'articles

Référence

D

D1LCAOAcc.PrixCommander
23760-00300604364 1.03 CHF
23760-00300606366 1.13 CHF
23760-00400704474 1.13 CHF
23760-00400804484 1.13 CHF
23760-00500808588 1.13 CHF
23760-005008105810 1.30 CHF
23760-005008165816 1.60 CHF
23760-00600906696 1.26 CHF
23760-006009106910 1.60 CHF
23760-006009126912 1.65 CHF
23760-006009166916 1.65 CHF
23760-006010066106 1.30 CHF
23760-0060101061010 1.60 CHF
23760-0060101261012 1.65 CHF
23760-0060101661016 1.65 CHF
23760-006012066126 1.46 CHF
23760-008011088118 1.42 CHF
23760-0080111281112 1.51 CHF
23760-008012088128 1.65 CHF
23760-0080121281212 1.69 CHF
23760-0080122081220 2.20 CHF
23760-01001310101310 1.91 CHF
23760-01001416101416 2.39 CHF
23760-01001610101610 2.12 CHF
23760-01201512121512 1.91 CHF
23760-01201520121520 2.39 CHF
23760-01201612121612 2.12 CHF
23760-01201812121812 3.11 CHF
23760-01201816121816 3.67 CHF
23760-01201820121820 3.81 CHF
23760-01401822141822 3.56 CHF
23760-01402014142014 3.60 CHF
23760-01402018142018 4.16 CHF
23760-01501920151920 3.81 CHF
23760-01502116152116 4.03 CHF
23760-01602016162016 3.04 CHF
23760-01602020162020 4.32 CHF
23760-01602025162025 4.45 CHF
23760-01602032162032 5.20 CHF
23760-01602216162216 3.85 CHF
23760-01602220162220 5.06 CHF
23760-01602232162232 8.01 CHF
23760-01802218182218 4.37 CHF
23760-01802418182418 5.20 CHF
23760-01802428182428 7.84 CHF
23760-01802518182518 5.95 CHF
23760-02002432202432 5.99 CHF
23760-02002516202516 4.45 CHF
23760-02002520202520 4.97 CHF
23760-02002525202525 5.76 CHF
23760-02002532202532 7.35 CHF
23760-02002620202620 5.06 CHF
23760-02002625202625 6.71 CHF
23760-02002632202632 8.91 CHF
23760-02002825202825 8.53 CHF
23760-02202822222822 7.88 CHF
23760-02503020253020 5.86 CHF
23760-02503025253025 7.14 CHF
23760-02503032253032 8.96 CHF
23760-02503040253040 10.78 CHF
23760-02503220253220 7.31 CHF
23760-02503225253225 8.74 CHF
23760-02503232253232 12.23 CHF
23760-02503240253240 14.72 CHF
23760-02803628283628 12.57 CHF
23760-03003824303824 12.52 CHF
23760-03003830303830 14.68 CHF
23760-03003838303838 19.41 CHF
23760-03204032324032 16.97 CHF
23760-03504428354428 18.76 CHF
23760-03504435354435 23.44 CHF
23760-03504535354535 24.53 CHF
23760-03604536364536 24.74 CHF
23760-04004632404632 15.57 CHF
23760-04004640404640 18.25 CHF
23760-04005025405025 18.60 CHF
23760-04005040405040 30.33 CHF
23760-04505545455545 38.62 CHF
23760-04505645455645 49.70 CHF
23760-05005632505632 21.46 CHF
23760-05005650505650 33.23 CHF
23760-05006032506032 33.23 CHF
23760-05006040506040 37.79 CHF
23760-05006050506050 44.20 CHF
