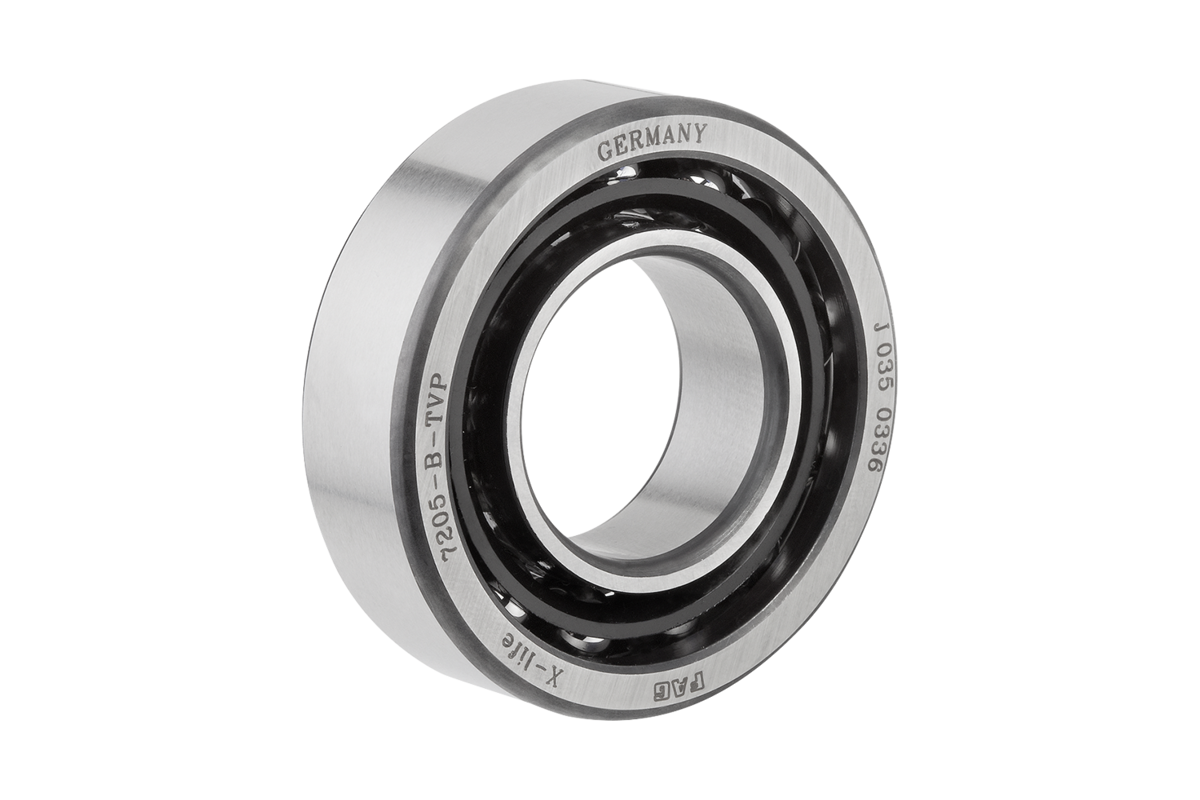

        Roulement à billes à contact oblique FAG à une rangée de billes

Description de l'article/illustrations du produit

DescriptionMatière :Bague intérieure, baguée extérieure et éléments roulants en acier à roulements.
Cage en polyamide renforcé de fibres de verre.Finition :Ouvert.Nota :Les roulements à billes à contact oblique prennent en charge des contraintes radiales et axiales élevées. Les contraintes axiales sont absorbées dans un sens contre le guidage de l'épaulement. Pour le guidage axial, un deuxième roulement positionné de manière symétrique est nécessaire. L'angle d'appui de 40° rend ces roulements capables de prendre en charge des contraintes axiales élevées. Adaptés pour les vitesses élevées.

Les dimensions principales des roulements à billes à contact oblique sont conformes à la norme DIN 628-1. Les tolérances dimensionnelles et de fonctionnement correspondent à la classe de tolérance PN selon DIN 620. Ces classes de tolérances sont des tolérances standard et bien adaptées pour la plupart des applications.Plage de température :-30 °C jusqu’à +120 °C.Sur demande :Étanchéité par joints à lèvres sans contact en NBR des deux côtés.
Autres dimensions et exécutions.Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique 23805 Roulement à billes à contact oblique FAG à une rangée de billes

441 kB

Dessins

Sélection/filtre d'articles

Référence	Désignation	D	D1	B	R min.	R1 min.	α	A	Charge de base dynamique N	Charge de base statique N	Vitesse de rotation limite en tr/min	Prix
23805-001003009	7200-B-TVP	10	30	9	0,6	0,3	40°	13	5300	2600	32000	30.32 CHF
23805-001203210	7201-B-TVP	12	32	10	0,6	0,3	40°	14	7400	3550	28000	29.67 CHF
23805-001503511	7202-B-TVP	15	35	11	0,6	0,3	40°	16	8400	4450	24000	29.01 CHF
23805-001704012	7203-B-TVP	17	40	12	0,6	0,3	40°	18	10500	5700	20000	30.82 CHF
23805-002004714	7204-B-TVP	20	47	14	1	0,6	40°	21	14400	7800	18000	32.84 CHF
23805-002505215	7205-B-TVP	25	52	15	1	0,6	40°	24	15300	9000	16000	35.60 CHF
23805-003006216	7206-B-TVP	30	62	16	1	0,6	40°	27	21700	14100	13000	42.63 CHF
23805-003507217	7207-B-TVP	35	72	17	1,1	0,6	40°	31	28000	19000	11000	52.23 CHF
23805-004008018	7208-B-TVP	40	80	18	1,1	0,6	40°	34	34000	23500	9500	60.34 CHF
23805-004508519	7209-B-TVP	45	85	19	1,1	0,6	40°	37	37500	27000	8500	68.98 CHF
23805-005009020	7210-B-TVP	50	90	20	1,1	0,6	40°	39	39000	28500	8000	78.15 CHF
