        Roulement à billes axial en acier à double rangée, avec bride

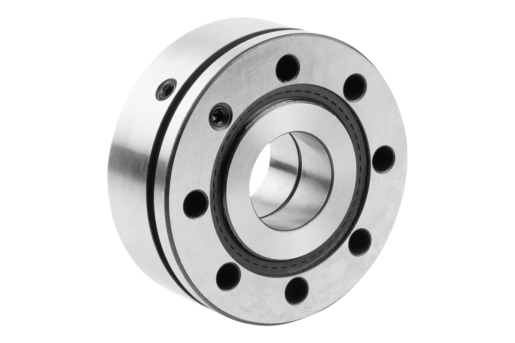

        Roulement à billes axial en acier à double rangée, avec bride, forme C

Description de l'article/illustrations du produit

DescriptionMatière :Corps en acier.
Joint en en caoutchouc nitrile.Finition :Surfaces latérales rectifiées.Données techniques :Tous les paliers sont livrés prêts à installer avec de la graisse de type KE2P-35 conforme à la norme DIN 51825.

Les tolérances du boîtier et de l'arbre correspondent aux classes de tolérance de circularité IT2 et de perpendicularité IT4.Utilisation :Pour le support d'entraînements à vis.Plage de température :-30 °C jusqu’à +120 °C.Montage :Le montage des paliers requiert l'utilisation d'écrous de précision.

Serrer les écrous de précision lors du montage avec un couple deux fois supérieur, les desserrer légèrement et les resserrer au couple prescrit afin d'égaliser les effets de tassement éventuels.

Serrer les vis de fixation tout en alignant le moyeu jusqu'à max. 70 % de la limite élastique.Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique 23806-01_B Roulement à billes axial en acier à double rangée, avec bride, forme B

216 kB

Fiche technique 23806-01_C Roulement à billes axial en acier à double rangée, avec bride, forme C

291 kB

Dessins

Sélection/filtre d'articles

Référence	Désignation	Finition 1	Forme	B	B1	B2	D	D1	D2	D3	D4	D5	R	R1	α	β	M	Couple de serrage écrou de précision Nm	Vitesse de rotation limite en tr/min	Prix
23806-01-102006828	2068-2RS	à double rangée	C	28 -0,25	3	19	20-0,005	68-0,01	34,5	44	6,6	53	0,3	0,6	60°	45°	M6	18	3000	286.74 CHF
23806-01-102507528	2575-2RS	à double rangée	C	28 -0,25	3	19	25-0,005	75-0,01	40,5	49	6,6	58	0,3	0,6	60°	45°	M6	25	2600	314.96 CHF
23806-01-104010034	40100-2RS	à double rangée	C	34 -0,25	3	25	40-0,005	100-0,01	58	68	8,8	80	0,3	0,6	60°	45°	M6	55	1800	403.76 CHF

Référence	Désignation	Charge de base statique N	Charge de base dynamique N	Rigidité axiale N/µm	Rigidité au basculement Nm/mrad	Couple de rotation du palier Nm	Couple d'inertie Kg.cm²	Planéité μm	Jeu radial du palier	Dimension alésage μm	Dimension diamètre extérieur μm	Dimension largeur μm	Prix
23806-01-102006828	2068-2RS	47000	26000	650	140	0,30	0,273	2,0	précontraint	0-5	0-10	0-250	286.74 CHF
23806-01-102507528	2575-2RS	55000	27500	750	200	0,40	0,486	2,0	précontraint	0-5	0-10	0-250	314.96 CHF
23806-01-104010034	40100-2RS	101000	43000	1000	550	0,70	2,260	2,5	précontraint	0-5	0-10	0-250	403.76 CHF
