Description de l'article/illustrations du produit

DescriptionMatière :Bague intérieure, baguée extérieure et éléments roulants en acier à roulements.
Cage en polyamide renforcé de fibres de verre.
Finition :Bague libre NU.
Bague épaulée NJ.
Nota :Les roulements à rouleaux cylindriques prennent en charge des contraintes radiales élevées. Les bagues sont autoportantes. Le montage des éléments du roulement peut par conséquent se faire séparément. Les deux bagues du roulement peuvent ainsi adaptées fixement. Les roulements sont livrés sans étanchéité. Ils peuvent être lubrifiés à la graisse ou à l'huile côté frontal. Adaptés pour les vitesses élevées.

Les exécutions NU sont equipées de bagues lisses et prennent uniquement en charge les forces radiales. La bague extérieure a deux bords, la bague intérieure est sans bord. Les bagues intérieure et extérieure peuvent être décalées de la valeur S dans les deux directions.

Les exécutions NJ sont équipées de bagues d'appui et absorbent, outre les forces radiales, également les forces axiales. La bague extérieure à deux bords, la bague intérieure en a un. Les bagues extérieure et intérieure peuvent être décalées dans une direction de la valeur S.

Les tolérances dimensionnelles et de fonctionnement sont conformes à la classe de tolérance PN selon DIN 620. Le jeu radial correspond au jeu CN selon DIN 620-4. Ces classes de tolérances sont des tolérances standard et bien adaptées à la plupart des applications.
Plage de température :-30 °C jusqu’à +120 °C.Sur demande :Autres dimensions et exécutions.Caractéristiques  :
RoHS
TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
 Fiche technique 23820 Roulement à rouleaux cylindriques FAG à cage 476 kB

Dessins

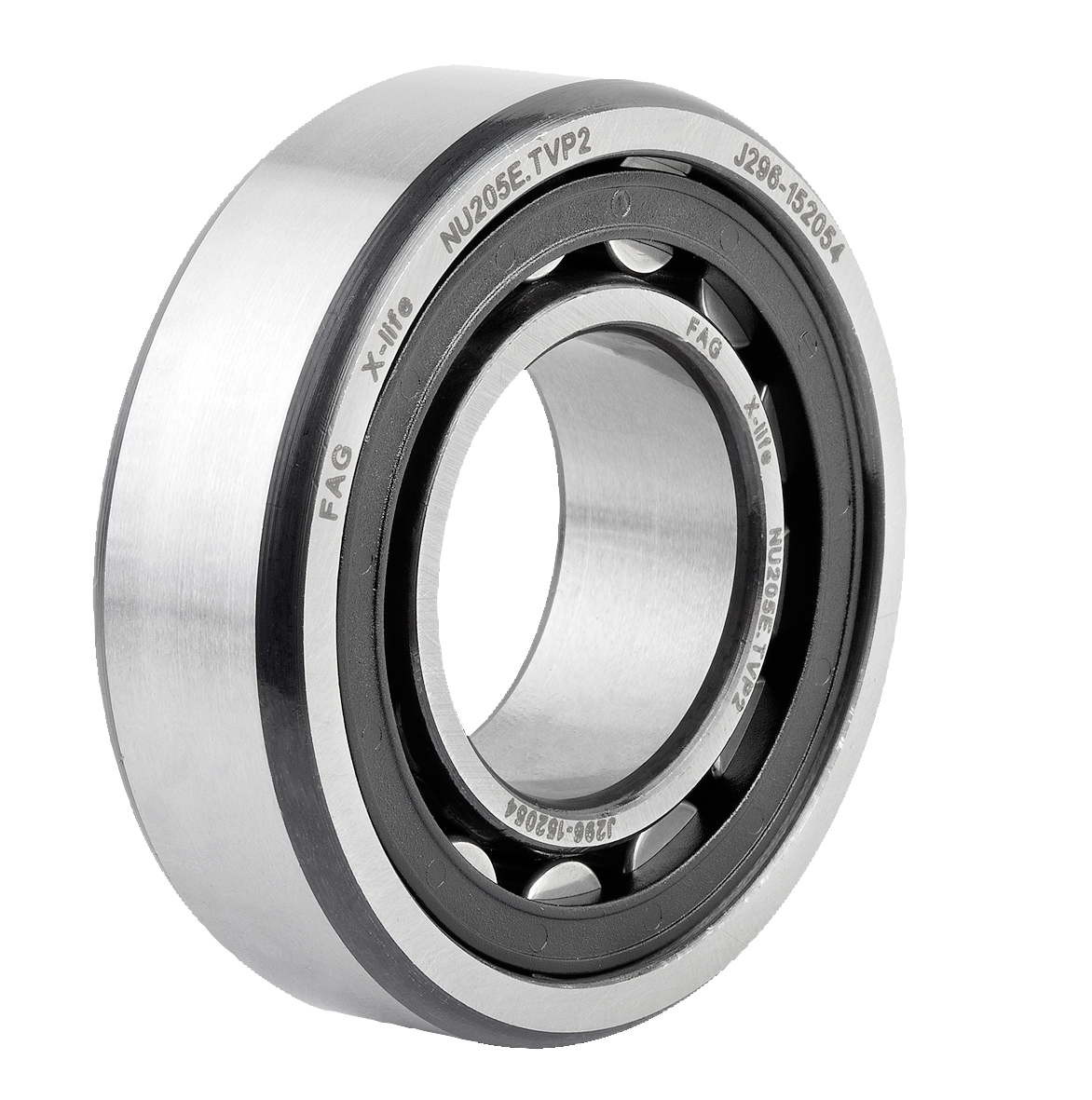

Roulement à rouleaux cylindriques FAG à cage

Sélection/filtre d'articles

RéférenceDésignationFinition

DD1BR min.R1 min.SCharge de
base dynamique
N
Charge de
base statique
N
Vitesse de
rotation limite
en tr/min
CAOAcc.PrixCommander
23820-001503511NU-202-E-TVP2Bague libre NU1535110,60,31,6151001040022000 43.76 CHF
23820-101503511NJ-202-E-TVP2Bague épaulée NJ1535110,60,31,6151001040022000 46.81 CHF
23820-001704012NU-203-E-TVP2Bague libre NU1740120,60,31,2208001460018000 44.56 CHF
23820-101704012NJ-203-E-TVP2Bague épaulée NJ1740120,60,31,2208001460018000 48.23 CHF
23820-002004714NU-204-E-TVP2Bague libre NU20471410,60,8325002470016000 45.70 CHF
23820-102004714NJ-204-E-TVP2Bague épaulée NJ20471410,61325002470016000 51.21 CHF
23820-002505215NU-205-E-TVP2Bague libre NU25521510,61,3345002750015000 51.88 CHF
23820-102505215NJ-205-E-TVP2Bague épaulée NJ25521510,61,2345002750015000 54.86 CHF
23820-003006216NU-206-E-TVP2Bague libre NU30621610,61,5450003600012000 57.34 CHF
23820-103006216NJ-206-E-TVP2Bague épaulée NJ30621610,61,5450003600012000 63.47 CHF
23820-003507217NU-207-E-TVP2Bague libre NU3572171,10,60,7580004850010000 67.33 CHF
23820-103507217NJ-207-E-TVP2Bague épaulée NJ3572171,10,60,7580004850010000 73.78 CHF
23820-004008018NU-208-E-TVP2Bague libre NU4080181,11,1163000530009000 75.69 CHF
23820-104008018NJ-208-E-TVP2Bague épaulée NJ4080181,11,1163000530009000 85.33 CHF
23820-004508519NU-209-E-TVP2Bague libre NU4585191,11,1172000630008500 84.19 CHF
23820-104508519NJ-209-E-TVP2Bague épaulée NJ4585191,11,11,972000630008500 92.42 CHF
23820-005009020NU-210-E-TVP2Bague libre NU5090201,11,11,375000690008000 92.96 CHF
23820-105009020NJ-210-E-TVP2Bague épaulée NJ5090201,11,11,375000690008000 100.66 CHF
