Description de l'article/illustrations du produit

DescriptionMatière :Corps en zinc injecté haute pression.
Couvercle du boîtier en plastique auto-extinguible.
Goupilles de charnière en zinc injecté haute pression/acier C45.
Conducteurs en alliage argent-nickel 10.

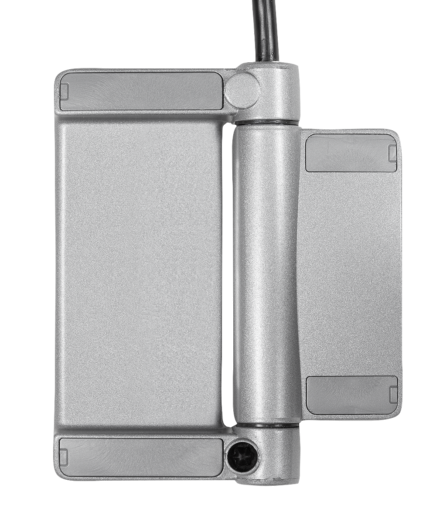

Nota :Les charnières avec interrupteurs de sécurité servent à contrôler la position des portes, volets et capots de protection montés de façon à pouvoir tourner. Le contrôle du dispositif de protection se fait directement dans la charnière.
L'angle de commutation peut être réglé librement sur toute la plage de travail pour les versions universellement préréglées. Une aide au montage assure un alignement rapide sur les portes et poteaux.

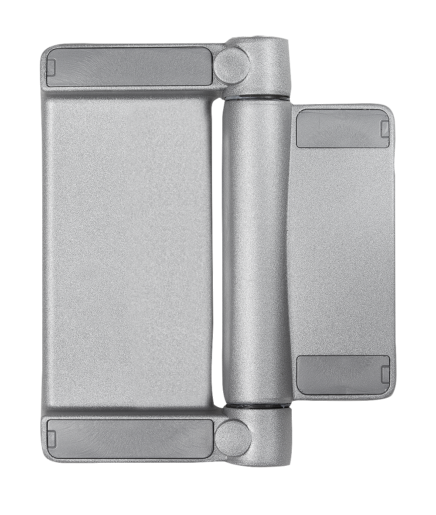

Les charnières supplémentaires ont le même aspect et les mêmes dimensions que les charnières à interrupteurs de sécurité.
Utilisation :- Construction de machines spéciales
- Industrie électrique
- Machines de conditionnement
- Clôtures/systèmes profilés
- Machines-outils
- Techniques de mesure, de production, de contrôle et de laboratoire
Montage :4 x vis CHC M6 DIN 7984 oder DIN EN ISO 4762
Couple de serrage 4,3 Nm
Les instructions de montage générales figurent dans la notice d'emploi fournie.
Avantages :- Convient pour la protection des clapets pendulaires
- Temps de montage minimal sur les profilés aluminium courants
- Intégration optimale dans la construction adjacente
- Meilleure protection contre la manipulation
- Très peu d'usure mécanique
Caractéristiques  :
RoHS
TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
 Fiche technique 27951_A Charnière avec interrupteur de sécurité version longue, forme A 341 kB

Dessins

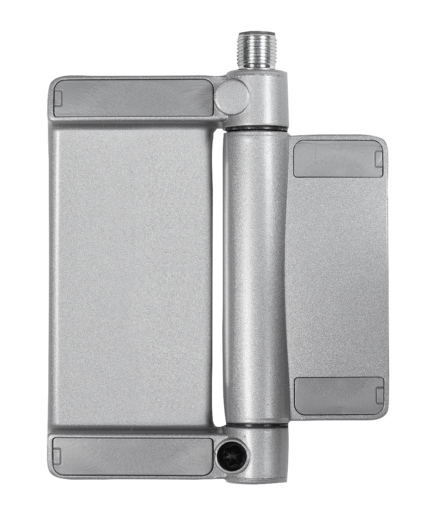

Charnière avec interrupteur de sécurité version longue, forme A

Sélection/filtre d'articles

RéférenceABPréréglageContactsType de
raccordement
Position de
raccordement
F1 max.
kN
F2 max.
kN
CAOAcc.PrixCommander
27951-98116111198116montage extérieur1F / 2Oconecteuren bas55 156.51 CHF
27951-98116111298116montage extérieur1F / 2Oconecteuren haut55 156.51 CHF
27951-98116211198116universelle1F / 2Oconecteuren bas55 156.51 CHF
27951-98116211298116universelle1F / 2Oconecteuren haut55 156.51 CHF
