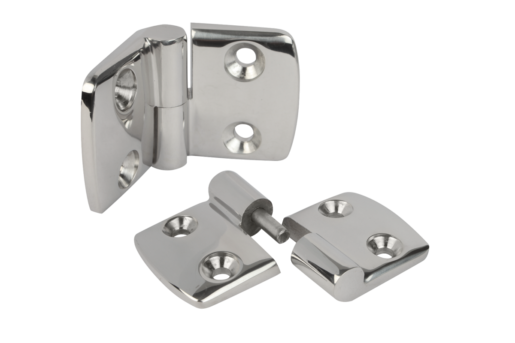

        Charnières en Inox dégondable, à droite

Description de l'article/illustrations du produit

DescriptionMatière :Finition :Poli finition miroir.Nota :Charnière pour éléments à surface plane et profilés en aluminium, dégondables. Axe obturé latéralement. Vis noyée, d'où un dépôt de poussière minimal.

Les valeurs de charge admissible indiquées sont des valeurs indicatives sans engagement, qui ne tiennent pas compte des facteurs de sécurité et excluent toute responsabilité. Les valeurs indiquées sont exclusivement destinées à des fins d'information et ne constituent pas une garantie juridique des propriétés.

Les valeurs de charge admissible ont été déterminées dans des conditions de laboratoire. Chaque utilisateur doit déterminer lui-même si la charnière est adaptée à l'application envisagée.

Les différents matériaux sur lesquels les charnières sont fixées et les types de fixation, les conditions climatiques ainsi que l'usure peuvent influer sur les valeurs définies.
Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique 27870-01 Charnières en Inox dégondable, à droite

131 kB

Renseignements techniques pour les charnières

161 kB

Sélection/filtre d'articles

Référence	A	A1	A2	A3	A4	B	B2	B3	D1	D2	H	H1	F1 N	F2 N	Prix
27870-01-06261515	52	15	15	26	26	48	28	10	6,6	6	16	9	900	625	28.57 CHF
27870-01-06301818	59	17,5	17,5	29,5	29,5	48	28	10	6,6	6	16	9	1000	710	28.95 CHF
27870-01-06392323	77	22,5	22,5	38,5	38,5	48	28	10	6,6	6	16	9	1200	500	34.37 CHF
27870-01-06442525	87	25	25	43,5	43,5	48	28	10	6,6	6	16	9	1200	450	37.17 CHF
27870-01-06583333	115	32,5	32,5	57,5	57,5	48	28	10	6,6	6	16	9	1200	350	44.64 CHF
