Description de l'article/illustrations du produit

DescriptionMatière :Corps en acier.
Cage en plastique.
Billes : acier.
Nota :Les paliers linéaires à billes correspondent à la série 3 selon ISO 10285, avec joint d‘étanchéité des deux côtés. Les paliers linéaires à billes sont équipés d‘une cage en plastique. Cette cage garantit un fonctionnement silencieux et une qualité de roulement exceptionnelle. Avec bride pour un montage direct sur le corps. Finition double palier pour une utilisation avec couples importants.

Tolérances recommandées :
Arbre : h6
Corps : H7

Les paliers linéaires à billes munis de joint d‘étanchéité des deux côtés doivent être graissés avant le montage.

Les capacités de charge indiquées sont valables pour l‘utilisation d‘arbres trempés et rectifiés.
Plage de température :-20 °C jusqu’à +80 °C.Accessoires :Arbres de guidage de précision 21595.
Vis de fixation 07160.
Caractéristiques  :
RoHS
TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
 Fiche technique 21520 Palier linéaire à bille avec bride ronde, double palier 165 kB

Dessins

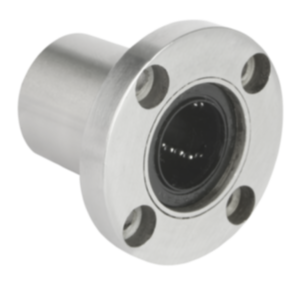

Palier linéaire à bille avec bride ronde, double palier

Sélection/filtre d'articles

RéférenceDD1D2D3D4D5LL1TCharge de
base dynamique
N
Charge de
base statique
N
CAOAcc.PrixCommander
21520-2502254062515,5911285,115603140  115.26 CHF
21520-1202122242324,57,56164,16571200  56.71 CHF
21520-1602162646364,57,56864,112302350  68.82 CHF
21520-2002203254435,598085,114002750  80.04 CHF
21520-3002304776626,611123106,124905490  130.81 CHF
21520-080281632243,464653,1421804 57.89 CHF
21520-400240629880914151138,134308040 143.70 CHF
21520-5002507511294914192138,1608015900 168.25 CHF
