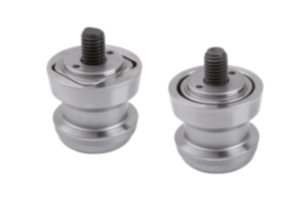

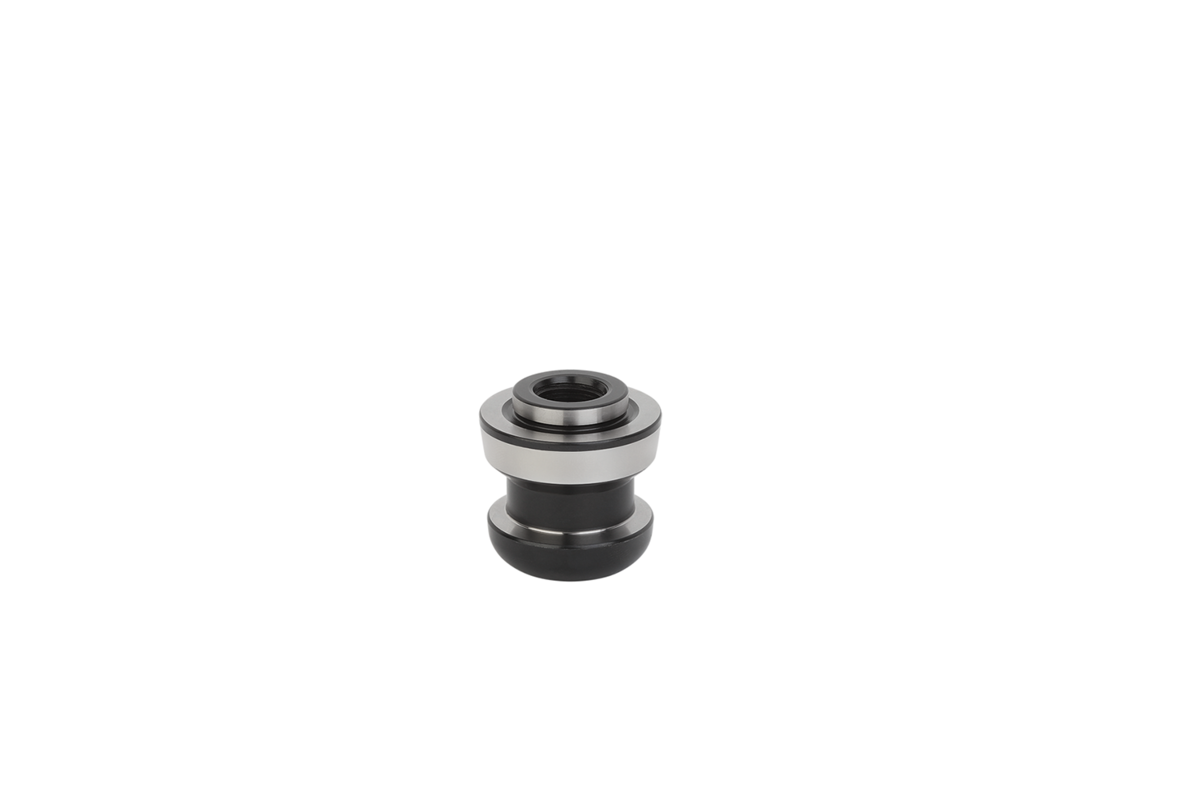

        Tenon de serrage UNILOCK à pas de 80 mm

Description de l'article/illustrations du produit

DescriptionMatière :Acier de cémentation.Finition :Trempé et bruni.
Surfaces fonctionnelles rectifiées.Nota :Les broches de serrage UNILOCK sont conçues pour le serrage et le positionnement des pièces à usiner et autres dispositifs.

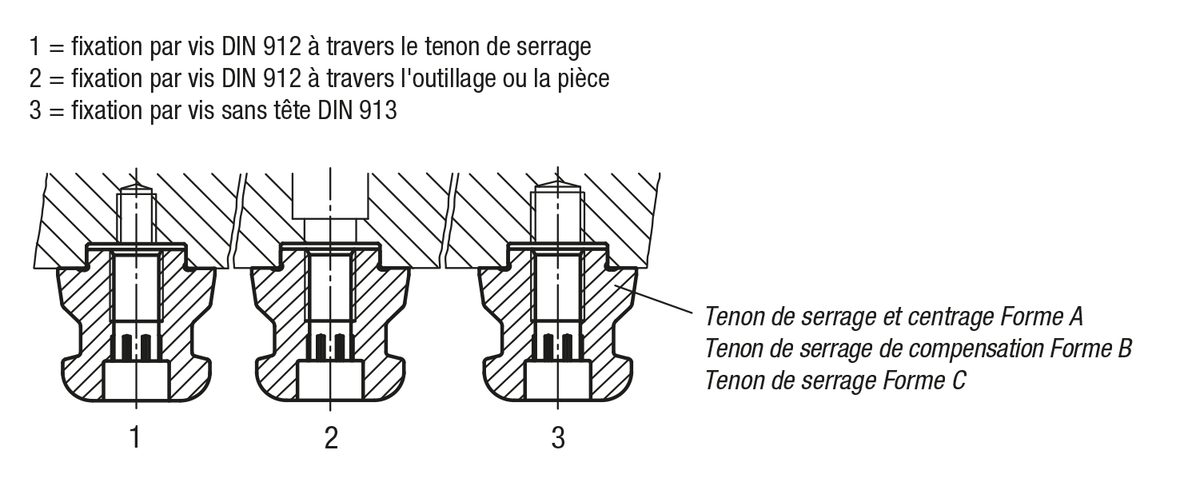

Les broches de serrage sont vissées à la pièce et sont adaptées aux différents modules de base.

Les forces de serrage suivantes sont possibles en associant les broches de serrage UNILOCK aux vis de fixation M10, M12 et M16 :

- Force de serrage (M10) 35 000 N
- Force de serrage (M12) 50 000 N
- Force de serrage (M16) 75 000 N

Pour d'autres broches de serrage de même taille, voir NLM 42208, 42210 et 42208 avec boulons filetés.
Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique 42208 Tenon de serrage UNILOCK à pas de 80 mm

283 kB

Informations techniques pour système de serrage de module 80

7,9 MB

Dessins

Sélection/filtre d'articles

Référence	Forme	D	D1	D2	D3	H	T	SW	Statut	Prix
42208-140160512	A	16	M12	16,5	10,3	5	10,5	10		121.02 CHF
42208-140180512	A	18	M12	16,5	10,3	5	10,5	10		121.02 CHF
42208-140220516	A	22	M16	18,5	14,2	5	12,5	17		97.50 CHF
42208-140250512	A	25	M12	16,5	10,3	5	10,5	10		72.50 CHF
42208-140250516	A	25	M16	18,5	14,2	5	12,5	17		88.30 CHF
42208-140251016	A	25	M16	18,5	14,2	10	12,5	17	fin de série	97.13 CHF
42208-240160512	B	16	M12	16,5	10,3	5	10,5	10		160.56 CHF
42208-240180512	B	18	M12	16,5	10,3	5	10,5	10		160.56 CHF
42208-240220516	B	22	M16	18,5	14,2	5	12,5	17		160.60 CHF
42208-240250512	B	25	M12	16,5	10,3	5	10,5	10		90.95 CHF
42208-240250516	B	25	M16	18,5	14,2	5	12,5	17		114.74 CHF
42208-240251016	B	25	M16	18,5	14,2	10	12,5	17	fin de série	123.59 CHF
42208-340160512	C	16	M12	16,5	10,3	5	10,5	10		114.20 CHF
42208-340180512	C	18	M12	16,5	10,3	5	10,5	10		114.20 CHF
42208-340220516	C	22	M16	18,5	14,2	5	12,5	17		114.19 CHF
42208-340250512	C	25	M12	16,5	10,3	5	10,5	10		65.74 CHF
42208-340250516	C	25	M16	18,5	14,2	5	12,5	17		79.46 CHF
42208-340251016	C	25	M16	18,5	14,2	10	12,5	17	fin de série	88.30 CHF
