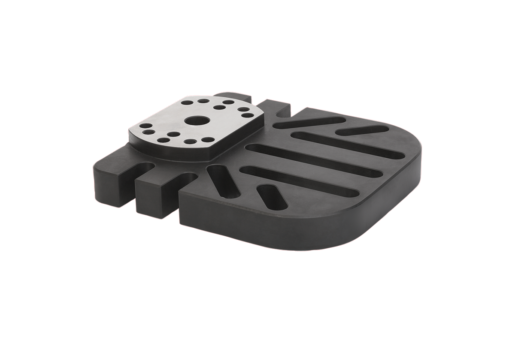

        Adaptateur réducteur 5 axes UNILOCK à pas de 80 mm

Description de l'article/illustrations du produit

DescriptionMatière :Corps de base en acier à outils inoxydable.
Broche de serrage en acier de cémentation.Finition :Surfaces fonctionnelles du corps de base trempées et rectifiées.
Broche de serrage oxydée. Surfaces fonctionnelles trempées et rectifiées.Nota :Les adaptateurs réducteurs 5 axes UNILOCK sont conçus pour le serrage et le positionnement des pièces à usiner. Les adaptateurs réducteurs peuvent être vissés à la pièce puis montés avec elle sur le module de base ou le module entretoise. Les adaptateurs réducteurs existent en version rigide.Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique 42206 Adaptateur réducteur 5 axes UNILOCK à pas de 80 mm

231 kB

Informations techniques pour système de serrage de module 80

7,9 MB

Dessins

Sélection/filtre d'articles

Référence	Finition 2	Forme	Type de forme	D	H	H1	Prix
42206-501101	dur	A	Cimblot	M10 x 100	50	25,5	405.24 CHF
42206-502101	dur	B	Tige d'équilibrage	M10 x 100	50	25,5	446.16 CHF
42206-503101	dur	C	Boulon De Serrage	M10 x 100	50	25,5	397.32 CHF
42206-501121	dur	A	Cimblot	M12 x 100	50	27,5	405.24 CHF
42206-502121	dur	B	Tige d'équilibrage	M12 x 100	50	27,5	446.16 CHF
42206-503121	dur	C	Boulon De Serrage	M12 x 100	50	27,5	397.32 CHF
