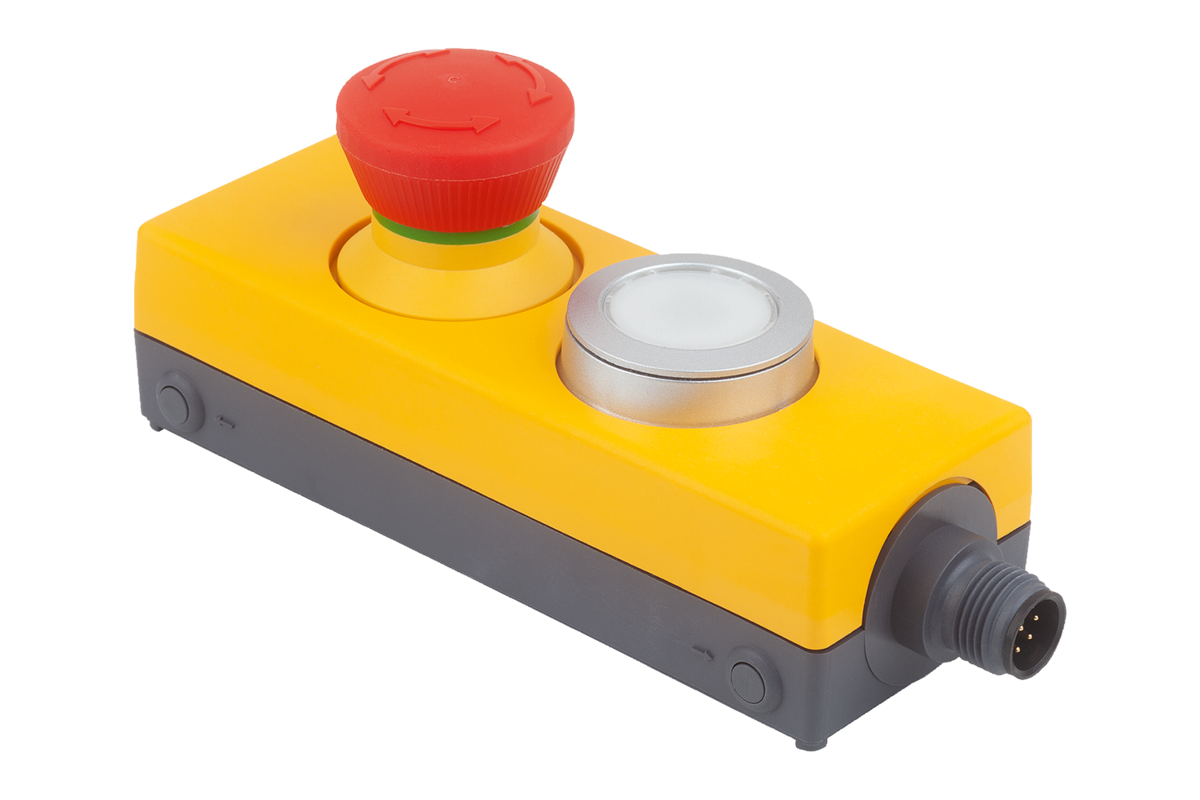

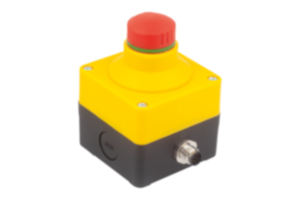

Pulsante di emergenza con pulsante nell'alloggiamento "Minibox" Ø 22,3 mm attacco M12
 81150-22

Pulsante di emergenza con pulsante nell'alloggiamento "Minibox"...

 Indietro

Descrizione articolo/immagini prodotto
DescrizioneMateriale:Plastica.
Contatti AgNi, dorati 5µm.Versione:Pulsante colore rosso.
Pulsante bianco, illuminabile con LED integrato.
Alloggiamento nero/giallo.Nota:Il Minibox è un alloggiamento completo, preconfezionato, comprendente il pulsante di emergenza e pulsante. La forma sottile dell'alloggiamento è idonea soprattutto per il montaggio su profili in alluminio.

I pulsanti di emergenza servono per la disattivazione manuale di macchine e impianti in caso di pericolo. Il pulsante si blocca all'attivazione e può essere sbloccato ruotando verso destra o verso sinistra. Il pulsante rosso è posizionato su un fondo giallo. In tal modo è facilmente riconoscibile.

Certificati / Norme soddisfatte:
CE, TÜV Süd.
EN 60947-1, EN 60947-5-5Dati tecnici:Posizione di montaggio: a piacere.
Durata prevista meccanica: 50.000 cicli di accensione.
Durata prevista elettrica: 50.000 cicli di accensione con carico nominale.
Contatto di apertura forzato: secondo EN 60947-5-1, all. K.

Tensione nominale di isolamento Ui: 250 V.
Corrente permanente termica: AC15 4 A. DC13 2,5 A.

Categoria d'uso a norma IEC/EN60947-5-1:
AC15: 240 V / 1,5 A.
DC13: 24 V / 2 A.Range di temperatura: Temperatura di stoccaggio: da -25 °C a +85 °C.
Temperatura di esercizio: da -25 °C a +70 °CMontaggio:Il Minibox può essere fissato direttamente su profili in alluminio con cave 8 mm e su superfici piane grazie alla clip di fissaggio.

In alternativa aprendo l'alloggiamento, il Minibox può essere fissato direttamente anche su fori di montaggio Ø 4,6 mm nella parte inferiore dell'alloggiamento su superfici piane.Particolarità:
RoHS
DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
Scheda tecnica 81150-22 Pulsante di emergenza con pulsante nell'alloggiamento "Minibox" Ø 22,3 mm attacco M12 191 kB

Disegni

Pulsante di emergenza con pulsante nell'alloggiamento "Minibox" Ø 22,3 mm attacco M12

Selezione/filtro articoli
N. ordine

Ø di montaggioTipo di
attacco		Numero contatti NANumero contatti NA
(tasto)		Numero contatti NCIlluminabileCADAcc.PrezzoOrdinare
81150-22-21420022,3M12 8 poli, codifica A112no 164.62 CHF
N. ordine

Tensione d'esercizio
V		Corrente di esercizio
mA		Collare di protezione bloccaggioSbloccoTempo di rimbalzo
ms		Tensione di prova
Terminale M12
kV		CADAcc.PrezzoOrdinare
81150-22-2142001-361-250noRotazione a destra/rotazione a sinistra<101,5 164.62 CHF
N. ordine

Display posizione di commutazioneGrado di protezioneClasse di protezioneAutomonitoratoA prova di manomissioneCADAcc.PrezzoOrdinare
81150-22-214200sìIP65II isolamento di protezionesìsì 164.62 CHF
