        Pulsanti di emergenza versione da incasso Ø 22,3 mm con blocchi di contatti

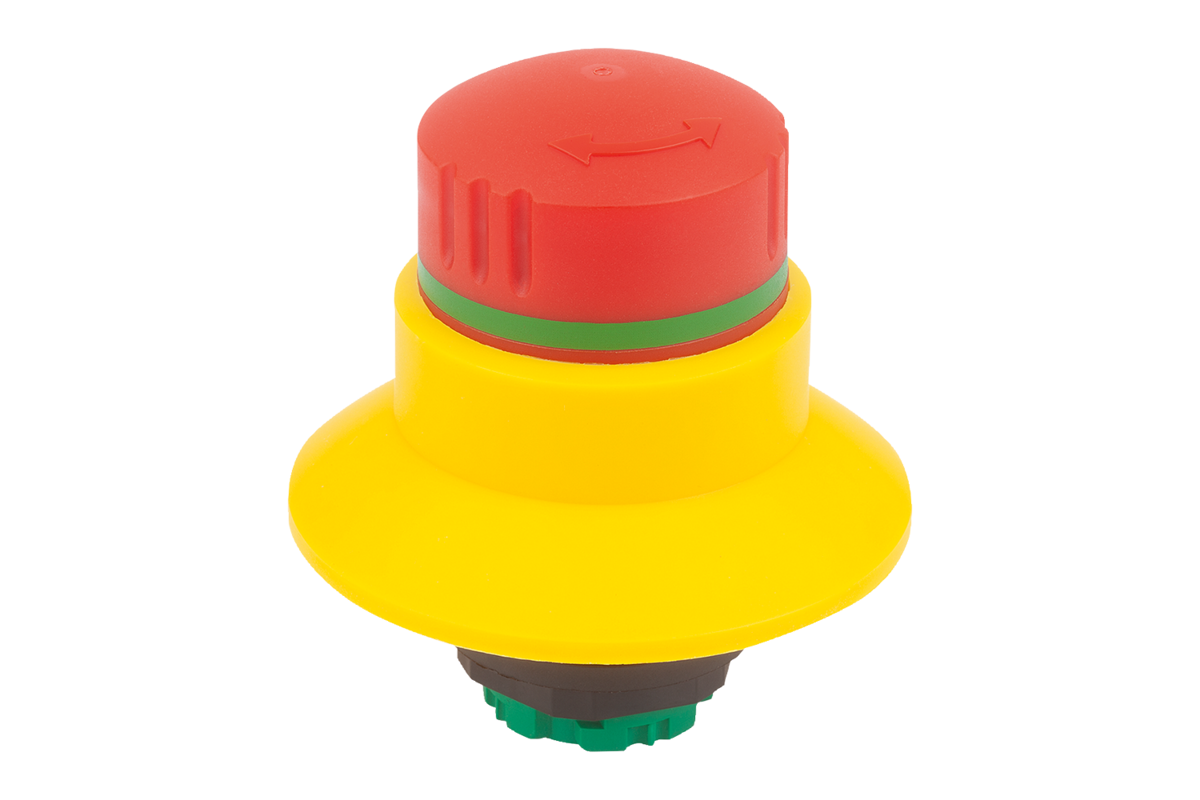

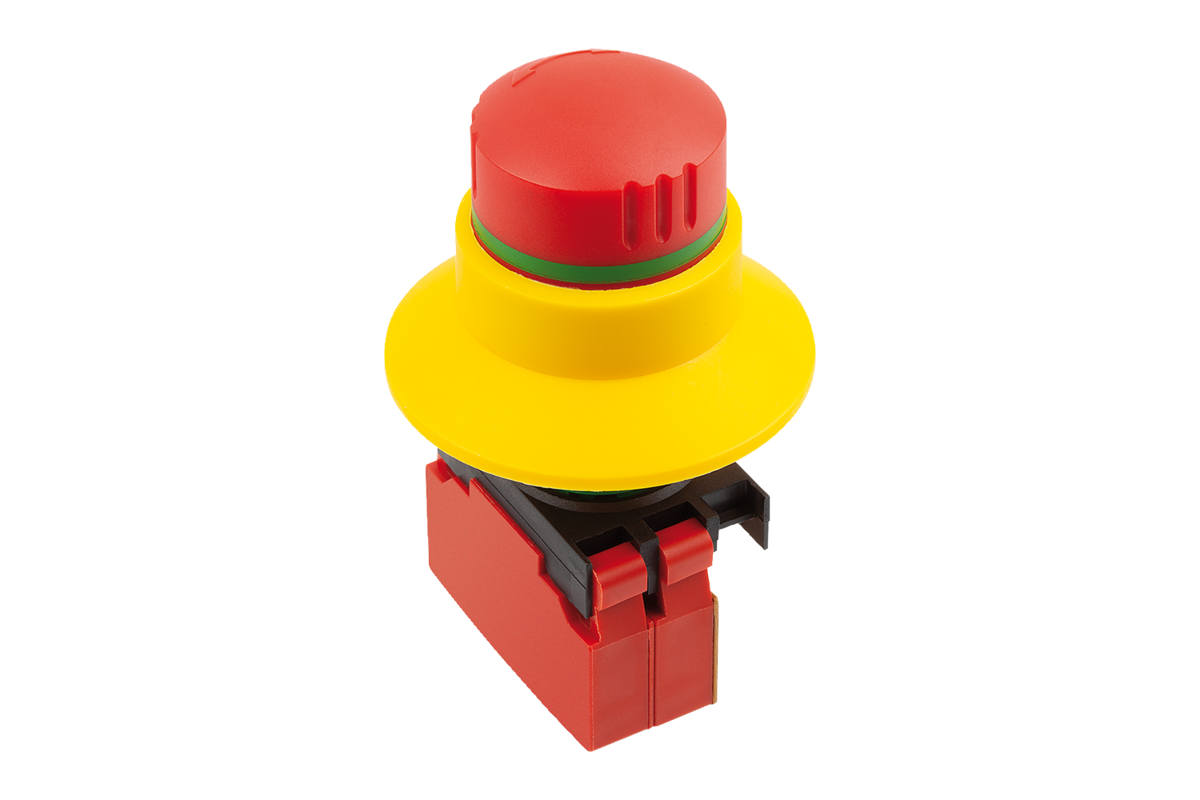

        Pulsanti di emergenza versione da incasso Ø 22,3 mm con blocchi di contatti, Forma B

Descrizione articolo/immagini prodotto

DescrizioneMateriale:Plastica.
Contatti AgNi.Versione:Pulsante colore rosso.
Base gialla.Nota:I pulsanti di emergenza servono per la disattivazione manuale di macchine e impianti in caso di pericolo. Il pulsante si blocca all'attivazione e può essere sbloccato ruotando verso destra o verso sinistra. Il pulsante rosso è posizionato su un fondo giallo. In tal modo è facilmente riconoscibile.

Certificati / Norme soddisfatte:
CE, TÜV Süd, CCC, cULus, UR.
EN 60947-5-1, EN 60947-5-5, EN ISO 13850.Dati tecnici:Posizione di montaggio: a piacere.
Durata prevista meccanica: 50.000 cicli di accensione.
Durata prevista elettrica: 50.000 cicli di accensione con carico nominale.
Contatto di apertura forzato: secondo EN 60947-5-1, all. K.
Tensione nominale di isolamento Ui: 250 V.
Corrente permanente termica: 10A.

Categoria d'utilizzo a norma IEC/EN60947-5-1:
AC15: 250 V / 3 A.
DC13: 24 V / 2 A.Range di temperatura: Temperatura di stoccaggio: da -50 °C a +85 °C.
Temperatura di esercizio: da -25 °C a +55 °CVantaggi:Il contatto di sicurezza controlla costantemente il collegamento corretto tra pulsante di emergenza ed elemento di contatto. Se in seguito a un montaggio poco accurato o per danni meccanici il pulsante si separa dall'elemento di contatto, il contatto di sicurezza effettua un'interruzione immediata e la macchina si arresta.FornituraIl tasto per l'arresto di emergenza è formato da un pulsante, un dado di accoppiamento, 2 blocchi di contatto, 1x contatto di apertura, 1x contatto di apertura con contatto di sicurezza integrato (contatto in chiusura) per disattivazione in caso di guasto e da un supporto per i blocchi di contatto.Particolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 81150-08_B Pulsanti di emergenza versione da incasso Ø 22,3 mm con blocchi di contatti, Forma B

216 kB

Disegni

Selezione/filtro articoli

N. ordine	Forma	Tipo di stampo	Ø di montaggio	Lunghezza di spellatura mm	Tipo di attacco	CAD	Acc.	Prezzo	Ordinare
81150-08-213210	B	con collare di protezione bloccaggio	22,3	8-10	Morsetto a molla			43.38 CHF

N. ordine	Sezione dei collegamenti max. (mm²)	Numero contatti NA	Numero contatti NC	Coppia di serraggio Dadi di montaggio Nm	Illuminabile	CAD	Acc.	Prezzo	Ordinare
81150-08-213210	0,75-2,5	1	2	2,5	no			43.38 CHF

N. ordine	Collare di protezione bloccaggio	Resistività di volume m Ohm	Sblocco	Tensione di contatto min. V	Corrente di contatto min. mA	CAD	Acc.	Prezzo	Ordinare
81150-08-213210	sì	<100	Rotazione a destra/rotazione a sinistra	24	5			43.38 CHF

N. ordine	Tempo di rimbalzo ms	Display posizione di commutazione	Grado di protezione	Classe di protezione	Automonitorato	A prova di manomissione	CAD	Acc.	Prezzo	Ordinare
81150-08-213210	<10	sì	IP65/IP67	II isolamento di protezione	sì	sì			43.38 CHF

Altri articoli di questa categoria

81150-08_A

Pulsanti di emergenza versione da incasso Ø 22,3 mm con blocchi di contatti, Forma A
