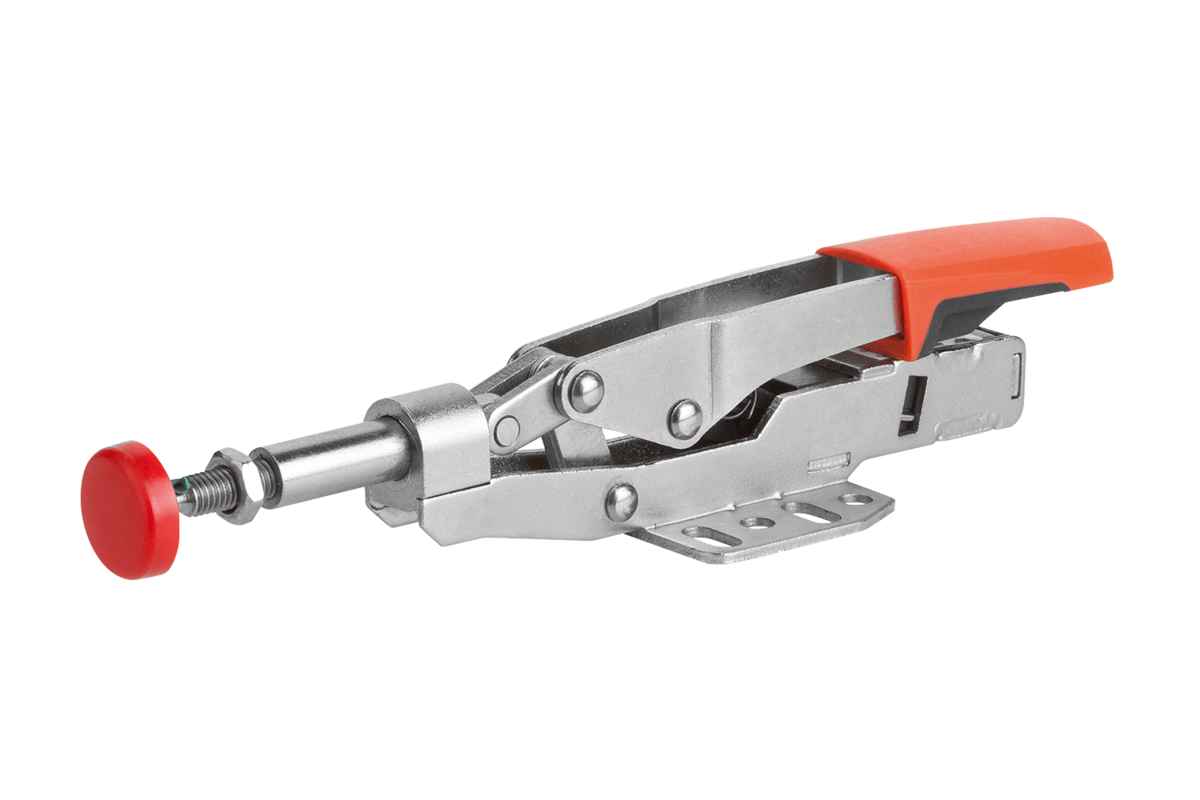

05305Dispositivo di bloccaggio rapido variabile con tirante... |
Indietro |
|
Descrizione articolo/immagini prodotto |
|
|
DescrizioneMateriale:Acciaio.
Impugnatura in plastica a 2 componenti.Versione:trattato termicamente e zincato.
Impugnatura resistente all'olio.Nota:Il dispositivo di bloccaggio rapido si adatta automaticamente all'altezza del pezzo in lavorazione. Adattamento continuo dell'altezza di serraggio entro i 13 mm con forza di bloccaggio quasi costante senza variazione manuale della posizione della vite di pressione.
La forza di serraggio può essere regolata secondo le esigenze fino a 2.500 N tramite una vite di regolazione posta sotto alla leva dello snodo.
La disposizione dei fori nella piastra base è adatta per millimetri e pollici.Particolarità: DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
|
Selezione/filtro articoli |
|
| N. ordine | A | A1 | A2 | A3 | B | B1 | B4 | B5 | B6 | D
| D1 | D2 | H | H1 | H2 | H5 | L | L2 | L4 | altezza di
serraggio
max. | F
kN | CAD | Acc. | Prezzo | Ordinare |
|---|
| 05305-035 | 25,4 | 53 | 38 | 25,4 | 33 | 60 | 48 | 38 | 32 | 6,5 | 23 | 12 | 46 | 27 | 155 | 25 | 233 | 154 | 73 | 35 | 2,5 |  | | 42.14 CHF | |
