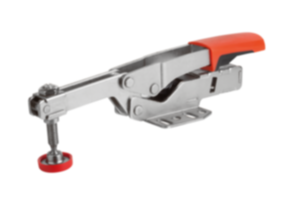

Dispositivo Di Bloccaggio Rapido Variabile
orizzontale
acciaio
- Adattamento automatico all'altezza del pezzo da lavorare senza regolazione della vite di pressione
- Forza di serraggio regolabile
- Le morse rapide (tenditori, ginocchiere di serraggio rapido) fungono da dispositivo di montaggio e di arresto
- Campi di utilizzo: costruzione di macchine, saldatura, lavorazione dei metalli, lavorazione del legno, industria della plastica
Unità di vendita
41,47 CHF
Aggiunto al carrello
Denominazione
Dispositivo Di Bloccaggio Rapido Variabile
Versione 1
orizzontale
Versione 2
piede orizzontale
Materiale corpo base
acciaio

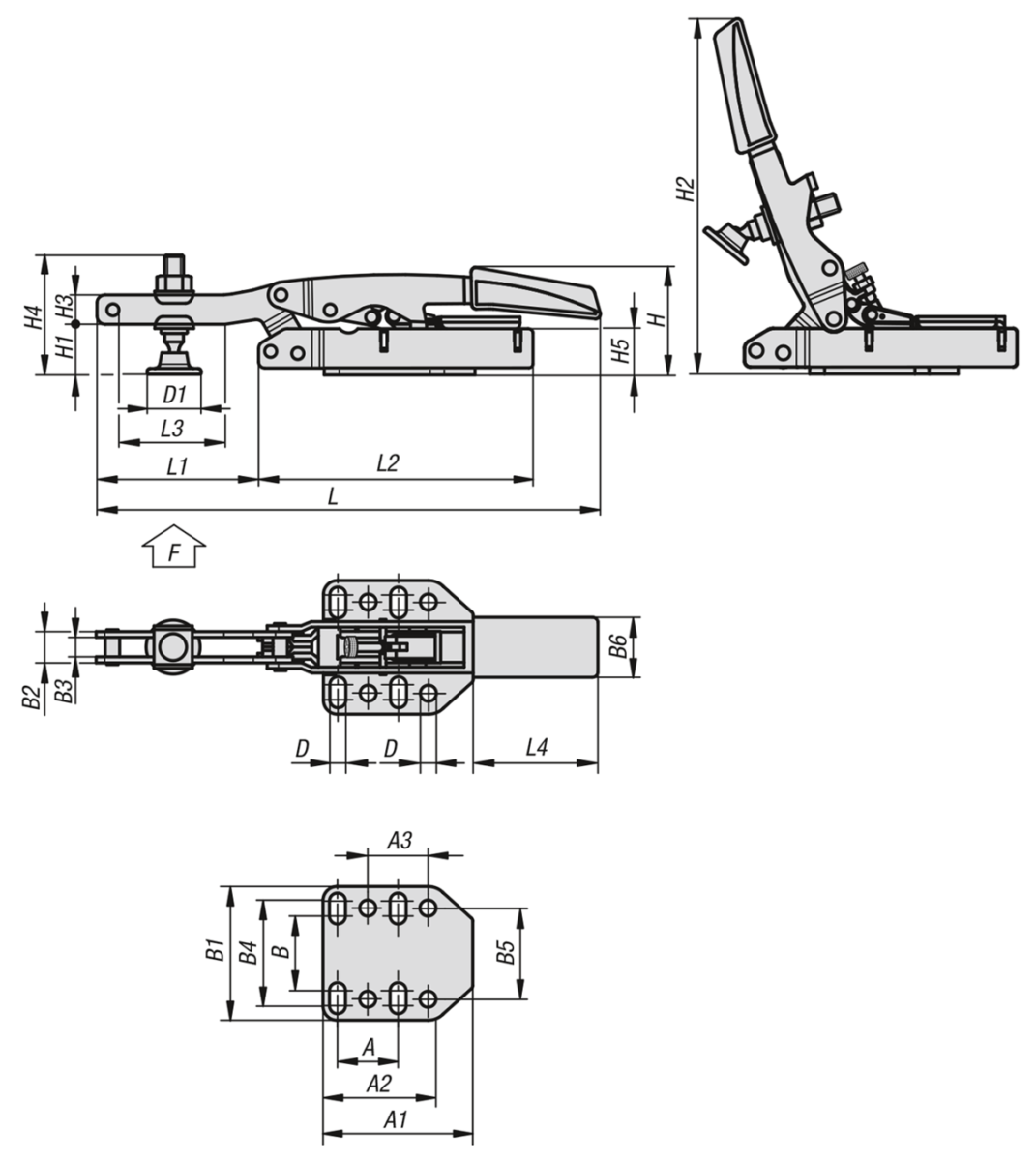

H=Max. altezza di serraggio
40
A
25,4
A1
53
A2
38
A3
25,4
B
33
B1
60
B2
13
B3
8
B4
48
B5
38
B6
32
D
6,5
D1
24,5
F (kN)
2,5
H
47
H1
20
H2
158
H3
14
H4
60
H5
27
L
217
L1
77
L2
113
L3
58
L4
72
Descrizione
Materiale
Acciaio.
Impugnatura in plastica a 2 componenti.
Impugnatura in plastica a 2 componenti.
Versione
trattato termicamente e zincato.
Impugnatura resistente all'olio.
Impugnatura resistente all'olio.
Nota
Il dispositivo di bloccaggio rapido si adatta automaticamente all'altezza del pezzo in lavorazione. Adattamento continuo dell'altezza di serraggio entro i 35 mm con forza di bloccaggio quasi costante senza variazione manuale della posizione della vite di pressione.
La forza di serraggio può essere regolata secondo le esigenze fino a 2.500 N tramite una vite di regolazione posta sotto alla leva dello snodo.
La disposizione dei fori nella piastra base è adatta per millimetri e pollici.
La forza di serraggio può essere regolata secondo le esigenze fino a 2.500 N tramite una vite di regolazione posta sotto alla leva dello snodo.
La disposizione dei fori nella piastra base è adatta per millimetri e pollici.
