DescrizioneMateriale:Corpo base in alluminio.
Pistone a doppio effetto in acciaio inox.
Versione:Corpo base anodizzato colore nero.Nota:Le staffe girevoli sono utilizzate quando sono sufficienti forze di serraggio ridotte o quando il punto di serraggio deve essere libero per il posizionamento o la rimozione di pezzi. Il corpo a forma di blocco dell'alloggiamento offre possibilità di fissaggio universali. Il pistone magnetico è predisposto per l'utilizzo un sensore di prossimità elettrico.
La vite e la rondella elastica sono forniti per fissare i bracci tenditori disponibili come accessorio.
La staffa girevole non deve essere ostacolata nei suoi movimenti.
F1 = pressione massima d'esercizio a 6 bar.
Su richiesta:Interruttore di prossimità.Accessori:- Braccio di spinta 05620
- Adattatore 05625
Particolarità:
RoHS
DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
 Scheda tecnica 05610 Staffa girevole pneumatica 389 kB

Disegni (sintesi completa)

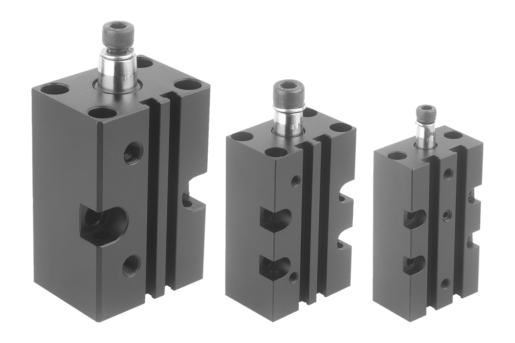

Staffa girevole pneumatica
Staffa girevole pneumatica

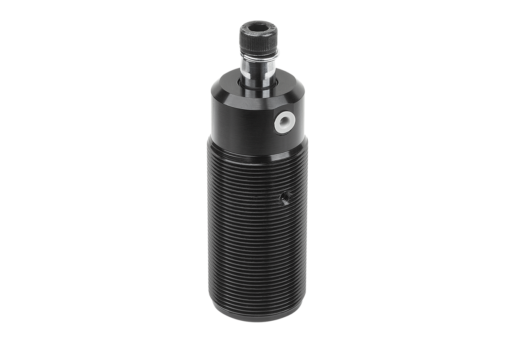

Staffa girevole
pneumatica, forma A

Maggiori informazioni

Disegni

Staffa girevole pneumatica, forma A

Selezione/filtro articoli

N. ordineVersione 2FormaDimensioniA

A1A2A3A5BDD1D2D3D4D5CADAcc.PrezzoOrdinare
05610-1121con rotazione destrorsaA12350103120248M54,3M5M54,3 326.04 CHF
05610-1161con rotazione destrorsaA1641-2113121288M54,3M5M54,3 334.62 CHF
05610-2121con rotazione sinistrorsaA12350103120248M54,3M5M54,3 326.04 CHF
05610-2161con rotazione sinistrorsaA1641-2113121288M54,3M5M54,3 334.62 CHF
N. ordineH

H1H2H3H4H5H6Corsa
S
LS1S2TT1F1
kN
AccessoriCADAcc.PrezzoOrdinare
05610-11217610570115126211640795150,0305620-12, 05625-1216 326.04 CHF
05610-11617610570115126211642794,5150,0605620-16, 05625-1216 334.62 CHF
05610-21217610570115126211640795150,0305620-12, 05625-1216 326.04 CHF
05610-21617610570115126211642794,5150,0605620-16, 05625-1216 334.62 CHF

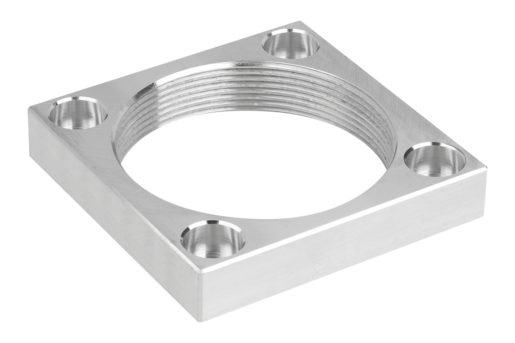

Staffa girevole
pneumatica, forma B

Maggiori informazioni

Disegni

Staffa girevole pneumatica, forma B

Selezione/filtro articoli

N. ordineVersione 2FormaDimensioniA

A1A2A3A4A5BDD1D2D3D4D5CADAcc.PrezzoOrdinare
05610-1201con rotazione destrorsaB2048813362011,53012M85,5M6M55,5 338.91 CHF
05610-2201con rotazione sinistrorsaB2048813362011,53012M85,5M6M55,5 338.91 CHF
N. ordineHH1H2H3H4H5H6Corsa
S
LS1S2TT1F1
kN
AccessoriCADAcc.PrezzoOrdinare
05610-120180125741744,52422274612154,5200,0805620-20, 05625-2000 338.91 CHF
05610-220180125741744,52422274612154,5200,0805620-20, 05625-2000 338.91 CHF

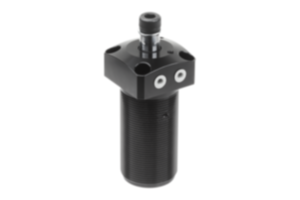

Staffa girevole
pneumatica, forma C

Maggiori informazioni

Disegni

Staffa girevole pneumatica, forma C

Selezione/filtro articoli

N. ordineVersione 2FormaDimensioniA

A1A2A3A4A5BDD1D2D3D4D5CADAcc.PrezzoOrdinare
05610-1251con rotazione destrorsaC25507,5154020173514M86,5M8M58,5 338.91 CHF
05610-1321con rotazione destrorsaC326012,5204530184516M86,5M8G1/88,5 351.78 CHF
05610-1401con rotazione destrorsaC407015,524,55237225516M88,5M10G1/88,5 364.65 CHF
05610-1501con rotazione destrorsaC508021,5316646256520M108,5M10G1/810,5 437.58 CHF
05610-1631con rotazione destrorsaC639027,537,58060308020M1010,5M12G1/810,5 489.06 CHF
05610-2251con rotazione sinistrorsaC25507,5154020173514M86,5M8M58,5 338.91 CHF
05610-2321con rotazione sinistrorsaC326012,5204530184516M86,5M8G1/88,5 351.78 CHF
05610-2401con rotazione sinistrorsaC407015,524,55237225516M88,5M10G1/88,5 364.65 CHF
05610-2501con rotazione sinistrorsaC508021,5316646256515M108,5M10G1/810,5 437.58 CHF
05610-2631con rotazione sinistrorsaC639027,537,58060308015M1010,5M12G1/810,5 489.06 CHF
N. ordineHH1H2H3H4H5Corsa
S
LS1S2TT1F1
kN
AccessoriCADAcc.PrezzoOrdinare
05610-125183125781744,532275515125200,1705620-25, 05625-2500 338.91 CHF
05610-13219614590225043306016146,5200,2705620-32, 05625-3240 351.78 CHF
05610-14019614590205240317016158250,4505620-40, 05625-3240 364.65 CHF
05610-15011061621002553,545308515156,5300,705620-50, 05625-5063 437.58 CHF
05610-16311061621002853,5363010015158,5301,105620-63, 05625-5063 489.06 CHF
05610-225183125781744,532275515125200,1705620-25, 05625-2500 338.91 CHF
05610-23219614590225043306016146,5200,2705620-32, 05625-3240 351.78 CHF
05610-24019614590205240317016158250,4505620-40, 05625-3240 364.65 CHF
05610-25011061621002553,545308515156,5300,705620-50, 05625-5063 437.58 CHF
05610-26311061621002853,5363010015158,5301,105620-63, 05625-5063 489.06 CHF
