        Anelli di serraggio con filettatura

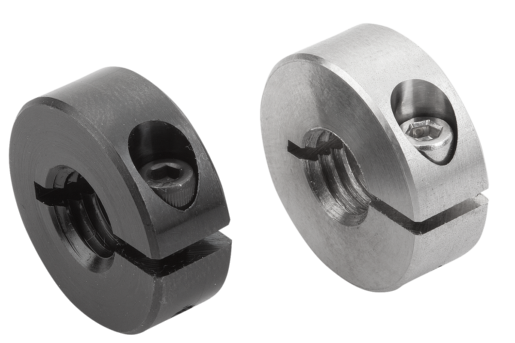

Descrizione articolo/immagini prodotto

DescrizioneMateriale:Acciaio.
Acciaio inox 1.4305.Versione:Acciaio brunito, vite in acciaio 12.9.
Acciaio inox non trattato, vite in acciaio inox A2-70.Nota:Gli anelli di serraggio con filettatura circondano il contropezzo con una distribuzione uniforme delle forze di serraggio.
Gli anelli di serraggio possono essere utilizzati con filetto maschio con classe di tolleranza 6g.Range di temperatura: Da -40 °C a +175 °C.Particolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 07814 Anelli di serraggio con filettatura

224 kB

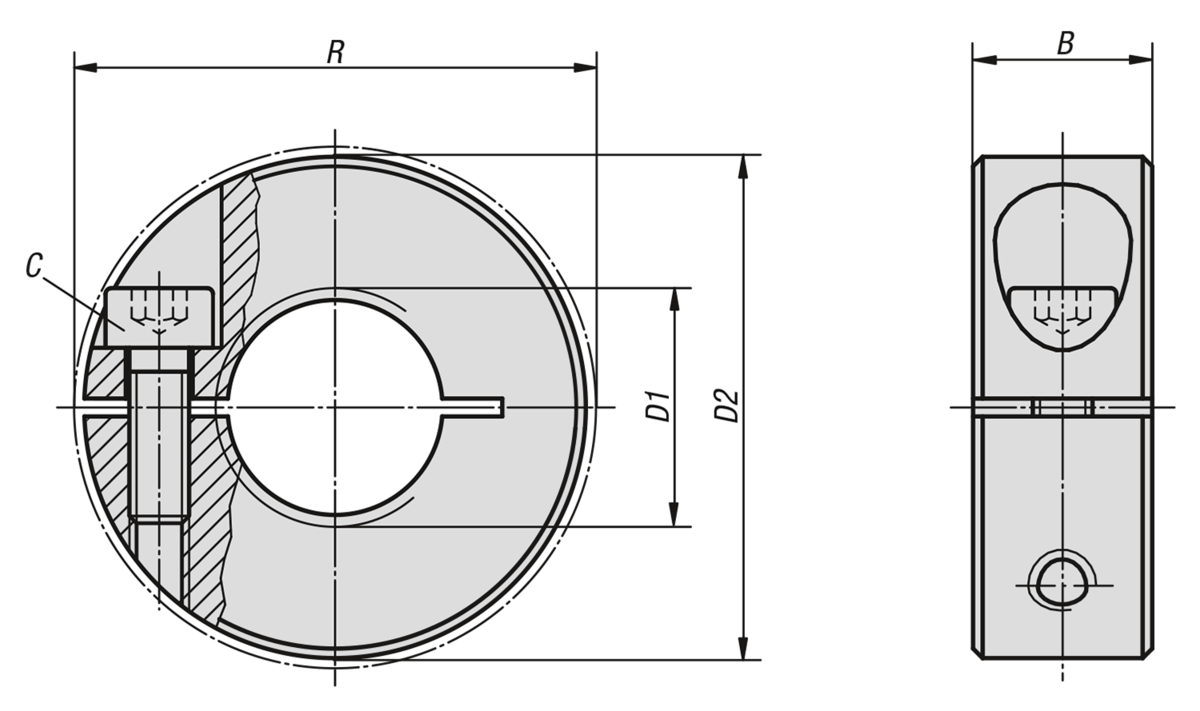

Disegni

Selezione/filtro articoli

N. ordine	Materiale corpo base	B	C	D1 Filettatura interna	D2	R	Prezzo
07814-0401	acciaio	9	M3x8	M4	16	20,7	5.82 CHF
07814-0501	acciaio	9	M3x8	M5	16	20,7	5.82 CHF
07814-0601	acciaio	9	M3x8	M6	16	20,7	5.82 CHF
07814-0801	acciaio	9	M3x8	M8	18	22,4	6.20 CHF
07814-1001	acciaio	9	M3x10	M10	24	26	6.43 CHF
07814-1201	acciaio	11	M4x12	M12	28	31,8	6.83 CHF
07814-1601	acciaio	13	M5x16	M16	34	39,4	8.00 CHF
07814-2001	acciaio	15	M6x18	M20	40	46,4	10.02 CHF
07814-0402	acciaio inox	9	M3x8	M4	16	20,7	12.01 CHF
07814-0502	acciaio inox	9	M3x8	M5	16	20,7	12.01 CHF
07814-0602	acciaio inox	9	M3x8	M6	16	20,7	12.01 CHF
07814-0802	acciaio inox	9	M3x8	M8	18	22,4	12.42 CHF
07814-1002	acciaio inox	9	M3x10	M10	24	26	14.02 CHF
07814-1202	acciaio inox	11	M4x12	M12	28	31,8	16.45 CHF
07814-1602	acciaio inox	13	M5x16	M16	34	39,4	16.84 CHF
07814-2002	acciaio inox	15	M6x18	M20	40	46,4	20.05 CHF
