        Leva a camma in acciaio inox con filettatura esterna

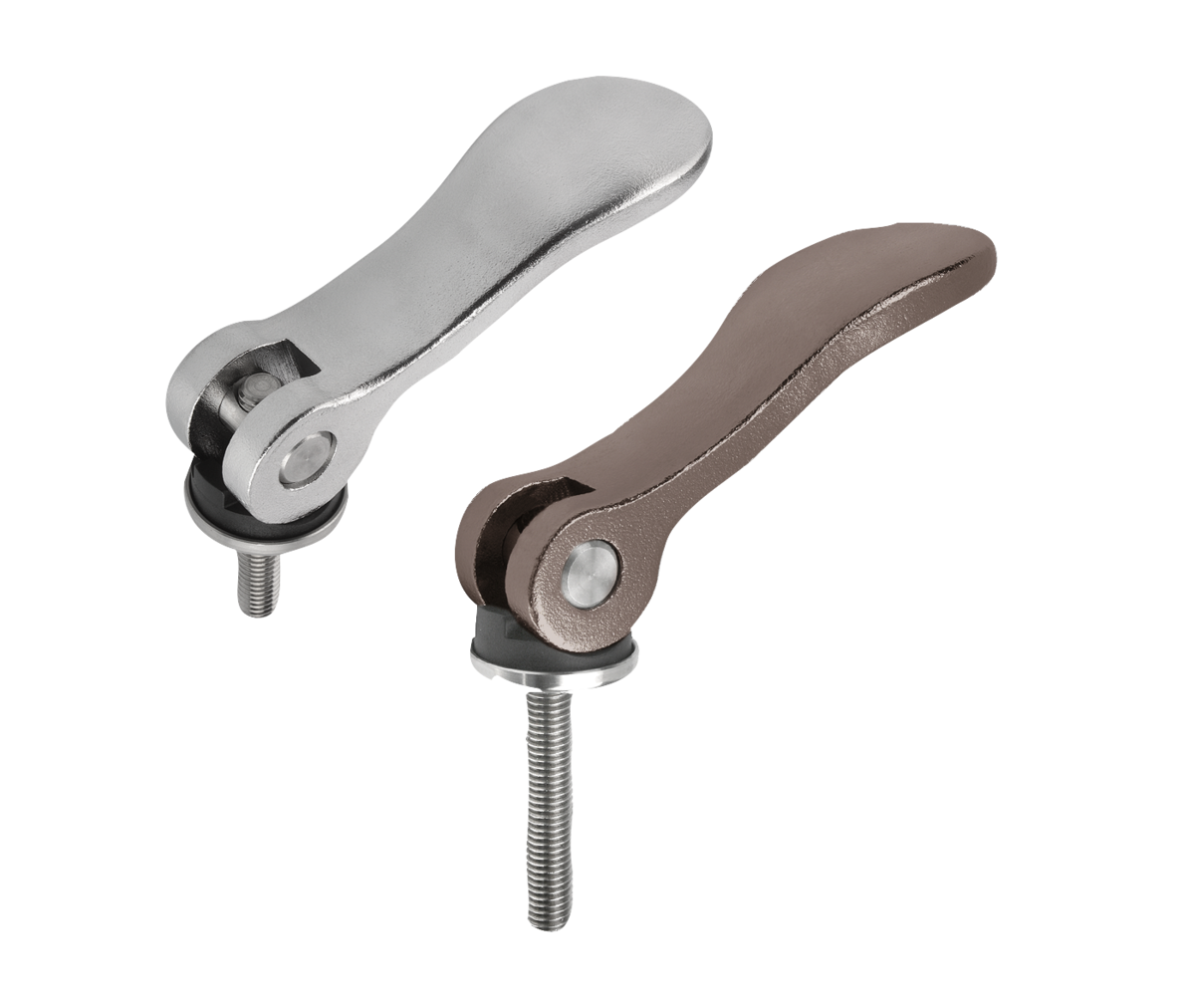

Descrizione articolo/immagini prodotto

DescrizioneMateriale:Leva in acciaio inox 1.4308.
Rondella di pressione in plastica PA 66 GF 35-X, rinforzata con fibra di vetro.
Perno, rondella e vite prigioniera in acciaio inox 1.4305.Nota:Le materie plastiche tendono a deformarsi sotto carico (retardation).Particolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 04232_AG Leva a camma in acciaio inox con filettatura esterna

218 kB

Disegni

Selezione/filtro articoli

N. ordine	Superficie corpo base	D	D1	D2	B	B1	H	H1	A	A1	L	Corsa S	Forza di bloccaggio F (kN)	Forza manuale FH N	Prezzo
04232-9512003X10	lucidatura elettrolitica	M3	12	6	14,4	11,5	9	13	36,2	41,7	10	1	1,5	90	16.07 CHF
04232-9512003X15	lucidatura elettrolitica	M3	12	6	14,4	11,5	9	13	36,2	41,7	15	1	1,5	90	16.07 CHF
04232-9512003X30	lucidatura elettrolitica	M3	12	6	14,4	11,5	9	13	36,2	41,7	30	1	1,5	90	16.07 CHF
04232-9512004X10	lucidatura elettrolitica	M4	12	6	14,4	11,5	9	13	36,2	41,7	10	1	1,5	90	16.07 CHF
04232-9512004X15	lucidatura elettrolitica	M4	12	6	14,4	11,5	9	13	36,2	41,7	15	1	1,5	90	16.07 CHF
04232-9512004X30	lucidatura elettrolitica	M4	12	6	14,4	11,5	9	13	36,2	41,7	30	1	1,5	90	16.07 CHF
04232-0512004X15	lucidatura elettrolitica	M4	15,4	8	18	13	11,2	17	52,3	59,1	15	1	2,5	100	17.07 CHF
04232-0512004X20	lucidatura elettrolitica	M4	15,4	8	18	13	11,2	17	52,3	59,1	20	1	2,5	100	17.07 CHF
04232-0512004X30	lucidatura elettrolitica	M4	15,4	8	18	13	11,2	17	52,3	59,1	30	1	2,5	100	17.07 CHF
04232-0512005X20	lucidatura elettrolitica	M5	15,4	8	18	13	11,2	17	52,3	59,1	20	1	2,5	100	17.07 CHF
04232-0512005X30	lucidatura elettrolitica	M5	15,4	8	18	13	11,2	17	52,3	59,1	30	1	2,5	100	17.07 CHF
04232-0512005X40	lucidatura elettrolitica	M5	15,4	8	18	13	11,2	17	52,3	59,1	40	1	2,5	100	17.73 CHF
04232-0512005X50	lucidatura elettrolitica	M5	15,4	8	18	13	11,2	17	52,3	59,1	50	1	2,5	100	17.73 CHF
04232-1512005X20	lucidatura elettrolitica	M5	18,1	9	21,5	15	14,5	22	70,4	79,2	20	1,2	4	120	20.09 CHF
04232-1512005X30	lucidatura elettrolitica	M5	18,1	9	21,5	15	14,5	22	70,4	79,2	30	1,2	4	120	20.09 CHF
04232-1512005X40	lucidatura elettrolitica	M5	18,1	9	21,5	15	14,5	22	70,4	79,2	40	1,2	4	120	20.85 CHF
04232-1512005X50	lucidatura elettrolitica	M5	18,1	9	21,5	15	14,5	22	70,4	79,2	50	1,2	4	120	20.85 CHF
04232-1512006X20	lucidatura elettrolitica	M6	18,1	9	21,5	15	14,5	22	70,4	79,2	20	1,2	4	120	20.09 CHF
04232-1512006X30	lucidatura elettrolitica	M6	18,1	9	21,5	15	14,5	22	70,4	79,2	30	1,2	4	120	20.09 CHF
04232-1512006X40	lucidatura elettrolitica	M6	18,1	9	21,5	15	14,5	22	70,4	79,2	40	1,2	4	120	20.85 CHF
04232-1512006X50	lucidatura elettrolitica	M6	18,1	9	21,5	15	14,5	22	70,4	79,2	50	1,2	4	120	20.85 CHF
04232-2512008X25	lucidatura elettrolitica	M8	27,1	11	33,3	24	18	28,5	96	108	25	1,5	8	350	27.32 CHF
04232-2512008X30	lucidatura elettrolitica	M8	27,1	11	33,3	24	18	28,5	96	108	30	1,5	8	350	27.32 CHF
04232-2512008X40	lucidatura elettrolitica	M8	27,1	11	33,3	24	18	28,5	96	108	40	1,5	8	350	28.16 CHF
04232-2512008X50	lucidatura elettrolitica	M8	27,1	11	33,3	24	18	28,5	96	108	50	1,5	8	350	28.16 CHF
04232-2512010X25	lucidatura elettrolitica	M10	27,1	11	33,3	24	18	28,5	96	108	25	1,5	8	350	27.32 CHF
04232-2512010X30	lucidatura elettrolitica	M10	27,1	11	33,3	24	18	28,5	96	108	30	1,5	8	350	27.32 CHF
04232-2512010X40	lucidatura elettrolitica	M10	27,1	11	33,3	24	18	28,5	96	108	40	1,5	8	350	28.16 CHF
04232-2512010X50	lucidatura elettrolitica	M10	27,1	11	33,3	24	18	28,5	96	108	50	1,5	8	350	28.16 CHF
04232-9512303X10	sabbiata	M3	12	6	14,4	11,5	9	13	36,2	41,7	10	1	1,5	90	14.46 CHF
04232-9512303X15	sabbiata	M3	12	6	14,4	11,5	9	13	36,2	41,7	15	1	1,5	90	14.46 CHF
04232-9512303X30	sabbiata	M3	12	6	14,4	11,5	9	13	36,2	41,7	30	1	1,5	90	14.46 CHF
04232-9512304X10	sabbiata	M4	12	6	14,4	11,5	9	13	36,2	41,7	10	1	1,5	90	14.46 CHF
04232-9512304X15	sabbiata	M4	12	6	14,4	11,5	9	13	36,2	41,7	15	1	1,5	90	14.46 CHF
04232-9512304X30	sabbiata	M4	12	6	14,4	11,5	9	13	36,2	41,7	30	1	1,5	90	14.46 CHF
04232-0512304X15	sabbiata	M4	15,4	8	18	13	11,2	17	52,3	59,1	15	1	2,5	100	15.34 CHF
04232-0512304X20	sabbiata	M4	15,4	8	18	13	11,2	17	52,3	59,1	20	1	2,5	100	15.34 CHF
04232-0512304X30	sabbiata	M4	15,4	8	18	13	11,2	17	52,3	59,1	30	1	2,5	100	15.34 CHF
04232-0512305X20	sabbiata	M5	15,4	8	18	13	11,2	17	52,3	59,1	20	1	2,5	100	15.34 CHF
04232-0512305X30	sabbiata	M5	15,4	8	18	13	11,2	17	52,3	59,1	30	1	2,5	100	15.34 CHF
04232-0512305X40	sabbiata	M5	15,4	8	18	13	11,2	17	52,3	59,1	40	1	2,5	100	15.95 CHF
04232-0512305X50	sabbiata	M5	15,4	8	18	13	11,2	17	52,3	59,1	50	1	2,5	100	15.95 CHF
04232-1512305X20	sabbiata	M5	18,1	9	21,5	15	14,5	22	70,4	79,2	20	1,2	4	120	18.08 CHF
04232-1512305X30	sabbiata	M5	18,1	9	21,5	15	14,5	22	70,4	79,2	30	1,2	4	120	18.08 CHF
04232-1512305X40	sabbiata	M5	18,1	9	21,5	15	14,5	22	70,4	79,2	40	1,2	4	120	18.76 CHF
04232-1512305X50	sabbiata	M5	18,1	9	21,5	15	14,5	22	70,4	79,2	50	1,2	4	120	18.76 CHF
04232-1512306X20	sabbiata	M6	18,1	9	21,5	15	14,5	22	70,4	79,2	20	1,2	4	120	18.08 CHF
04232-1512306X30	sabbiata	M6	18,1	9	21,5	15	14,5	22	70,4	79,2	30	1,2	4	120	18.08 CHF
04232-1512306X40	sabbiata	M6	18,1	9	21,5	15	14,5	22	70,4	79,2	40	1,2	4	120	18.76 CHF
04232-1512306X50	sabbiata	M6	18,1	9	21,5	15	14,5	22	70,4	79,2	50	1,2	4	120	18.76 CHF
04232-2512308X25	sabbiata	M8	27,1	11	33,3	24	18	28,5	96	108	25	1,5	8	350	24.58 CHF
04232-2512308X30	sabbiata	M8	27,1	11	33,3	24	18	28,5	96	108	30	1,5	8	350	24.58 CHF
04232-2512308X40	sabbiata	M8	27,1	11	33,3	24	18	28,5	96	108	40	1,5	8	350	25.34 CHF
04232-2512308X50	sabbiata	M8	27,1	11	33,3	24	18	28,5	96	108	50	1,5	8	350	25.34 CHF
04232-2512310X25	sabbiata	M10	27,1	11	33,3	24	18	28,5	96	108	25	1,5	8	350	24.58 CHF
04232-2512310X30	sabbiata	M10	27,1	11	33,3	24	18	28,5	96	108	30	1,5	8	350	24.58 CHF
04232-2512310X40	sabbiata	M10	27,1	11	33,3	24	18	28,5	96	108	40	1,5	8	350	25.34 CHF
04232-2512310X50	sabbiata	M10	27,1	11	33,3	24	18	28,5	96	108	50	1,5	8	350	25.34 CHF
