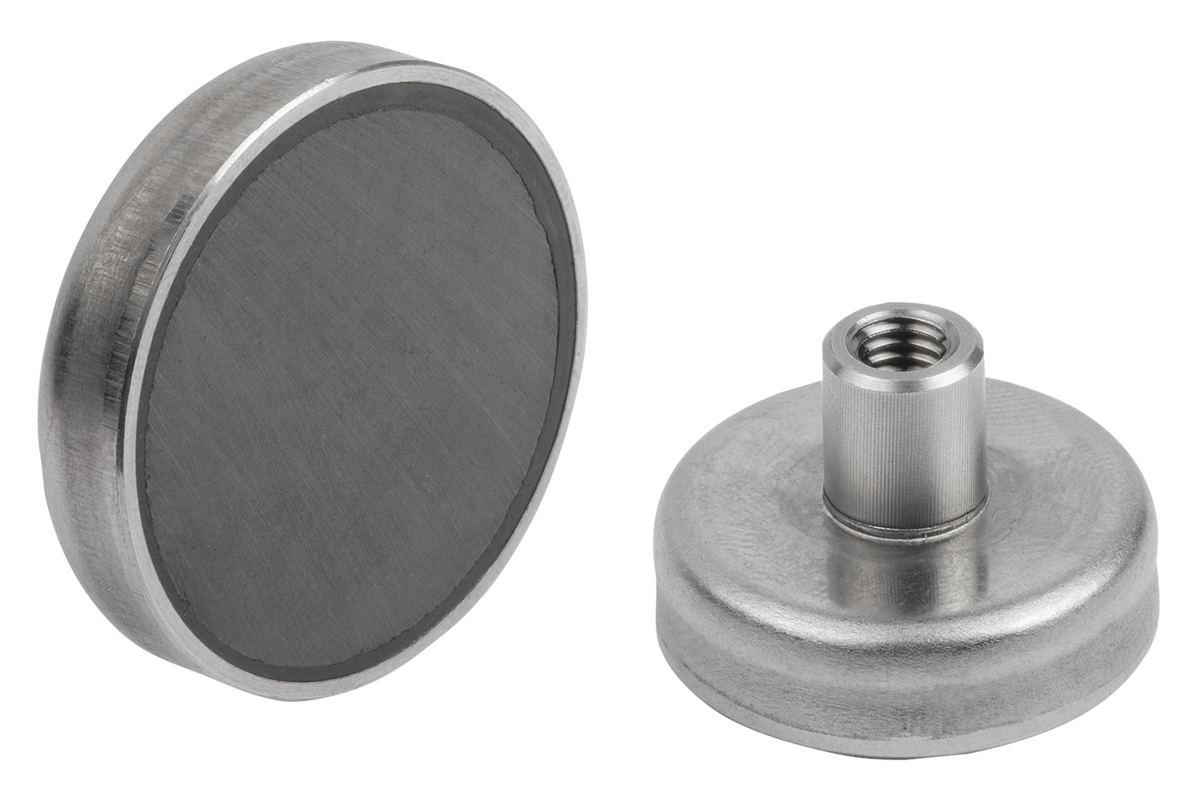

      - Magneti con filetto interno (magneti piatti) in ferrite dura con alloggiamento in acciaio inox

Descrizione articolo/immagini prodotto

DescrizioneMateriale:Alloggiamento in acciaio inox 1.4016.
Filettatura in acciaio inox 1.4305.
Nucleo magnetico in ferrite dura.Versione:Superficie non trattata.Nota:Magnete piatto con filettatura, sistema schermato.Range di temperatura: max. 220 °C.Montaggio:I magneti sono montabili tramite pressione, avvitamento o incollaggio.Nota disegno:

1) Superficie di contatto

Particolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 09065-10 Magneti con filetto interno (magneti piatti) in ferrite dura con alloggiamento in acciaio inox

197 kB

Disegni

Selezione/filtro articoli

N. ordine	D	D1	D2	H	H1	T	Forza di adesione N	Prezzo
09065-10-125	25 ±0,1	8	M5	7	16	10	32	4.30 CHF
09065-10-132	32 ±0,1	8	M5	7	16	10	64	4.68 CHF
09065-10-140	40 +0,2/-0,1	8	M5	8	16,5	10	100	5.71 CHF
09065-10-150	50 +0,2/-0,1	8	M5	10	18,5	10	175	6.89 CHF
09065-10-163	63 +0,3/-0,1	8	M5	14	22	10	280	11.85 CHF
