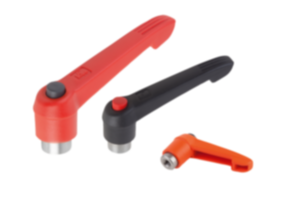

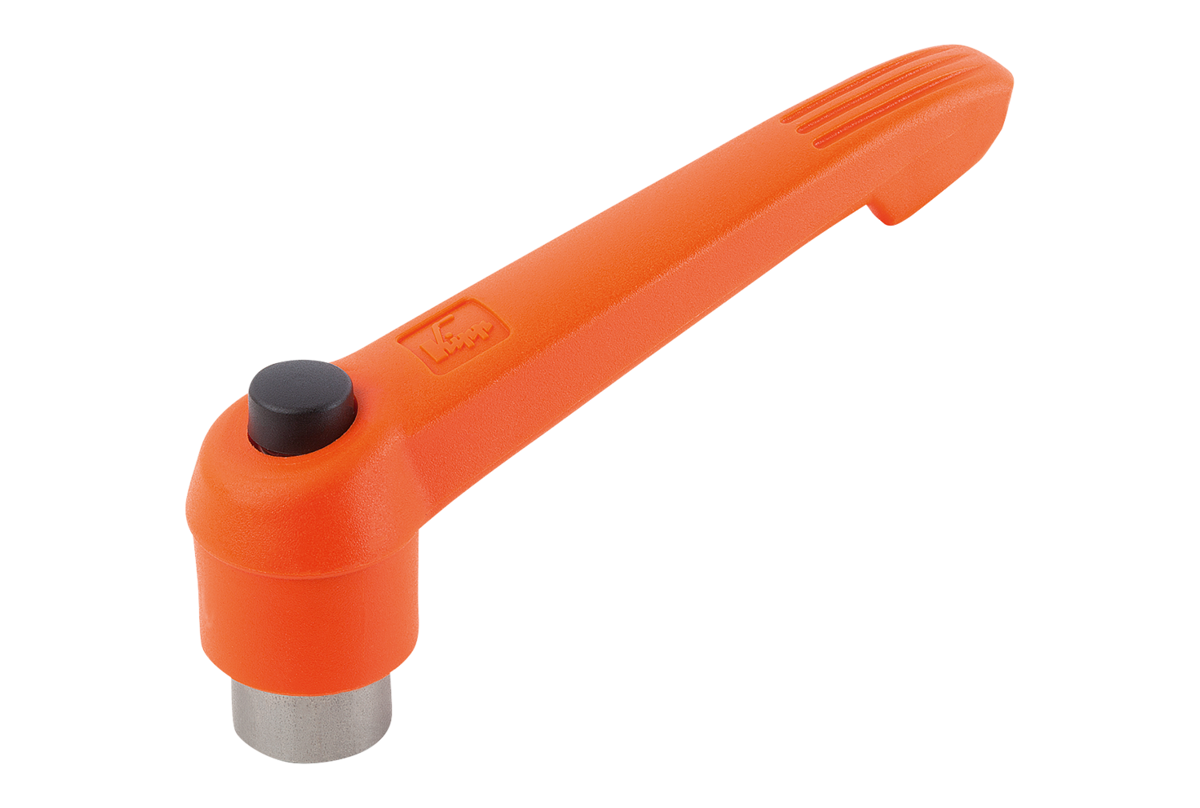

        Maniglia a leva con pulsante con filettatura interna, parti metalliche in acciaio inox

Descrizione articolo/immagini prodotto

DescrizioneMateriale:Impugnatura in plastica rinforzata con fibra di vetro con ghiera dentata in zinco pressofuso.
Parti metalliche in acciaio inox 1.4305.
Pulsante in plastica (POM).Versione:Parti metalliche in acciaio non trattate.Nota:Δ Inserire qui il colore della maniglia a leva desiderato.
I colori standard sono:

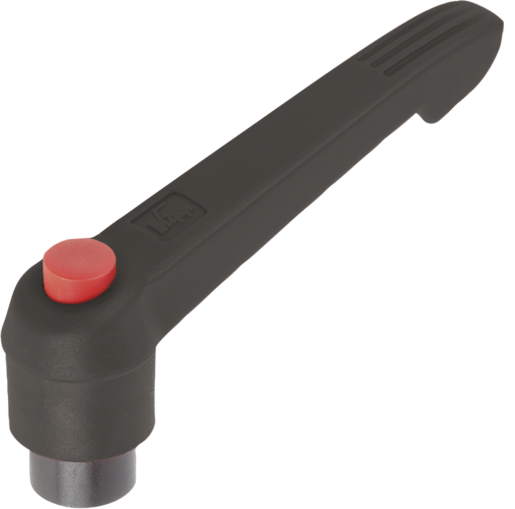

Maniglia a leva grigio nerastro, pulsante rosso.
Maniglia a leva arancione, pulsante grigio nerastro.

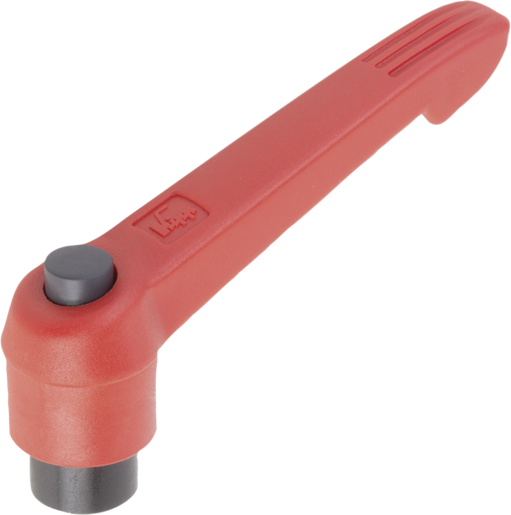

Maniglia a leva rossa, pulsante grigio nerastro.Su richiesta:Altre filettature interne e modelli speciali.
Pagando un sovrapprezzo la misura "H1" puó essere realizzata in altre lunghezze. Particolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 06601 Maniglia a leva con pulsantecon filettatura interna, parti metalliche in acciaio inox

366 kB

Disegni

Sintesi articoli (compressa)

Selezione/filtro articoli

N. ordine	Colore corpo base	X	A	A1	B	D	D1	D2	H	H1	H2	H3	H4	T	Numero denti	Prezzo
06601-71104	grigio nerastro RAL 7021	M4	40	47	7,5	10	13	14,5	25,5	4	15	30	33,5	9	16	5.70 CHF
06601-72104	arancio puro RAL 2004	M4	40	47	7,5	10	13	14,5	25,5	4	15	30	33,5	9	16	5.70 CHF
06601-73104	rosso traffico RAL 3020	M4	40	47	7,5	10	13	14,5	25,5	4	15	30	33,5	9	16	5.70 CHF
06601-71105	grigio nerastro RAL 7021	M5	40	47	7,5	10	13	14,5	25,5	4	15	30	33,5	9	16	5.70 CHF
06601-72105	arancio puro RAL 2004	M5	40	47	7,5	10	13	14,5	25,5	4	15	30	33,5	9	16	5.70 CHF
06601-73105	rosso traffico RAL 3020	M5	40	47	7,5	10	13	14,5	25,5	4	15	30	33,5	9	16	5.70 CHF
06601-71106	grigio nerastro RAL 7021	M6	40	47	7,5	10	13	14,5	25,5	4	15	30	33,5	9	16	5.70 CHF
06601-72106	arancio puro RAL 2004	M6	40	47	7,5	10	13	14,5	25,5	4	15	30	33,5	9	16	5.70 CHF
06601-73106	rosso traffico RAL 3020	M6	40	47	7,5	10	13	14,5	25,5	4	15	30	33,5	9	16	5.70 CHF
06601-71206	grigio nerastro RAL 7021	M6	65	75	9,5	13,5	18	19,5	29,5	6,5	17,5	41,5	45,5	12	20	6.72 CHF
06601-72206	arancio puro RAL 2004	M6	65	75	9,5	13,5	18	19,5	29,5	6,5	17,5	41,5	45,5	12	20	6.72 CHF
06601-73206	rosso traffico RAL 3020	M6	65	75	9,5	13,5	18	19,5	29,5	6,5	17,5	41,5	45,5	12	20	6.72 CHF
06601-71208	grigio nerastro RAL 7021	M8	65	75	9,5	13,5	18	19,5	29,5	6,5	17,5	41,5	45,5	12	20	6.72 CHF
06601-72208	arancio puro RAL 2004	M8	65	75	9,5	13,5	18	19,5	29,5	6,5	17,5	41,5	45,5	12	20	6.72 CHF
06601-73208	rosso traffico RAL 3020	M8	65	75	9,5	13,5	18	19,5	29,5	6,5	17,5	41,5	45,5	12	20	6.72 CHF
06601-71308	grigio nerastro RAL 7021	M8	80	91,5	11	16	21,5	23	38,5	10	24	53,5	58	14	22	8.27 CHF
06601-72308	arancio puro RAL 2004	M8	80	91,5	11	16	21,5	23	38,5	10	24	53,5	58	14	22	8.27 CHF
06601-73308	rosso traffico RAL 3020	M8	80	91,5	11	16	21,5	23	38,5	10	24	53,5	58	14	22	8.27 CHF
06601-71310	grigio nerastro RAL 7021	M10	80	91,5	11	16	21,5	23	38,5	10	24	53,5	58	14	22	8.27 CHF
06601-72310	arancio puro RAL 2004	M10	80	91,5	11	16	21,5	23	38,5	10	24	53,5	58	14	22	8.27 CHF
06601-73310	rosso traffico RAL 3020	M10	80	91,5	11	16	21,5	23	38,5	10	24	53,5	58	14	22	8.27 CHF
06601-71410	grigio nerastro RAL 7021	M10	95	109	13	19	25,5	27,5	44,6	10	26	61	66	17	24	11.91 CHF
06601-72410	arancio puro RAL 2004	M10	95	109	13	19	25,5	27,5	44,6	10	26	61	66	17	24	11.91 CHF
06601-73410	rosso traffico RAL 3020	M10	95	109	13	19	25,5	27,5	44,6	10	26	61	66	17	24	11.91 CHF
06601-71412	grigio nerastro RAL 7021	M12	95	109	13	19	25,5	27,5	44,6	10	26	61	66	17	24	11.91 CHF
06601-72412	arancio puro RAL 2004	M12	95	109	13	19	25,5	27,5	44,6	10	26	61	66	17	24	11.91 CHF
06601-73412	rosso traffico RAL 3020	M12	95	109	13	19	25,5	27,5	44,6	10	26	61	66	17	24	11.91 CHF
06601-71512	grigio nerastro RAL 7021	M12	110	126	15,5	23	30	32,5	50,6	12	33	72	77	23	26	14.36 CHF
06601-72512	arancio puro RAL 2004	M12	110	126	15,5	23	30	32,5	50,6	12	33	72	77	23	26	14.36 CHF
06601-73512	rosso traffico RAL 3020	M12	110	126	15,5	23	30	32,5	50,6	12	33	72	77	23	26	14.36 CHF
06601-71516	grigio nerastro RAL 7021	M16	110	126	15,5	23	30	32,5	50,6	12	33	72	77	23	26	14.36 CHF
06601-72516	arancio puro RAL 2004	M16	110	126	15,5	23	30	32,5	50,6	12	33	72	77	23	26	14.36 CHF
06601-73516	rosso traffico RAL 3020	M16	110	126	15,5	23	30	32,5	50,6	12	33	72	77	23	26	14.36 CHF
