        Manopole a lobi con bussola in acciaio sporgente

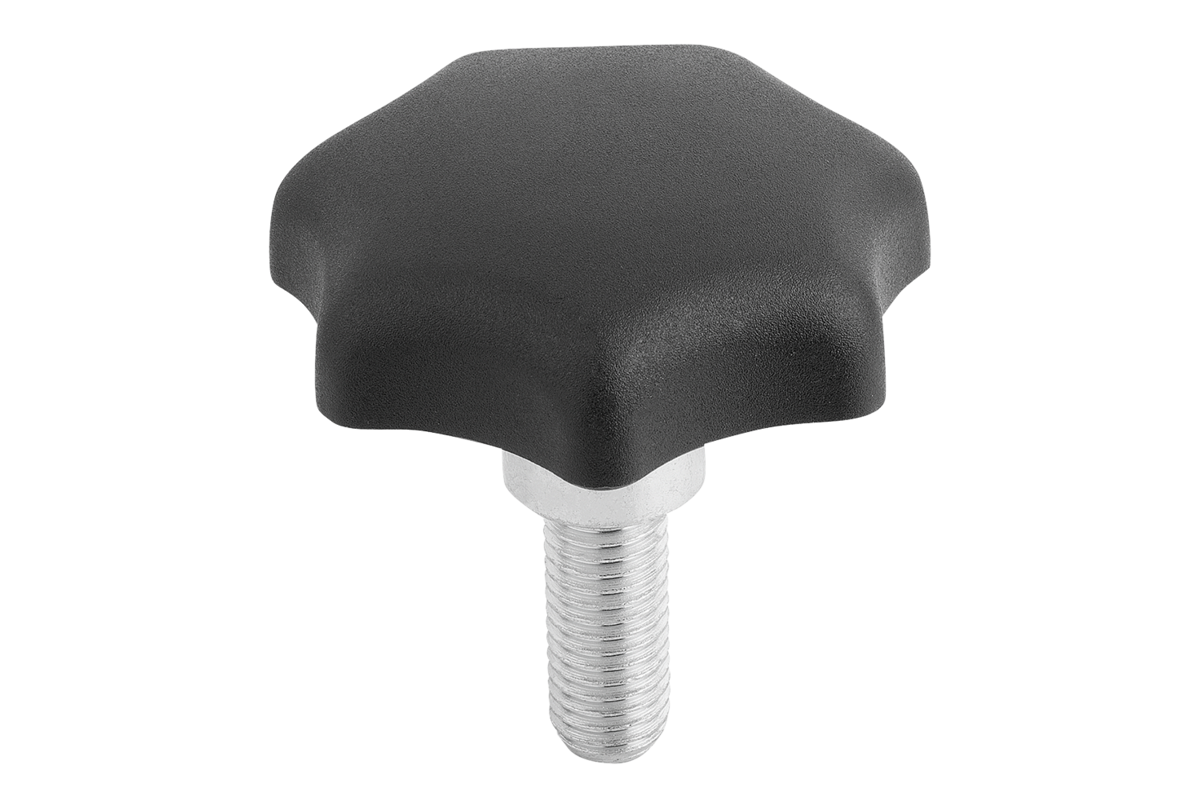

        Pomelli a lobi, forma L, con bussola sporgente in acciaio con filettatura esterna

Descrizione articolo/immagini prodotto

DescrizioneMateriale:Resina termoplastica, colore nero.
Parti metalliche in acciaio classe di resistenza 5.8 o acciaio inox 1.4305.Versione:Parti in acciaio passivate blu o acciaio inox non trattato.Particolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 06210_L Pomelli a lobi, forma L, con bussola sporgente in acciaio con filettatura esterna

149 kB

Disegni

Selezione/filtro articoli

N. ordine	Forma	Materiale componenti	D	D1	D2	H	H2	H3	L	Prezzo
06210-405X10	L	acciaio	M5	25	10	17	9	7	10	1.68 CHF
06210-405X15	L	acciaio	M5	25	10	17	9	7	15	1.68 CHF
06210-405X20	L	acciaio	M5	25	10	17	9	7	20	1.68 CHF
06210-406X10	L	acciaio	M6	32	13,5	21	11	9,5	10	1.91 CHF
06210-406X15	L	acciaio	M6	32	13,5	21	11	9,5	15	1.91 CHF
06210-406X20	L	acciaio	M6	32	13,5	21	11	9,5	20	1.91 CHF
06210-406X25	L	acciaio	M6	32	13,5	21	11	9,5	25	2.16 CHF
06210-406X30	L	acciaio	M6	32	13,5	21	11	9,5	30	2.16 CHF
06210-408X15	L	acciaio	M8	40	13,5	25	13	10	15	2.24 CHF
06210-408X20	L	acciaio	M8	40	13,5	25	13	10	20	2.30 CHF
06210-408X25	L	acciaio	M8	40	13,5	25	13	10	25	2.41 CHF
06210-408X30	L	acciaio	M8	40	13,5	25	13	10	30	2.48 CHF
06210-408X40	L	acciaio	M8	40	13,5	25	13	10	40	2.56 CHF
06210-408X50	L	acciaio	M8	40	13,5	25	13	10	50	2.72 CHF
06210-410X20	L	acciaio	M10	50	19	32	17	12	20	2.86 CHF
06210-410X25	L	acciaio	M10	50	19	32	17	12	25	3.12 CHF
06210-410X30	L	acciaio	M10	50	19	32	17	12	30	3.37 CHF
06210-410X40	L	acciaio	M10	50	19	32	17	12	40	3.68 CHF
06210-410X50	L	acciaio	M10	50	19	32	17	12	50	4.00 CHF
06210-410X60	L	acciaio	M10	50	19	32	17	12	60	4.08 CHF
06210-412X20	L	acciaio	M12	63	19	37	18	12	20	3.90 CHF
06210-412X25	L	acciaio	M12	63	19	37	18	12	25	4.23 CHF
06210-412X30	L	acciaio	M12	63	19	37	18	12	30	4.55 CHF
06210-412X40	L	acciaio	M12	63	19	37	18	12	40	4.86 CHF
06210-412X50	L	acciaio	M12	63	19	37	18	12	50	5.19 CHF
06210-412X60	L	acciaio	M12	63	19	37	18	12	60	5.49 CHF
06210-505X10	L	acciaio inox	M5	25	10	17	9	7	10	2.30 CHF
06210-505X15	L	acciaio inox	M5	25	10	17	9	7	15	2.30 CHF
06210-505X20	L	acciaio inox	M5	25	10	17	9	7	20	2.30 CHF
06210-506X10	L	acciaio inox	M6	32	13,5	21	11	9,5	10	2.80 CHF
06210-506X15	L	acciaio inox	M6	32	13,5	21	11	9,5	15	2.80 CHF
06210-506X20	L	acciaio inox	M6	32	13,5	21	11	9,5	20	2.80 CHF
06210-506X25	L	acciaio inox	M6	32	13,5	21	11	9,5	25	2.96 CHF
06210-506X30	L	acciaio inox	M6	32	13,5	21	11	9,5	30	2.96 CHF
06210-508X15	L	acciaio inox	M8	40	13,5	25	13	10	15	3.52 CHF
06210-508X20	L	acciaio inox	M8	40	13,5	25	13	10	20	3.59 CHF
06210-508X25	L	acciaio inox	M8	40	13,5	25	13	10	25	3.68 CHF
06210-508X30	L	acciaio inox	M8	40	13,5	25	13	10	30	3.74 CHF
06210-508X40	L	acciaio inox	M8	40	13,5	25	13	10	40	3.90 CHF
06210-508X50	L	acciaio inox	M8	40	13,5	25	13	10	50	4.00 CHF
06210-510X20	L	acciaio inox	M10	50	19	32	17	12	20	4.72 CHF
06210-510X25	L	acciaio inox	M10	50	19	32	17	12	25	4.77 CHF
06210-510X30	L	acciaio inox	M10	50	19	32	17	12	30	4.86 CHF
06210-510X40	L	acciaio inox	M10	50	19	32	17	12	40	4.95 CHF
06210-510X50	L	acciaio inox	M10	50	19	32	17	12	50	5.03 CHF
06210-510X60	L	acciaio inox	M10	50	19	32	17	12	60	5.11 CHF
06210-512X20	L	acciaio inox	M12	63	19	37	18	12	20	5.90 CHF
06210-512X25	L	acciaio inox	M12	63	19	37	18	12	25	6.08 CHF
06210-512X30	L	acciaio inox	M12	63	19	37	18	12	30	6.34 CHF
06210-512X40	L	acciaio inox	M12	63	19	37	18	12	40	6.51 CHF
06210-512X50	L	acciaio inox	M12	63	19	37	18	12	50	6.71 CHF
06210-512X60	L	acciaio inox	M12	63	19	37	18	12	60	7.27 CHF
