        Manopole a lobi simili a DIN 6336 in alluminio

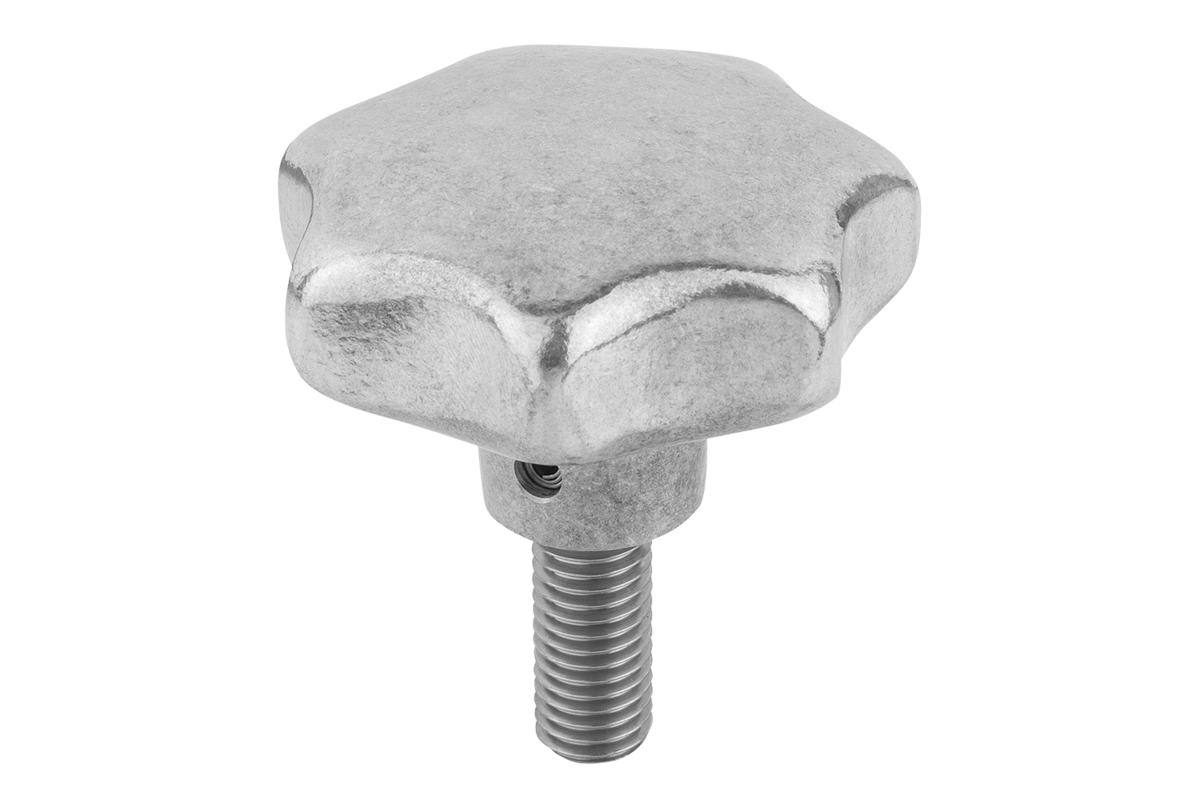

        Pomelli a lobi simili a DIN 6336, in alluminio, forma L, con filetto esterno

Descrizione articolo/immagini prodotto

DescrizioneMateriale:Alluminio.
Perno filettato acciaio inox 1.4305.
Spina trasversale acciaio inox 1.4310.Versione:Pomello a lobi, burattato.
Perno filettato e spina trasversale non trattati.Particolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 06192_L Pomelli a lobi simili a DIN 6336, in alluminio, forma L, con filetto esterno

161 kB

Disegni

Selezione/filtro articoli

N. ordine	Forma	Superficie corpo base	D	D1	D2	H	L	Prezzo
06192-64008X20	L	burattato	M8	40	14	25	20	10.39 CHF
06192-64008X25	L	burattato	M8	40	14	25	25	10.58 CHF
06192-64008X30	L	burattato	M8	40	14	25	30	10.66 CHF
06192-64008X40	L	burattato	M8	40	14	25	40	10.88 CHF
06192-65010X25	L	burattato	M10	50	18	32	25	12.31 CHF
06192-65010X30	L	burattato	M10	50	18	32	30	12.58 CHF
06192-65010X40	L	burattato	M10	50	18	32	40	12.83 CHF
06192-65010X50	L	burattato	M10	50	18	32	50	13.03 CHF
06192-66312X30	L	burattato	M12	63	20	40	30	15.57 CHF
06192-66312X40	L	burattato	M12	63	20	40	40	15.74 CHF
06192-66312X50	L	burattato	M12	63	20	40	50	16.38 CHF
06192-66312X60	L	burattato	M12	63	20	40	60	16.69 CHF
